长距重载链式输送设备结构设计方案

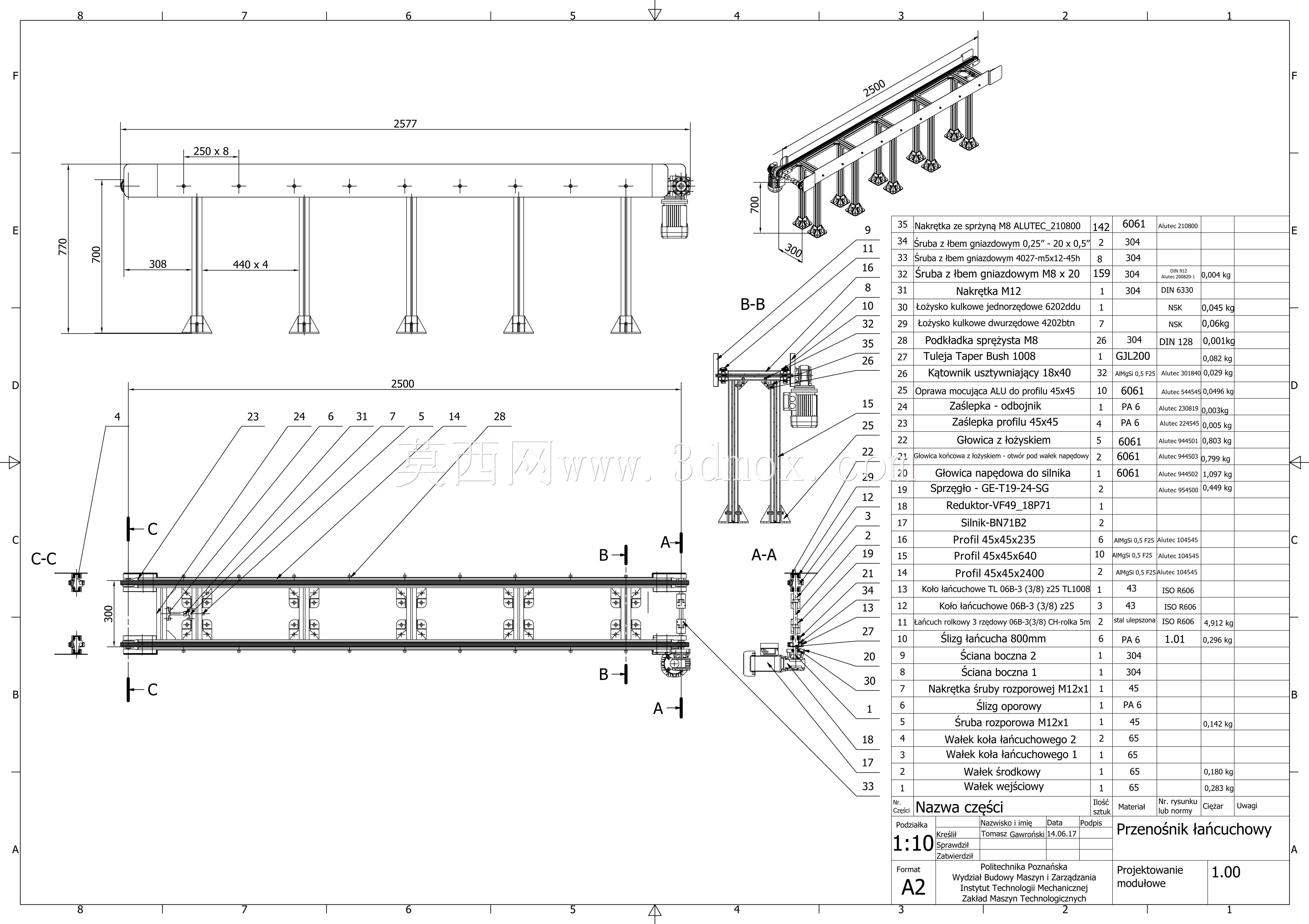

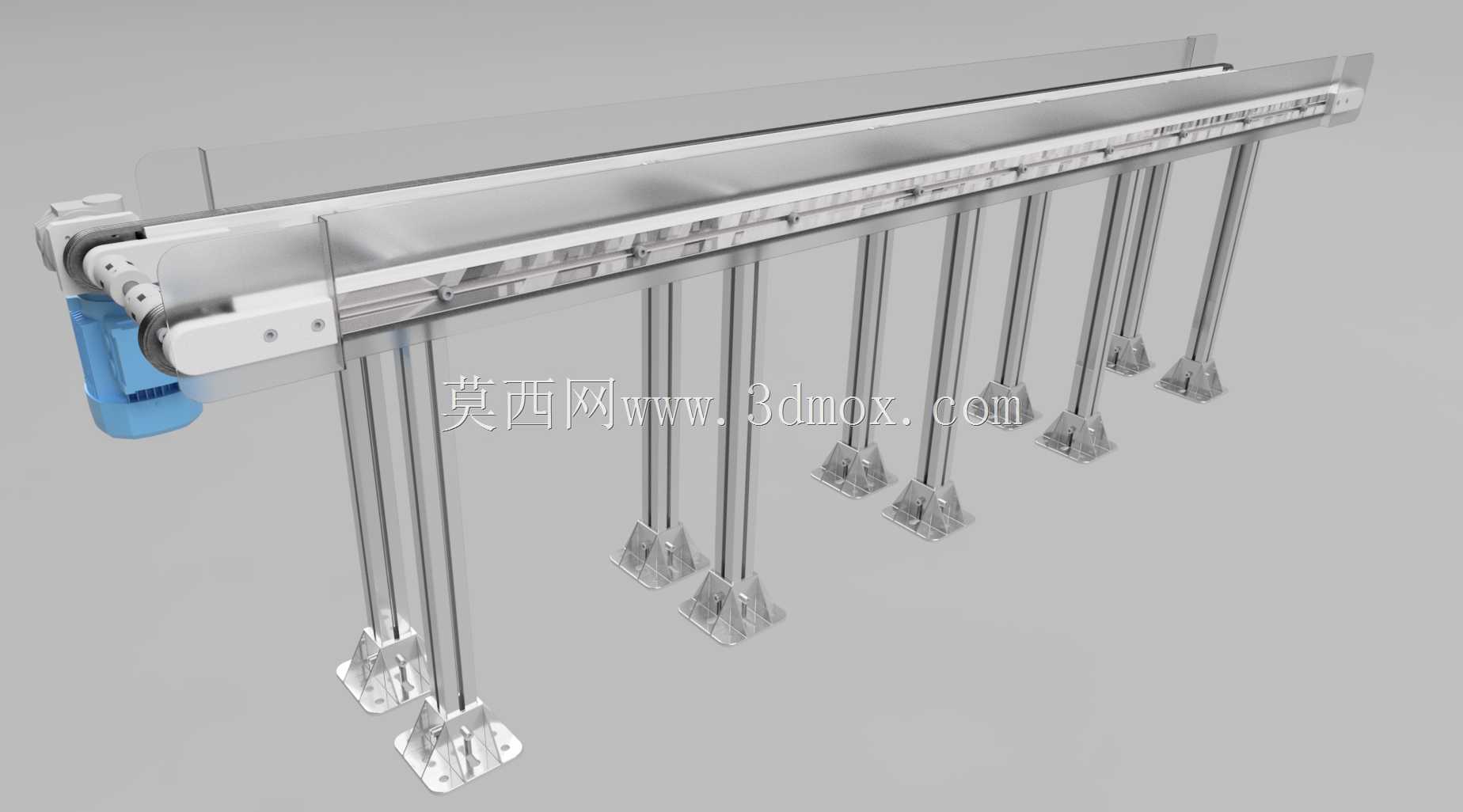

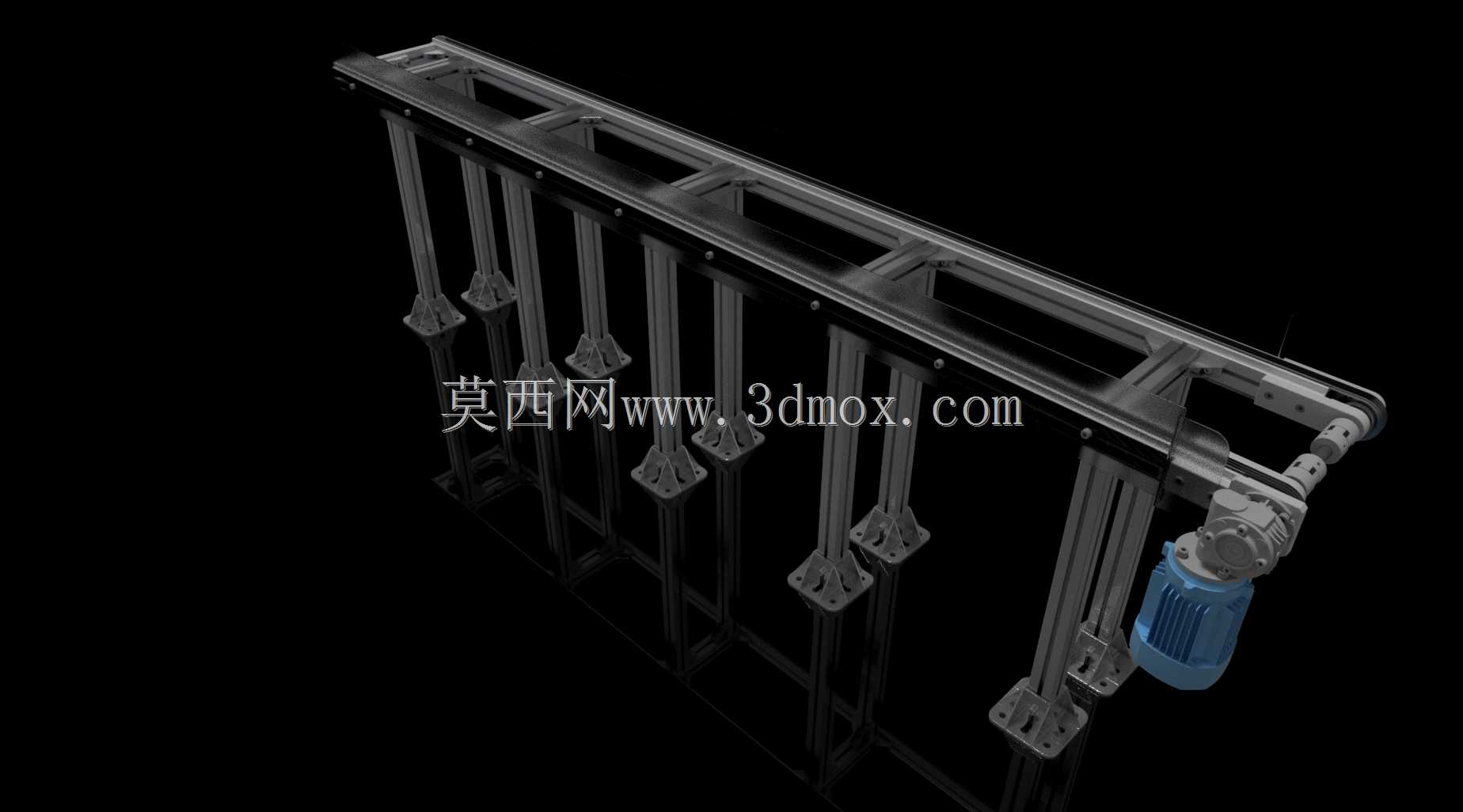

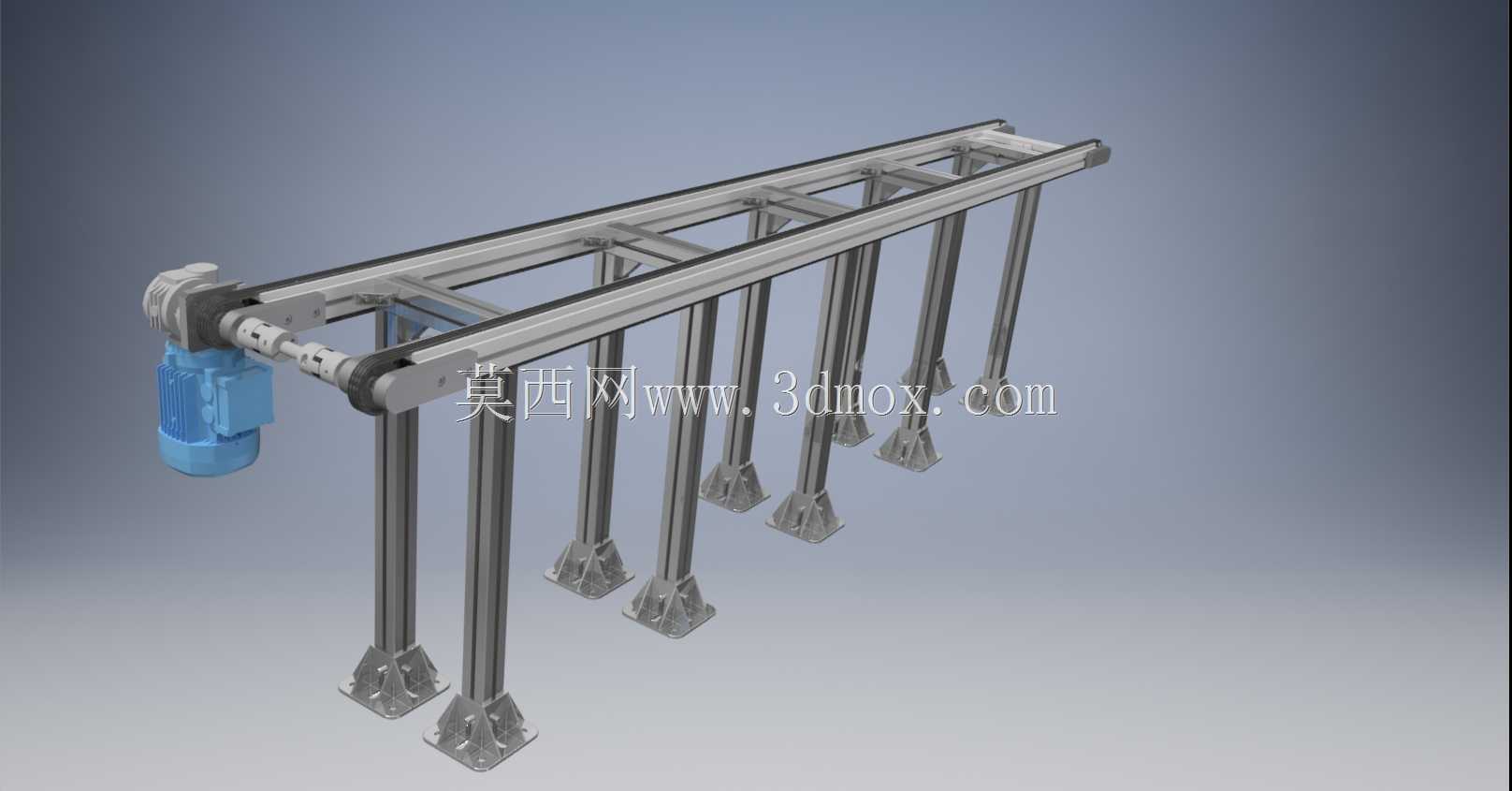

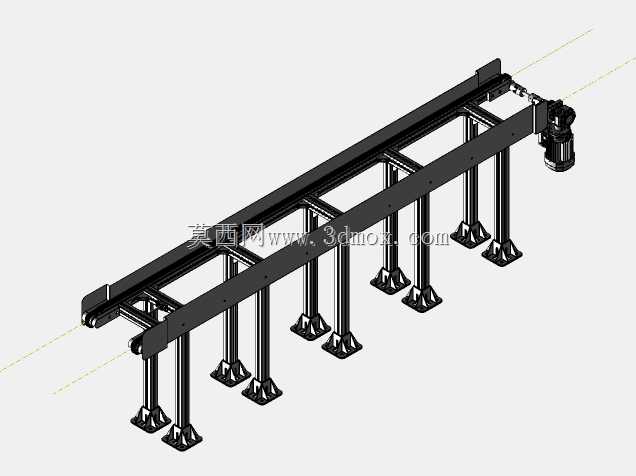

这款链式输送设备主要面向离散制造车间的连续物料转运场景，可广泛应用于电子零部件组装、五金件加工流转、包装工序衔接、小型成件货品分拣等生产环节，承担工位间的工件水平输送任务，能够替代传统人工搬运模式，打通产线各工序间的物料流转断点，帮助生产环节实现连续化作业，大幅降低车间内的物料转运人力成本，减少人工搬运过程中出现的工件磕碰、流转错配等问题。设备采用单排链条作为核心承载牵引构件，传动端搭配减速驱动单元直接输出动力，动力传递路径短、传动损耗低，可保障线体运行平稳无明显卡顿，额定负载状态下运行速度稳定，能够匹配多数常规产线的生产节拍要求。线体的支撑结构采用工业铝型材搭配可调脚座设计，既保证了整体框架的结构刚性，避免长距线体运行过程中出现框架形变、晃动的问题，也可根据现场安装地面的平整度调整支脚高度，保障输送面全程处于水平状态，防止输送过程中工件出现滑移、偏位的情况。在设计思路上，这款设备优先考虑了现场安装的适配性与后期维护的便捷性，整体框架采用模块化拼接思路，各段型材、导轨、传动组件均可实现快速拆装，无需复杂的专用工装即可完成现场组装；线体的导轨采用耐磨材质设计，可降低链条长期运行的磨损量，延长易损件的更换周期，驱动端的安装位置预留了充足的维护操作空间，日常检修、张紧链条、更换驱动配件时无需大范围拆解线体结构。从安装边界来看，这款输送设备的整体长度为2500mm，输送面宽度为300mm，设备整体高度为700mm，可直接对接多数标准高度的生产作业台、加工设备出料端，无需额外搭建过渡衔接平台；线体支脚的固定底座采用大接触面设计，安装时无需对车间地面做特殊预埋处理，仅需通过膨胀螺栓固定即可满足运行稳定性要求，适配绝大多数常规工业厂房的地面安装条件。设备的输送面预留了工装附件安装位置，可根据实际输送的工件类型加装挡边、定位治具、检测传感器安装座等拓展配件，无需对主体框架做二次改造即可适配不同形态工件的输送需求，能够灵活满足多品种小批量生产模式下的产线快速调整要求。
