贴片式石英晶体谐振器电子元件

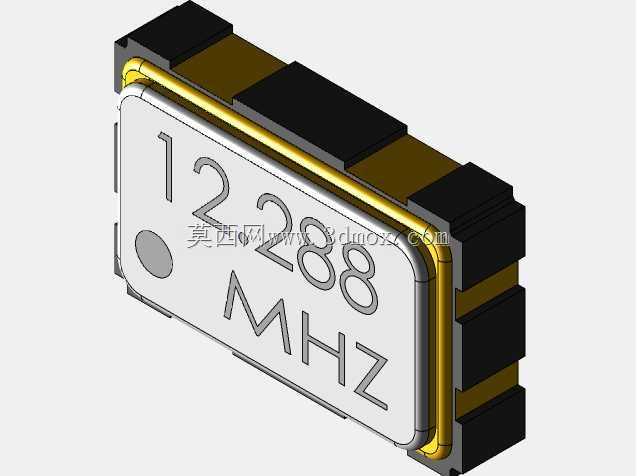

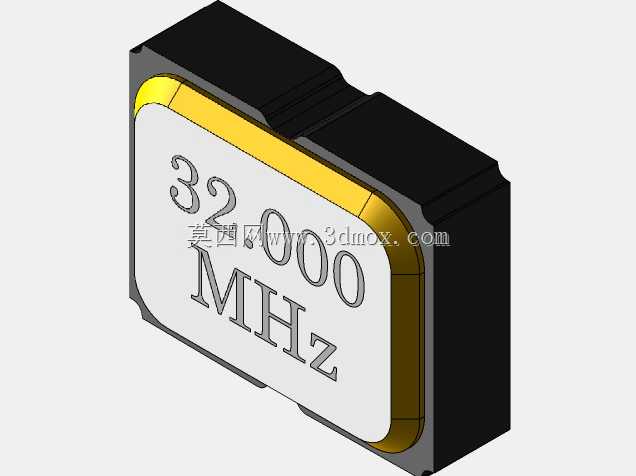

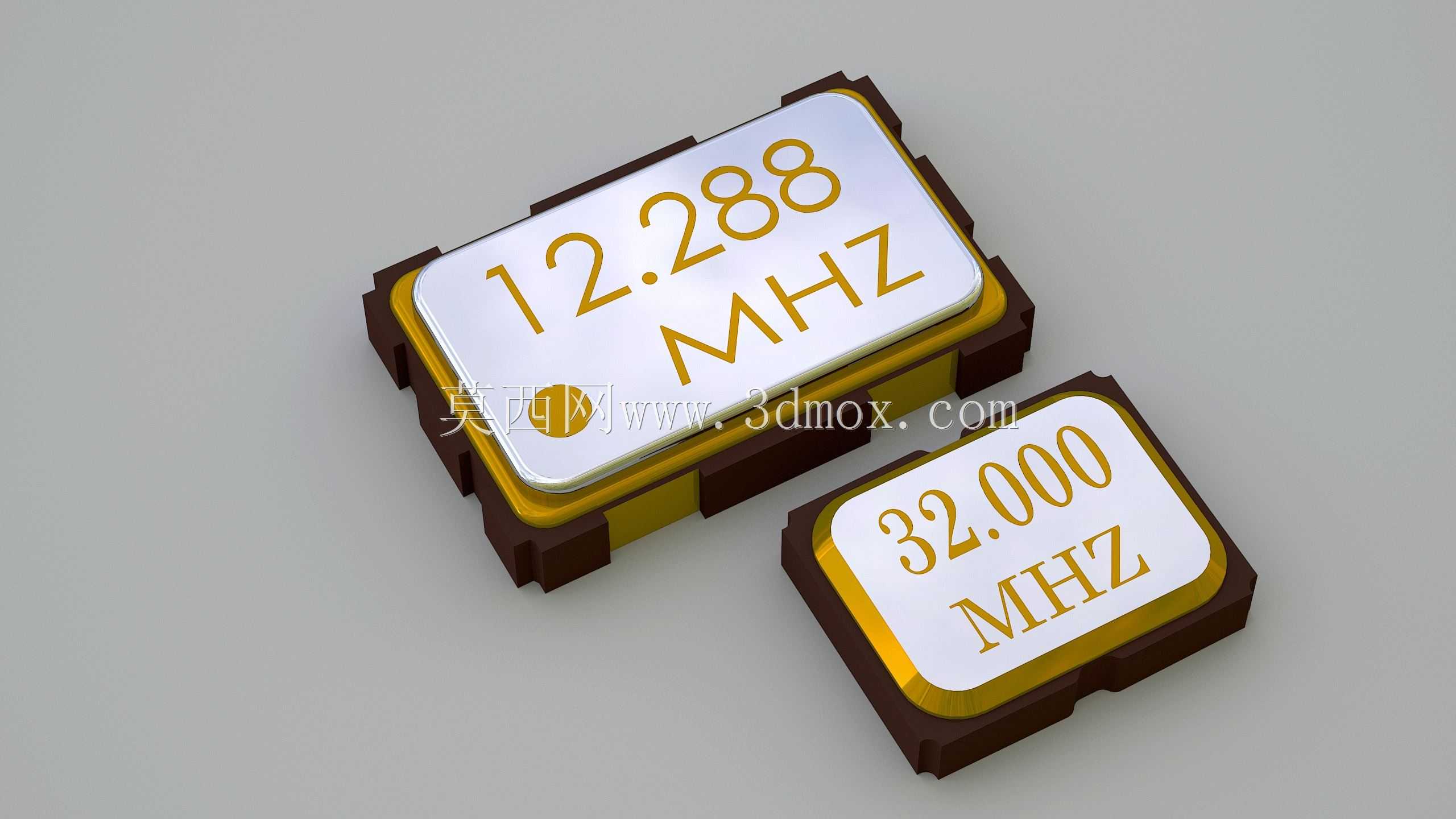

本次呈现的是两款常用规格的贴片式石英晶体谐振器，也就是电子行业内常称的贴片晶振，这类元件是电子电路里提供稳定基准频率的核心无源器件，广泛应用在消费电子、工业控制板卡、通信终端、车载电子模块、智能穿戴设备等几乎所有带数字时序电路的产品中，小到蓝牙耳机、智能手表，大到工业PLC主控板、车载导航主机，都需要依靠这类元件提供精准的时钟基准，保障电路各模块的时序同步，避免数据传输错乱、运算失步等问题。从设计思路来看，这两款晶振采用行业通用的SMD表贴封装结构，外壳采用金属冲压屏蔽罩设计，既可以隔绝外界电磁信号对内部石英晶片的干扰，保障输出频率的稳定性，也能通过金属外壳实现可靠的接地防护，提升元件在复杂电磁环境下的抗干扰能力。内部采用高精度切割的石英晶片作为核心谐振体，通过特殊的电极镀层设计保障频率输出的温漂特性符合工业级应用要求，封装内部填充惰性密封材料，避免晶片受外界潮气、粉尘侵蚀，延长元件的使用寿命。从外形尺寸与安装边界来看，两款晶振分别对应5032、3225两种行业通用封装规格，5032封装的长宽尺寸为5.0mm*3.2mm，3225封装的长宽尺寸为3.2mm*2.5mm，整体封装高度均控制在1.2mm以内，完全适配当前高密度SMT贴装的生产工艺要求，底部采用金属化焊端设计，焊端位置严格遵循行业通用焊盘规范，在PCB布局时不需要额外定制特殊焊盘，可直接匹配通用封装的标准焊盘尺寸，回流焊接过程中元件的重心分布均匀，不会出现立碑、偏移等焊接缺陷。这类贴片晶振在电路中通常搭配主控芯片的时钟引脚使用，不需要额外的复杂外围电路，仅需搭配合适的负载电容即可起振输出稳定频率，两款模型分别对应12.288MHz、32.000MHz两种常用频点，其中12.288MHz频点多用于音频类电路的主时钟，能够方便后续分频得到音频采样需要的标准频率，32.000MHz频点则多用于USB接口电路、通用主控芯片的外部高速时钟，能够满足多数通用数字电路的时钟需求。在结构设计上，元件的边角做了微小的倒角处理，既可以在贴装过程中方便吸嘴拾取定位，也能避免封装边角磕碰掉屑影响焊接质量，金属外壳的顶面采用激光打标工艺标注频率参数，清晰醒目且不会因为焊接高温出现标识脱落的问题，方便生产过程中的物料核对与后期维修识别。
