D2PAK-7封装MOS场效应管三维建模作品

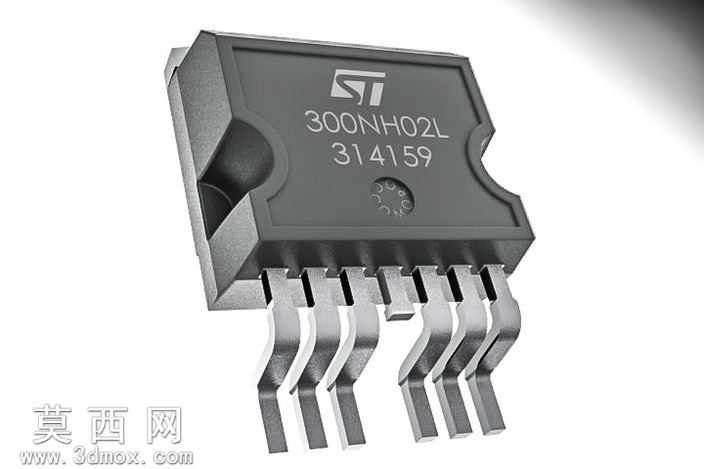

本作品针对D2PAK-7封装的STH300NH02L-6型功率MOS场效应管开展三维建模设计，建模过程中首先梳理该封装器件的完整结构特征，将整体拆分为塑封本体、引脚组、散热基片三个核心结构模块，逐一匹配实物的尺寸比例与形态特征。塑封本体部分还原了D2PAK封装特有的切角定位结构、表面激光刻印的品牌标识与器件型号字符，建模时通过曲面拉伸、倒角切割还原塑封外壳的哑光黑塑胶质感，表面字符采用浮雕贴图结合凹凸纹理实现，还原真实器件的刻印细节，同时保留塑封本体侧面的脱模斜度与边角圆弧过渡，还原工业注塑零件的真实工艺特征。引脚部分共设置7根功能引脚，区分功率引脚与信号引脚的宽度、厚度差异，还原引脚弯折处的圆弧过渡角度、引脚末端的切边形态，建模时对引脚的金属材质做了细分处理，还原镀锡引脚的半哑光金属质感，区分引脚与塑封本体结合处的包胶结构，还原真实封装的引脚固定方式。散热基片部分还原器件背部裸露的金属散热片结构，匹配塑封本体的安装定位特征，还原散热片表面的细微纹理与金属光泽。渲染阶段采用工作室柔光布光方案，主光源从侧上方打亮器件主体，勾勒塑封本体的轮廓与引脚的金属反光，辅光源补正暗部细节避免结构阴影过深丢失细节，材质参数调整阶段针对塑封材质设置合适的粗糙度与漫反射参数，避免过度反光失真，金属引脚部分调整金属度与反射参数，还原真实镀锡引脚的质感，同时在塑封表面添加细微的颗粒纹理，还原工业塑胶件的表面质感。设计过程中严格参考实物器件的测量尺寸，确保各部分结构的比例准确，引脚间距、封装整体长宽高、散热片尺寸均匹配D2PAK-7封装的行业标准尺寸，可用于电子装联仿真、PCB布局验证、产品展示动画等场景，建模过程中对细小特征做了合理优化，在保证外观还原度的前提下控制模型面数，兼顾视觉效果与模型使用性能。
