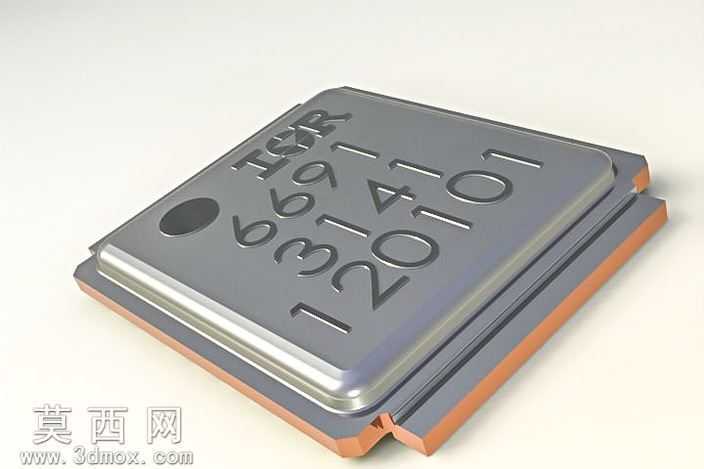

IRDIRECTFET功率半导体封装三维建模作品

本作品为IRDIRECTFET IRF6691功率半导体器件的高精度三维建模成果，建模过程围绕器件真实物理形态展开，首先通过参考实物尺寸与官方规格书参数，确定封装整体的长宽高比例与各结构的基准坐标，严格遵循X=90°、Y=0°、Z=90°的视图偏移规范，保证模型在EDA设计环境中可直接调用实现可视化匹配。建模阶段优先构建金属散热基板的主体结构，精准还原基板边缘的切角、引脚引出端的阶梯状轮廓，对顶面丝印区域的字符标识采用浮雕式建模处理，清晰还原器件表面的型号刻印、极性标记圆点的位置与形态，确保标识的比例、间距与实物完全一致。材质渲染环节针对不同结构区分材质属性：顶部金属封装盖采用哑光磨砂金属材质，模拟真实器件表面的轻微漫反射质感，边缘镀镍层添加微弱的环境反射效果，还原金属封边的光泽层次；底部铜质散热层设置红铜金属材质，调整粗糙度参数体现铜基材的温润金属质感，引脚部分采用镀锡金属材质，添加细微的表面颗粒感模拟焊接端的真实肌理。结构设计上完整还原DirectFET封装的层叠结构，清晰区分金属上盖、绝缘层、芯片载体、底部散热焊盘、侧边引出电极的分层关系，各部件之间的装配间隙控制在微米级对应比例，避免出现结构穿模、比例失调的问题。建模过程中对圆角过渡区域做了精细化处理，封装盖边缘的冲压圆角、基板底部的焊接倒角都通过曲率连续的曲面构建，避免生硬的棱角转折破坏真实感；同时对模型做了轻量化处理，在保证外观细节完整的前提下优化曲面面片数量，确保模型可顺畅导入Altium Designer等电路设计软件，用于PCB布局阶段的器件3D预览、装配干涉检查，帮助硬件工程师在设计阶段直观确认器件与周边元件、散热结构的空间匹配度，减少实物打样阶段的结构冲突问题。渲染阶段采用柔和的工作室布光，通过主光、辅光、轮廓光的组合，清晰呈现金属表面的质感层次与结构轮廓，避免过强的反光遮盖模型的细节特征，最终呈现的模型可直接用于电子设计教学、产品演示、PCB装配仿真等多个场景。
