贴片式射频脉冲变压器三维结构

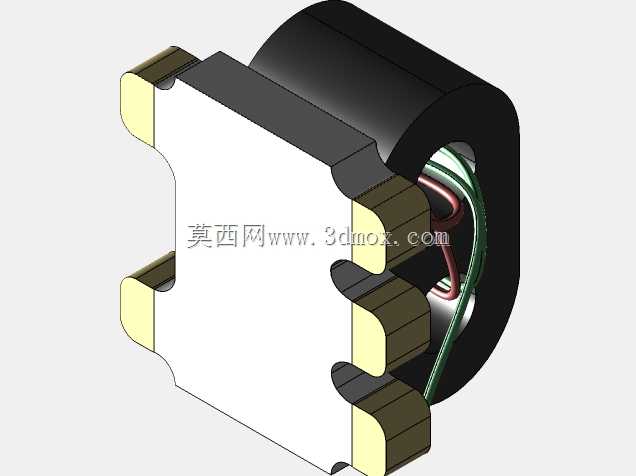

　　该结构对应小型表面贴装射频变压器类器件，常见于通信链路、射频前端、阻抗匹配网络和差分信号转换电路中。器件本体采用低矮的黑色磁芯封装，内部通过绕线形成磁耦合通路，外部以白色基座承托，并在底部布置镀金表贴焊端，适合回流焊工艺批量装配。建模时需要重点还原磁芯外形、绕线出线关系、基座台阶以及三个焊端的空间位置，使结构既能表达电气连接逻辑，也能满足PCB布局时的干涉检查需求。

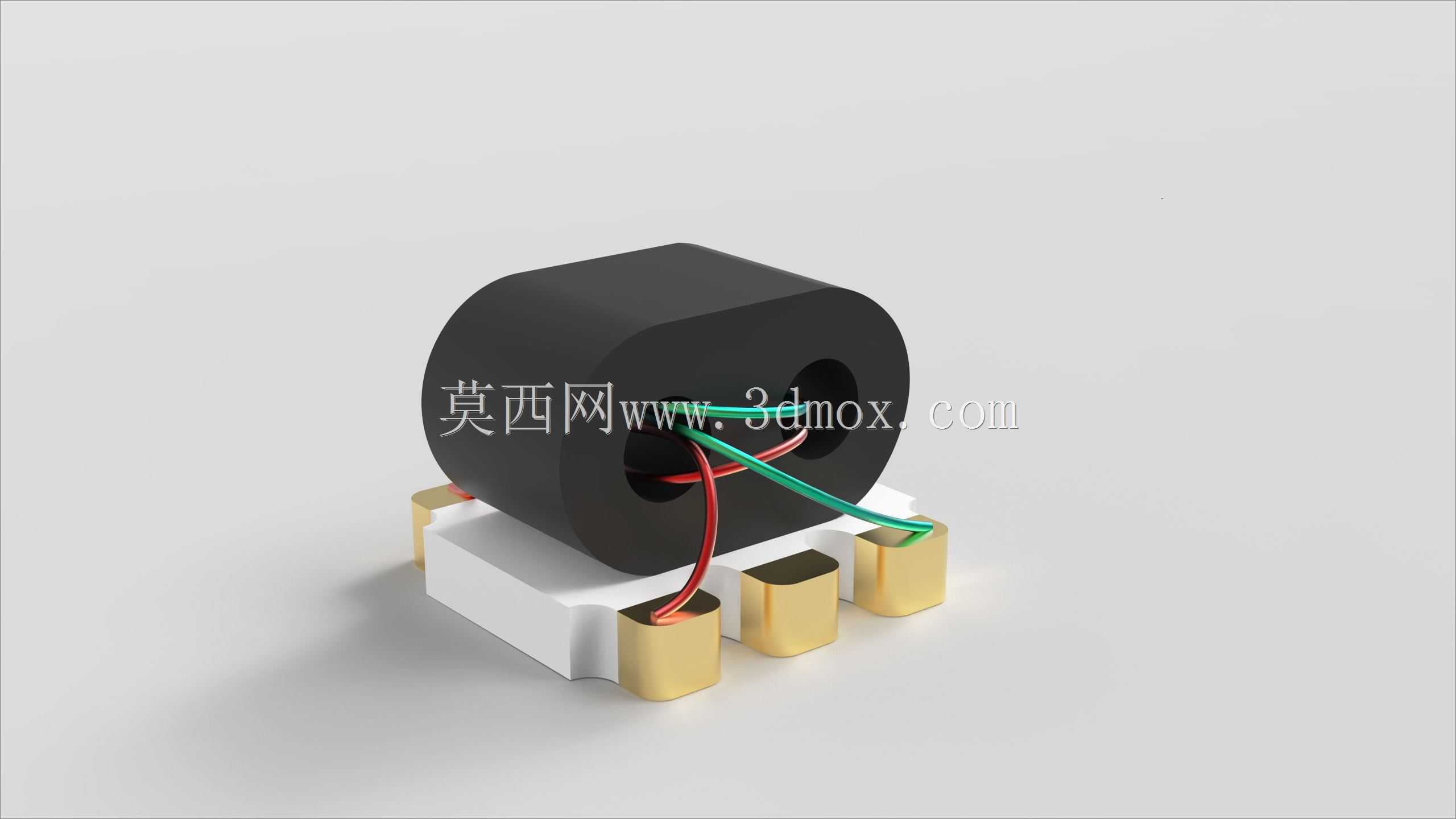

　　从实际使用角度看，这类器件主要承担信号耦合、平衡—不平衡转换、阻抗变换和端口隔离等作用。磁芯提供磁通闭合路径，红、绿两根引线分别表示不同绕组的出线走向，绕组端部直接连接至金属焊端，缩短高频信号路径，降低寄生参数对带宽的影响。黑色本体侧面可见两个孔位区域，绕线从磁芯内部穿过并在端部形成连接，这种布置有助于控制漏感和分布电容。

　　外形设计遵循表贴器件的紧凑原则，整体高度较低，占板面积小，焊端沿基座一侧排列，便于在高密度电路板上靠近芯片放置。安装边界主要由本体投影、焊端焊盘和上方维修空间决定；布局时应在器件周围保留足够的焊盘外延与钢网开口区域，避免邻近元件压住出线或影响焊点成形。由于焊端为金属化端面，三维模型中需准确表达其厚度、倒角和与基座的包覆关系，不能仅用简单方块代替，否则在装配校核中容易误判间隙。

　　结构建模可先按磁芯轮廓建立主体，再切除绕线通道和端部开口；基座依据本体底面定位，做出承托凸台与绝缘侧壁；焊端按照贴片端子的实际包覆形态建模，保证底面、外侧面和顶部夹持面连续。绕线部分使用空间曲线扫掠，出线弯曲半径应符合细漆包线的自然走向，避免出现折线或穿模。完成后检查磁芯、引线、基座、焊端之间的装配关系，确认绕组端点与端子顶面贴合，整体模型可用于电路板堆叠展示、焊接工艺示意、元器件库建库以及射频模块结构评审。
