三级展开式圆柱齿轮变速箱结构设计

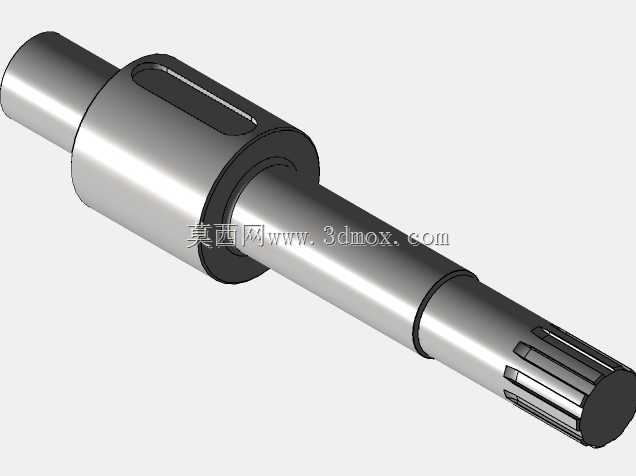

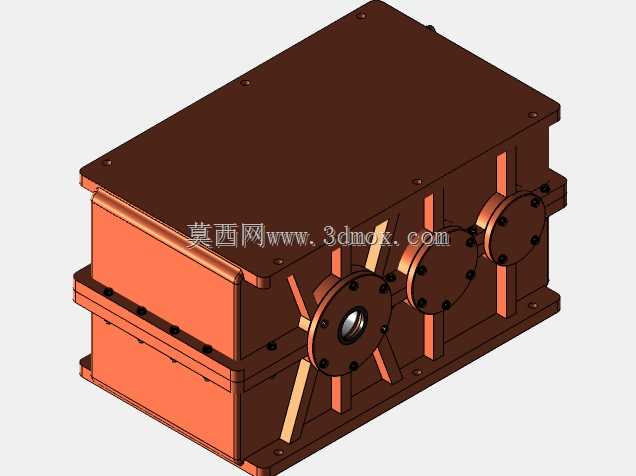

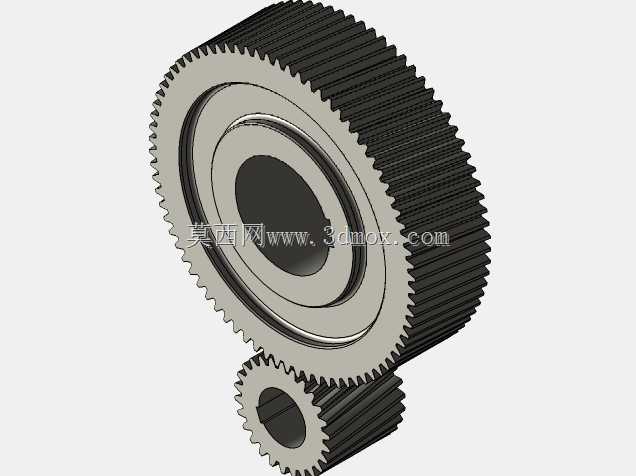

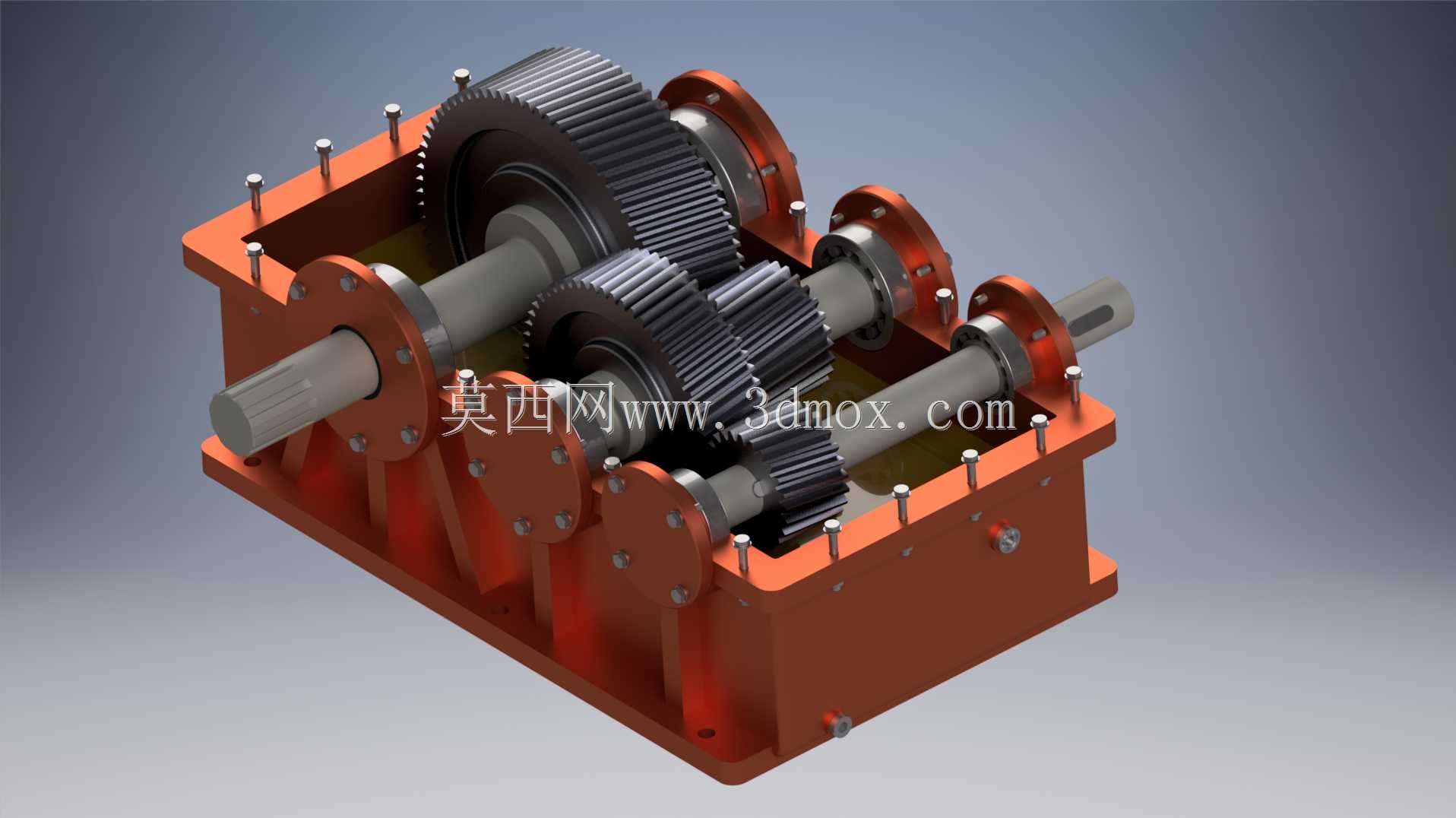

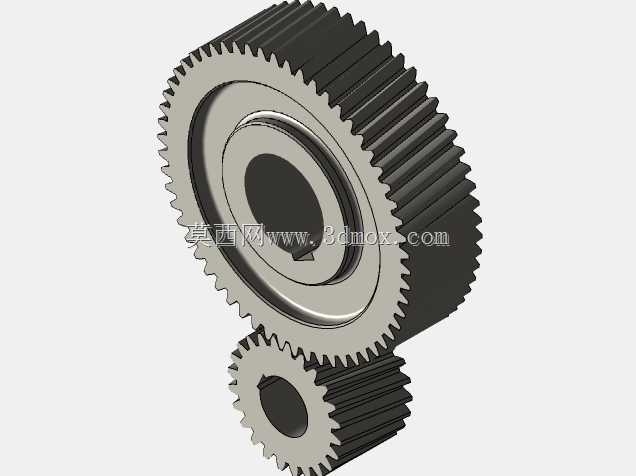

这款三级展开式圆柱齿轮变速箱，是工业传动系统中应用极为广泛的动力传递核心部件，主要适配需要大传动比、稳定扭矩输出的中低速重载传动场景，常见于矿山输送设备、建材加工机械、轻工生产线驱动单元、中小型起重设备的动力端，能够在输入轴高转速低扭矩的动力输入状态下，通过三级齿轮副的逐级啮合减速，将动力转化为低转速大扭矩的输出形式，匹配下游工作机构的负载运行需求。从实际用途来看，该变速箱承担着动力匹配、转速调节、扭矩放大的核心作用，可有效缓冲原动机输出端的转速波动，隔离工作端的负载冲击对原动机的损伤，延长整套驱动系统的使用寿命。在功能特性设计上，采用平行轴展开式布局，三根传动轴沿箱体长度方向依次排布，各级齿轮副均采用斜齿圆柱齿轮结构，相比直齿齿轮拥有更大的啮合重合度，传动过程中冲击更小、运行噪音更低、承载能力更强，能够适应长时间连续运转的工况需求；箱体采用剖分式铸造结构，上下箱体通过沿结合面均匀排布的螺栓实现紧固连接，既保证了箱体整体的结构刚性，也便于内部齿轮、轴系、轴承部件的装配与后期维护；输入输出轴端均采用法兰式安装结构，配套密封端盖实现箱体内部的密封防护，可有效阻挡外界粉尘、水汽进入箱体内部，同时防止箱体内润滑油泄漏，适配多粉尘、有少量喷淋的工业车间环境。设计思路上，整体围绕高可靠性、易装配维护的核心需求展开，各级齿轮的中心距、齿宽参数经过逐级匹配，高速级采用小齿宽设计降低齿轮线速度带来的搅油损失，低速级采用大齿宽设计提升重载承载能力，轴系采用跨距合理的双支点支撑结构，保证轴系运转时的刚性，避免齿轮啮合偏载；箱体外部设置加强筋结构，在不额外增加箱体壁厚的前提下提升箱体的抗变形能力，同时加强筋可作为散热结构，增大箱体与空气的接触面积，带走齿轮啮合产生的热量，维持箱体内润滑油的工作温度在合理区间。在外形尺寸与安装边界上，整体呈长方体箱型结构，输入轴与输出轴分别从箱体两侧的对应轴孔伸出，轴端的法兰安装面与箱体端面保持平行，安装时可通过箱体底部的安装基面实现与设备机架的定位固定，输入输出轴的同轴度偏差预留了合理的安装补偿量，可降低现场安装的对中精度要求，适配不同设备机架的安装公差范围，整体安装边界规整，不需要额外预留过大的装配操作空间，便于在紧凑的设备驱动舱内完成布置安装。
