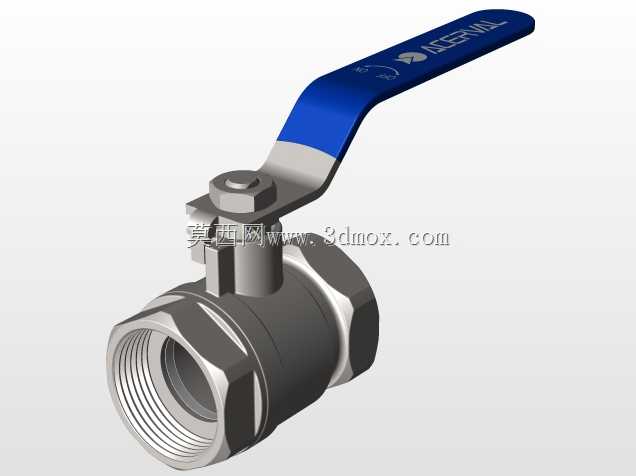

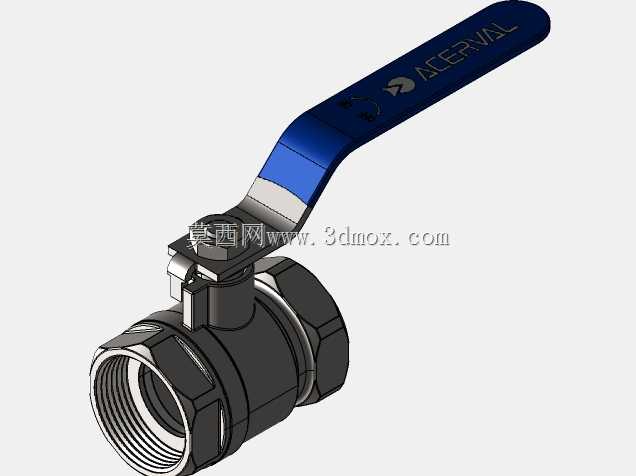

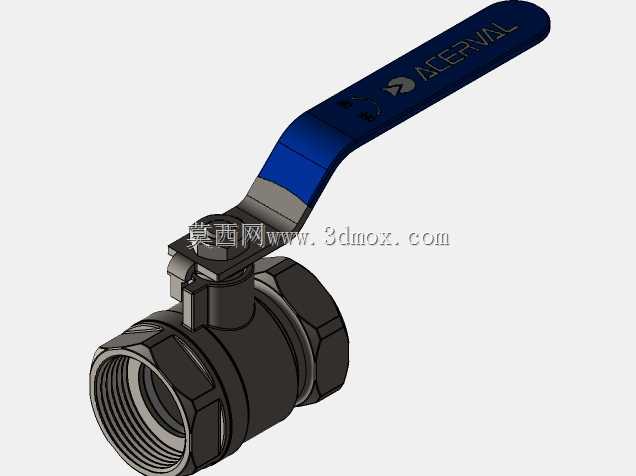

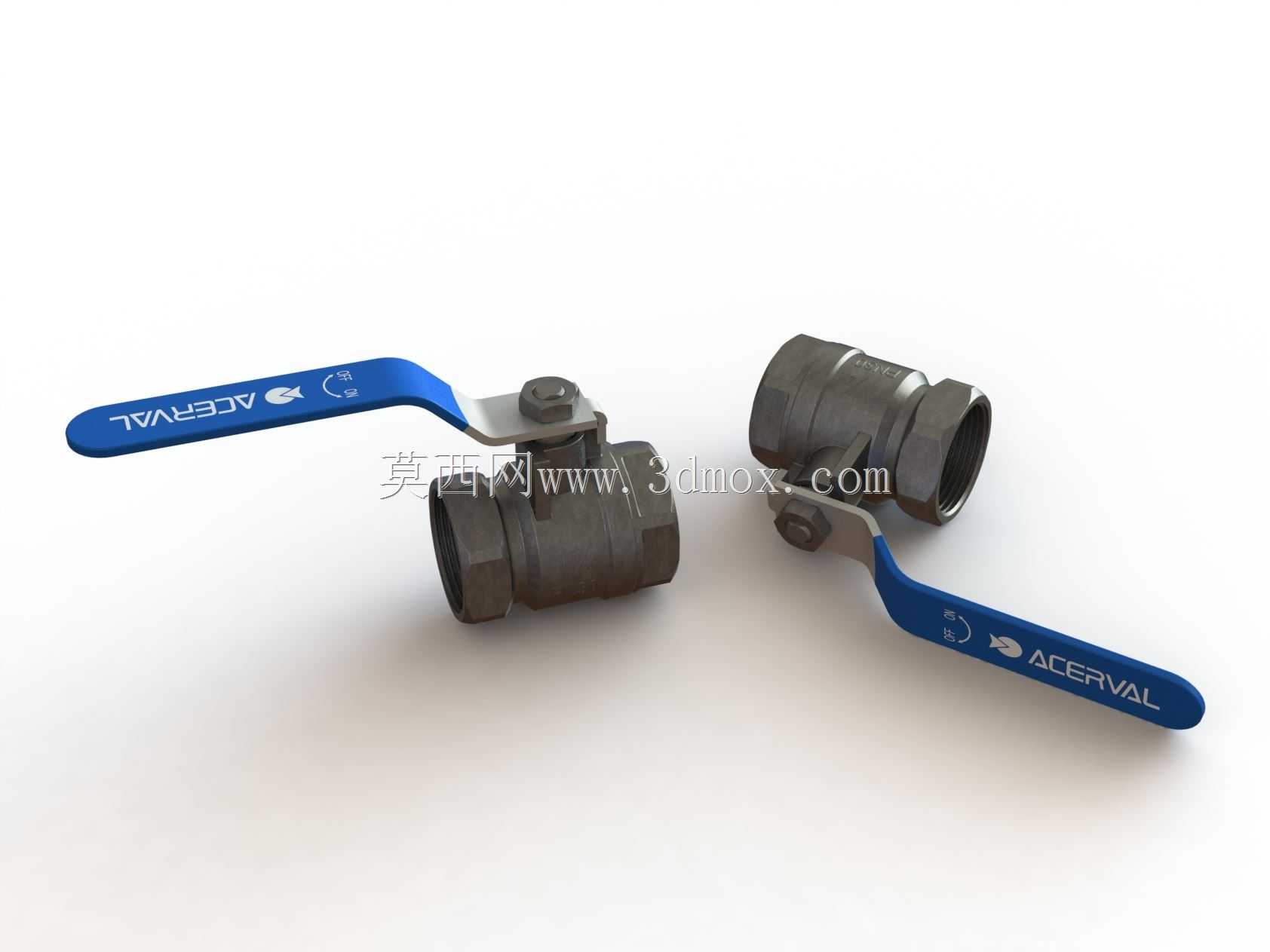

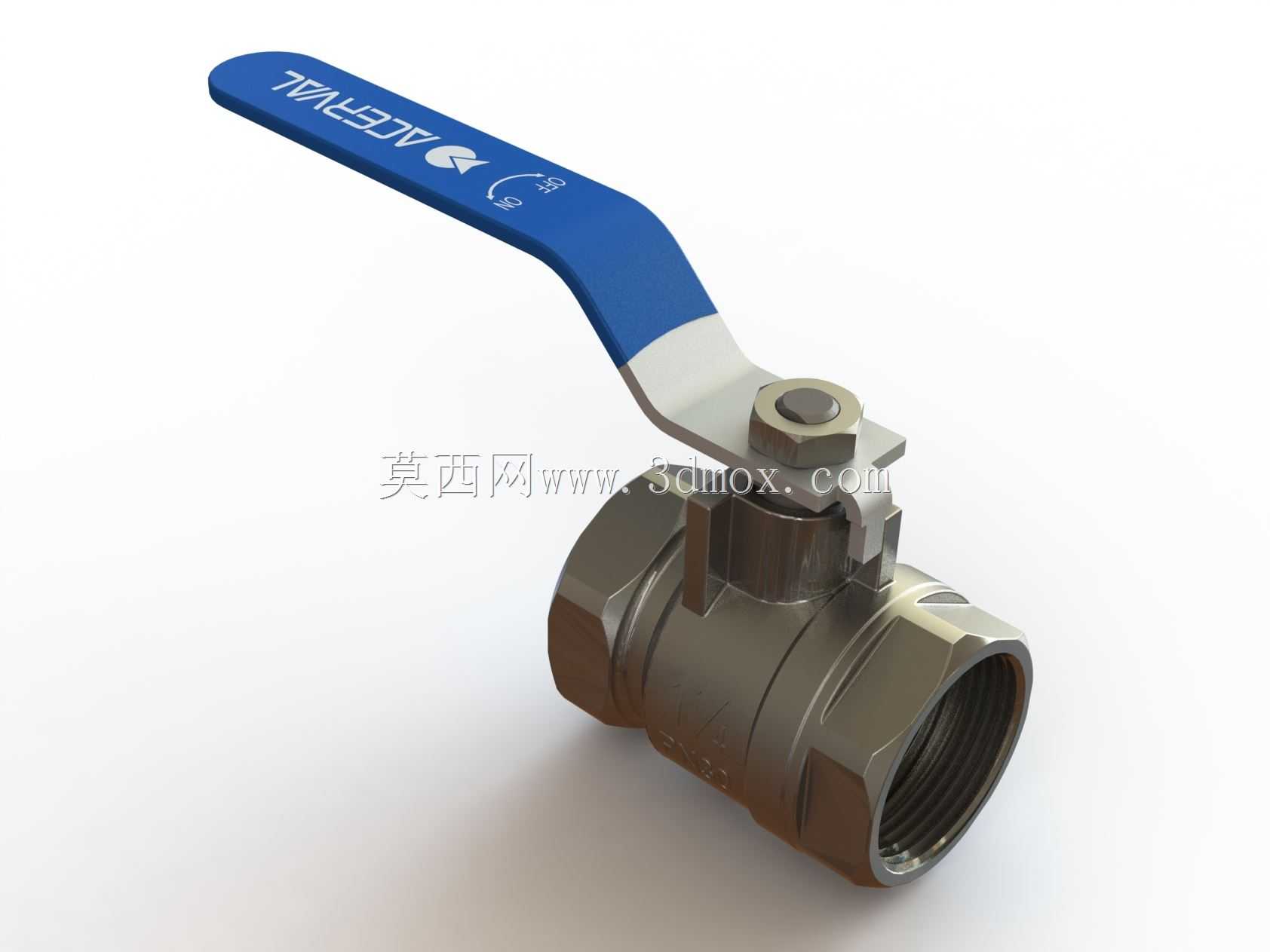

1又1/4寸内螺纹手动两片式球阀结构

这款两片式内螺纹手动球阀，主要应用在民用给排水、中小型工业流体输送、暖通空调循环、普通化工介质输送等管路场景中，作为管路通断控制的核心部件，承担着截断或导通管路内流体的作用，适配水、轻质油品、低压气体等多种无强腐蚀性的常规流体介质，在民用家装水路、车间设备供水管路、小型换热机组管路、消防辅助供水管路中都有广泛的使用空间。从实际使用功能来看，这款球阀采用手柄驱动的结构，操作人员仅需扳动手柄旋转90度即可完成阀门的全开或全关动作，相比闸阀、截止阀类的多圈旋转操作，开关动作更迅捷，流阻更小，全开状态下阀体内腔通径与管路通径基本一致，不会对管路内的流体造成明显的节流阻碍，能有效降低管路输送的压力损失，同时全通径的结构也便于管路后期的通球清扫作业，适配更多管路维护需求。从设计思路来看，这款产品采用两片式阀体结构，将阀体分为左右两个主体部分通过螺纹紧固拼接，相比一体式阀体，加工难度更低，装配时可以先将阀芯、阀座、阀杆等内部组件预装完成后再拼接阀体，装配效率更高，后期维护时也可以拆开阀体更换磨损的阀座密封件，降低使用方的维护成本；密封结构上采用软质密封阀座包裹金属球芯的设计，在低压工况下能实现极佳的密封效果，杜绝管路的跑冒滴漏问题；手柄采用加长杠杆式设计，操作人员开关阀门时更省力，手柄表面做了防滑标识处理，能直观通过手柄的朝向判断阀门的开关状态，避免误操作。从外形尺寸与安装边界来看，这款阀门的连接端为1又1/4寸BSP内螺纹，适配同规格的外螺纹管路接头，安装时无需焊接，仅需在管路端加工对应外螺纹缠绕密封带后拧入阀体即可，安装操作便捷；阀体整体采用六角外形设计，安装时可以用普通管钳或活动扳手夹持阀体完成拧紧作业，无需专用工装；阀门安装后手柄的活动范围内不能有其他管路或设备遮挡，需要预留足够的手柄旋转空间，保证操作人员可以顺利将手柄扳动到全开或全关位置，同时阀杆顶部的压盖位置需要预留少量维护空间，方便后期紧固压盖填料、避免阀杆位置出现渗漏。整体结构紧凑，金属阀体的强度足以承受PN30级别的管路压力，能满足多数中低压管路的使用需求。
