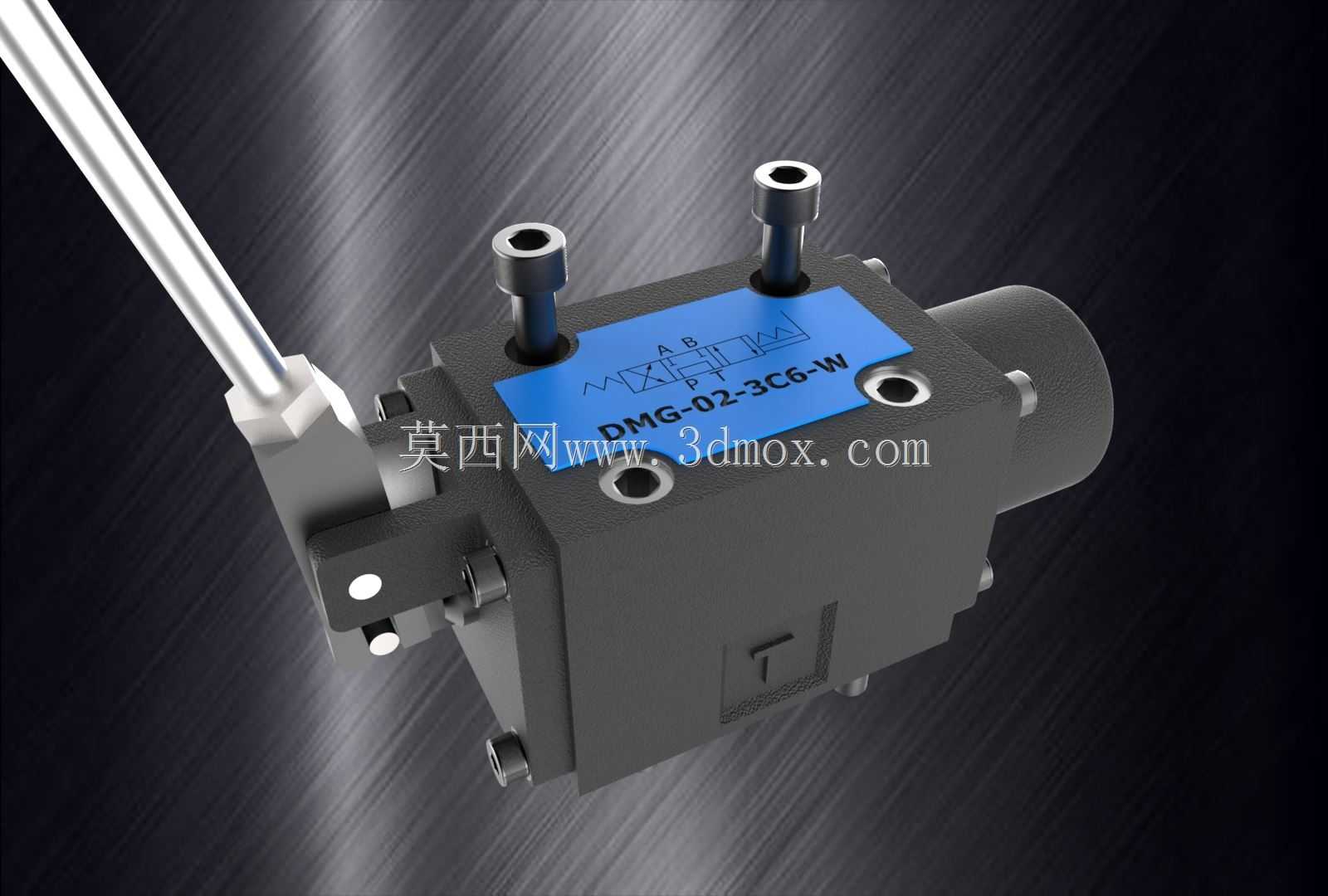

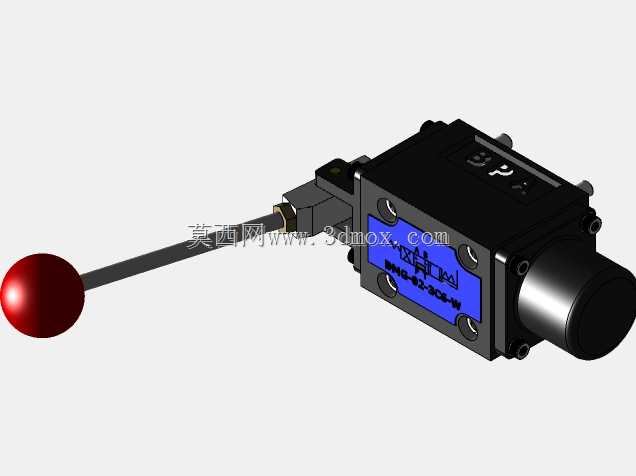

手动杠杆式液压方向换向控制阀结构

这款手动液压方向阀主要应用在中小吨位工程机械、小型液压站、非标液压工装、农业液压机具的液压回路中，作为执行元件的方向控制单元使用，可直接控制液压缸、液压马达的启停与换向动作，在无电控信号的作业场景、需要人工实时介入调整动作的液压系统中尤为适用，比如小型装载机的工作装置控制、简易液压压力机的动作切换、维修用液压顶升设备的方向调控，都能见到这类阀件的应用。它依靠手动杠杆的扳动来驱动内部阀芯轴向移动，从而改变阀体内部的油路通断状态，实现不同油口之间的连通与截断，相比电磁换向阀，它不需要外接控制电源，抗污染能力更强，操作反馈直接，适合工况相对复杂、供电不便的户外作业场景，操作人员可以通过操作杆的档位清晰感知阀芯的工作位置，避免误操作带来的安全隐患。从设计思路来看，这款阀采用了板式安装的结构布局，顶面设置的两个安装油口与标准安装底板的油道位置匹配，不需要额外设计复杂的连接管路，可直接固定在集成阀块或者安装基座上，有效减少管路连接带来的泄漏点；操作杆采用加长杠杆设计，放大了操作力矩，操作人员只需要较小的扳动力就可以推动阀芯完成换向，降低长时间操作的劳动强度；阀体采用方形块状结构，边角做了工艺倒角处理，既提升了铸件的结构强度，也避免安装过程中锐边划伤操作人员。在安装边界上，这款阀的安装孔位遵循通径6规格换向阀的通用安装尺寸，安装面的平面度、油口的同轴度都经过精度校核，保证安装后密封件能够均匀受压，杜绝安装面的渗漏问题；阀体侧面的阀芯密封组件采用多层组合密封结构，既可以保证阀芯往复移动时的顺滑度，也能承受液压系统的额定工作压力，避免高压油从阀芯配合间隙向外泄漏；操作杆的摆动角度设置在合理区间，不会和周边的管路、其他阀件产生运动干涉，在紧凑的阀组安装空间内也能完成全行程操作。阀件的外露金属部件都做了防锈处理，操作杆的握持部位做了防滑结构设计，即使操作人员戴着手套也能稳定操作，在多粉尘、轻微潮湿的作业环境下也能保持稳定的工作性能。
