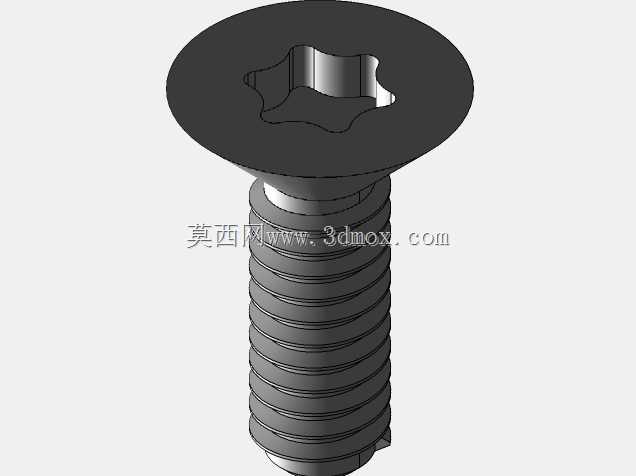

M3规格梅花槽沉头自攻螺钉结构设计

这款沉头自攻螺钉是机械装配、电子设备组装、小型五金构件连接场景中极为常用的紧固连接件，在消费电子外壳装配、小型仪器仪表壳体拼接、薄金属板与塑料件的组合固定、家居五金配件安装等场景中都能发挥核心连接作用。它不需要预先在被连接件上攻出配套内螺纹，依靠自身杆部的自攻螺纹结构，在旋入工件的过程中自行挤出匹配的啮合螺纹，大幅简化装配工序，尤其适合厚度较薄的板材连接场景，能有效减少预制螺纹的加工成本与装配准备时间。

从功能特性来看，这款螺钉采用梅花槽驱动结构，相比传统的十字槽、一字槽，梅花槽的驱动接触面更大，旋拧过程中受力更均匀，能有效降低槽口打滑、拧花的概率，即便是需要一定锁紧力矩的装配场景，也能保证旋拧操作的稳定性，同时T10规格的槽型适配常规通用批头，现场装配不需要配备特殊工具，适配性极强。沉头的头部设计，能让螺钉在锁紧后完全嵌入被连接件的沉孔内，装配完成后连接件表面保持平整，不会出现突出的螺钉头部剐蹭其他构件、影响外观平整度的问题，尤其适合对装配后表面平整度有要求的外观件、滑动配合构件的连接场景。

在设计思路上，这款螺钉的头部锥角采用标准沉头锥度设计，能与预制的沉孔锥面完全贴合，锁紧时受力均匀分散在整个锥面接触区域，避免局部应力集中导致的工件表面凹陷、螺钉头部变形问题。杆部的自攻螺纹采用渐进式牙型设计，靠近螺钉尖端的螺纹牙高逐步递增，在旋入初始阶段能更顺畅地切入工件，随着旋入深度增加，螺纹啮合面积逐步增大，最终实现足够的锁紧力，既降低了旋入时的阻力，也避免了硬拧导致的工件开裂、螺纹滑牙问题。螺钉尾部的导向端做了微小的倒角处理，能快速对准预制的安装孔，减少装配时的对位难度，提升批量装配的效率。

从安装边界来看，这款螺钉公称直径为M3，杆部长度适配8mm厚度以内的叠层构件连接，安装前需要在被连接件上预制直径2.5mm左右的导向孔，沉头部位需要预制直径5.5mm、锥度90度的沉孔，保证螺钉头部能完全沉入工件表面。装配时需要匹配T10规格的梅花批头，推荐锁紧力矩控制在0.6-0.8N·m之间，既能保证足够的锁紧力避免连接松动，也不会因为力矩过大导致螺纹滑牙、工件被压裂。在塑料件、薄铝板等低强度材质上使用时，可以适当降低锁紧力矩，在钢制薄板上使用时可适当提升力矩以保证连接可靠性，适配不同材质的装配需求。
