异形双耳连接固定支座结构设计

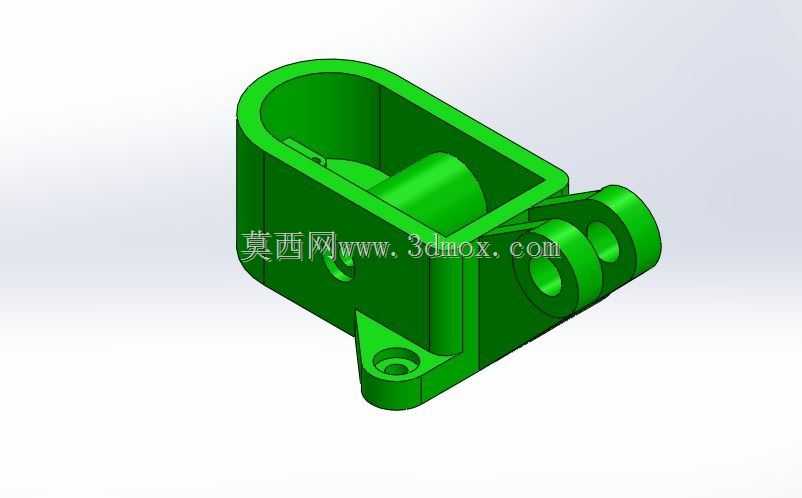

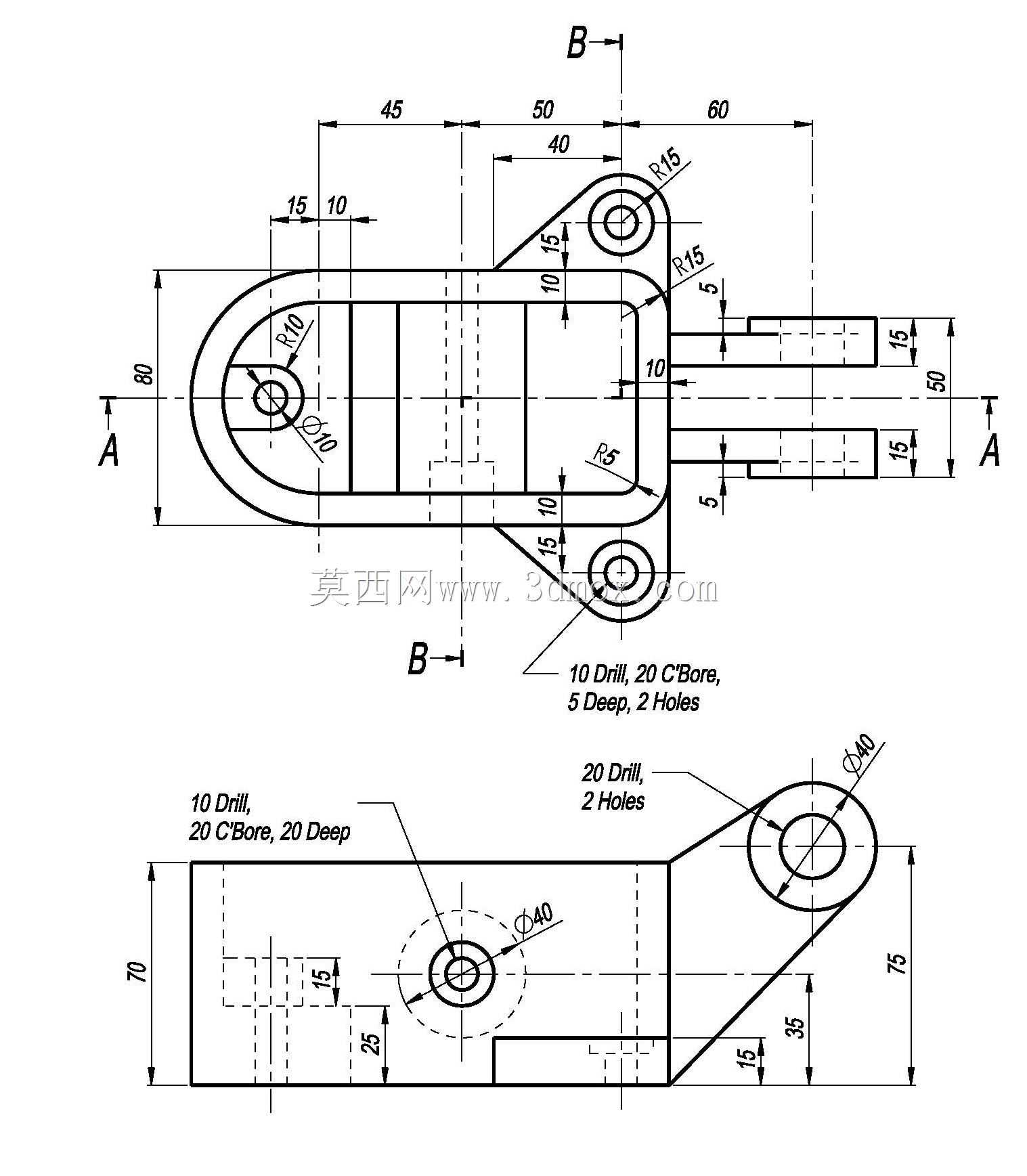

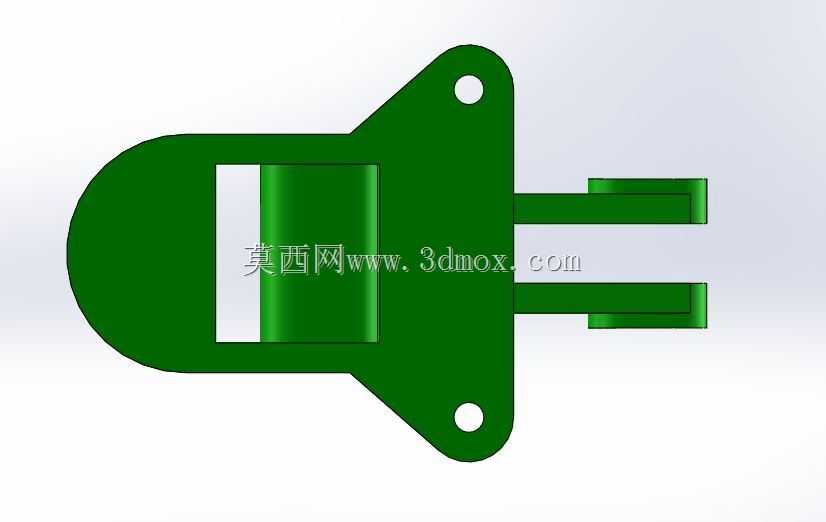

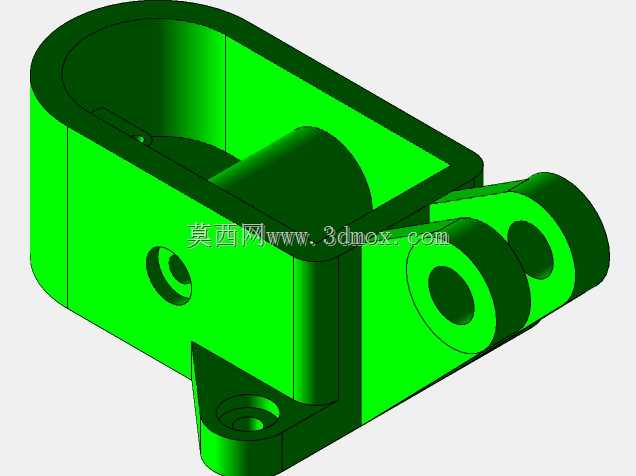

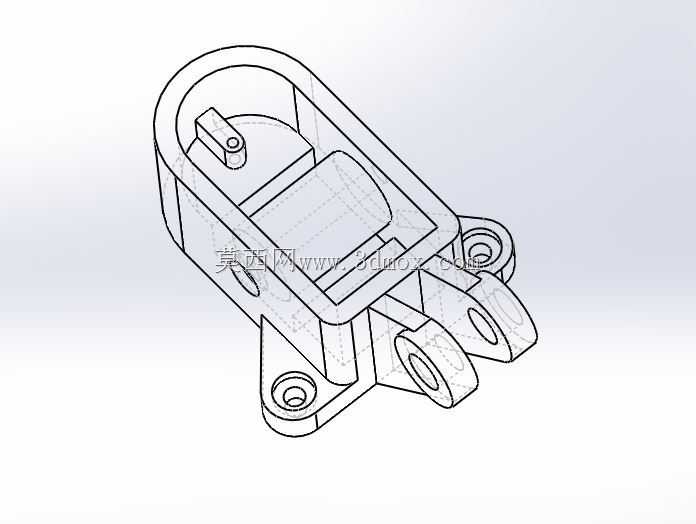

该异形双耳连接固定支座，是工业装配领域中用于多部件衔接定位的典型承载构件，常见于自动化生产线工位衔接、专用工装夹具装夹定位、小型机械设备机架拼接、汽车改装辅助固定等场景，核心作用是在两个存在空间错位的部件之间建立刚性连接路径，同时通过预设的安装孔位实现快速对位装配，减少现场配做孔位的加工工序，提升装配效率与连接精度。从功能特性来看，该支座采用一体化铣削成型的结构思路，主体为等厚度板状结构，一端设计为半圆封闭的单耳结构，另一端延伸出平行双叉耳结构，中部为矩形承载过渡段，整体结构兼顾了轻量化与结构刚性，半圆端的封闭结构可避免应力集中导致的端部开裂，双叉耳端的开槽设计可适配对应厚度的对接部件，实现嵌入式咬合连接，大幅提升连接后的抗扭转性能。设计过程中充分考虑了安装适配性与加工工艺性，所有外轮廓转角处均设置了圆弧过渡，既避免了锐边带来的装配安全隐患，也能降低铣削加工时的刀具应力损耗，减少崩刀风险；孔位设计上区分了沉头安装孔与通孔定位孔，沉头孔可将螺栓头部完全埋入构件表面，避免螺栓凸起干涉其他部件的安装布局，不同位置的孔位直径与沉头深度经过匹配计算，可适配对应规格的标准紧固件，无需额外定制连接件。从尺寸与安装边界来看，该支座整体长度方向的安装跨度可覆盖从半圆端圆心到双叉端端部的完整区间，宽度方向的最大外轮廓尺寸适配多数小型机架的型材安装面，厚度方向的尺寸经过刚性校核，在额定承载下不会发生明显的弯曲形变；双叉端的开槽宽度与槽深经过公差匹配，可与对接部件实现小间隙配合，保证装配后无明显旷量，安装时可先通过定位孔完成初定位，再锁紧所有沉头孔的紧固件，即可完成可靠固定，后期维护拆卸也十分便捷，无需破坏周边相邻构件即可完成支座的更换作业。
