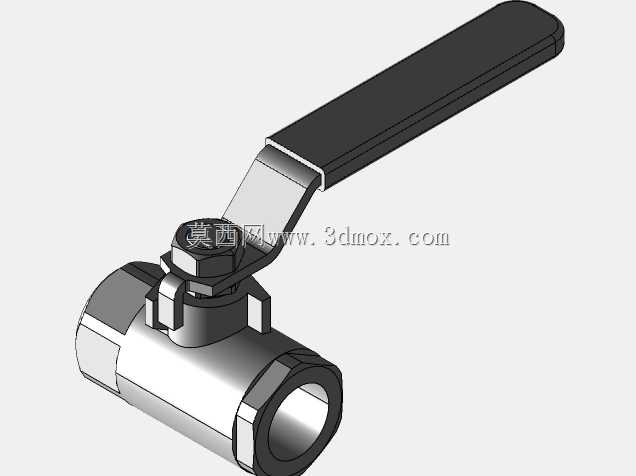

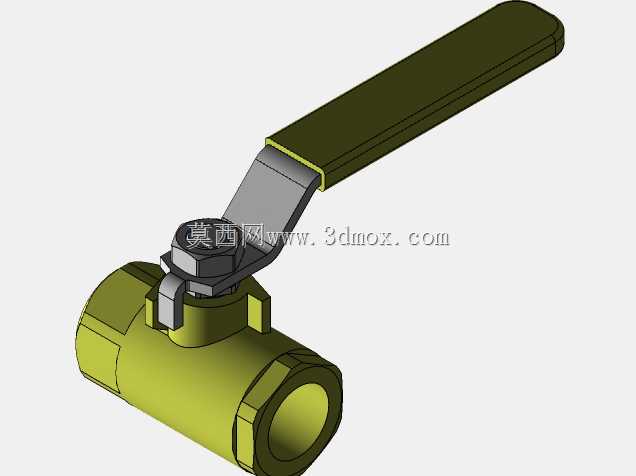

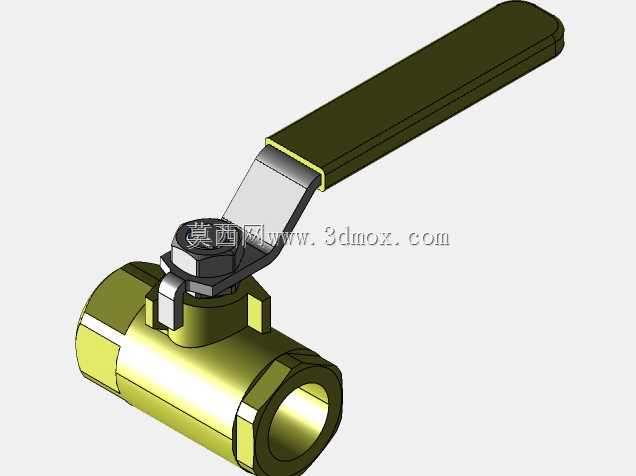

1/2NPT内螺纹手动球阀结构设计

这款手动球阀主要面向低压流体输送管路场景设计，可广泛应用在小型液压工作站、民用给排水支路、气动控制回路、小型化工试剂输送管线、家用净水设备管路、车间压缩空气分支管路等场景中，承担管路通断控制的核心功能，相比闸阀、截止阀，它的流阻更小，开关行程更短，操作更省力，非常适合需要频繁启闭、快速切断介质的工况。从功能特性来看，这款球阀采用直通式流道设计，介质流经阀体时没有明显的流向折角，压力损失极小，全开状态下流道几乎与管路内径一致，不会对介质输送造成额外的节流损耗；操作端采用加长杠杆式手柄，借助杠杆力臂原理，操作人员仅需施加很小的力就能完成90度旋转启闭，即使在管路带压的状态下也能轻松操作，手柄表面做了防滑贴合设计，握持时不易打滑，开关到位后有明确的位置反馈，能直观判断阀门的启闭状态，避免误操作。在设计思路上，这款球阀采用经典的浮动球结构，球体与阀座密封面紧密贴合，依靠介质压力就能辅助实现密封，低压工况下也不会出现内漏问题；阀杆采用下装式防飞出结构，即使阀腔内部压力异常升高，阀杆也不会被介质压力顶出造成外漏，阀杆位置设置了多重密封填料，长期使用也能保证密封可靠性；阀体采用一体式锻压结构，相比拼接式阀体强度更高，承压能力更强，不会出现阀体拼接缝渗漏的问题。外形与安装边界方面，这款球阀为1/2NPT内螺纹连接规格，两端接口为标准锥管螺纹，安装时无需额外焊接法兰，直接在对应规格的管路上缠好生料带拧紧即可完成安装，整体结构紧凑，阀体本身的轴向长度较短，安装后占用的管路空间很小，手柄在全开状态下与管路轴向平行，全关状态下与管路轴向垂直，安装时需要预留出手柄旋转90度的操作空间，不需要额外预留过大的检修空间，非常适合安装空间局促的小型管路系统中。日常使用时，这款球阀不需要频繁维护，密封件磨损后仅需更换阀座密封圈就能继续使用，维护成本极低，适配水、压缩空气、低压液压油、无强腐蚀性的化工流体等多种介质，是小型流体管路系统中性价比极高的通断控制部件。
