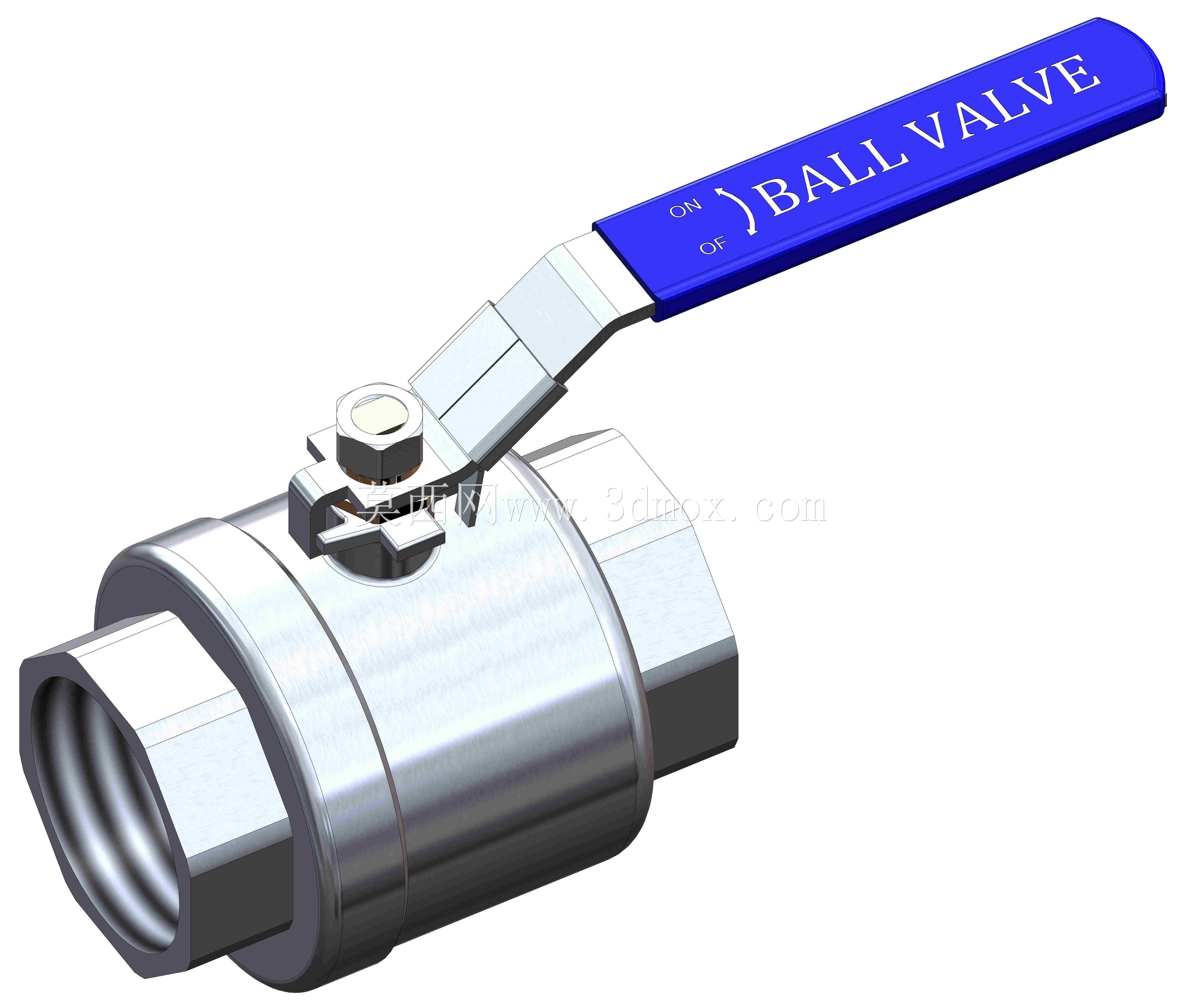

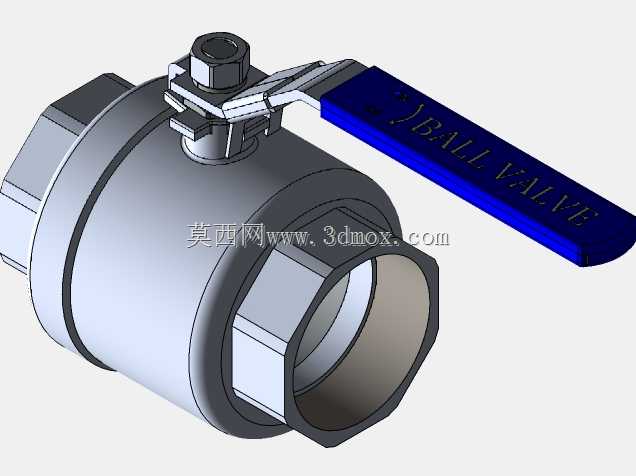

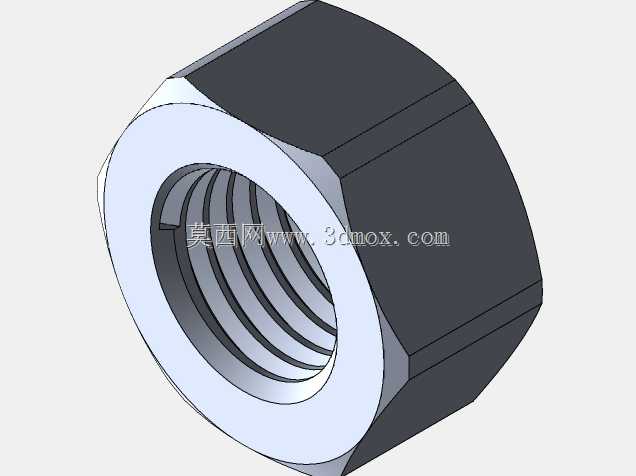

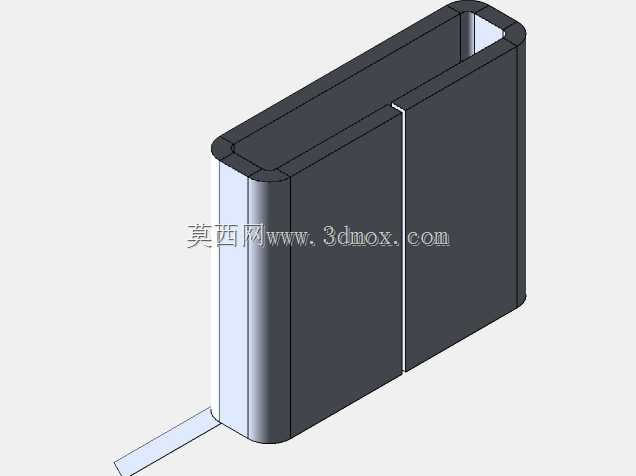

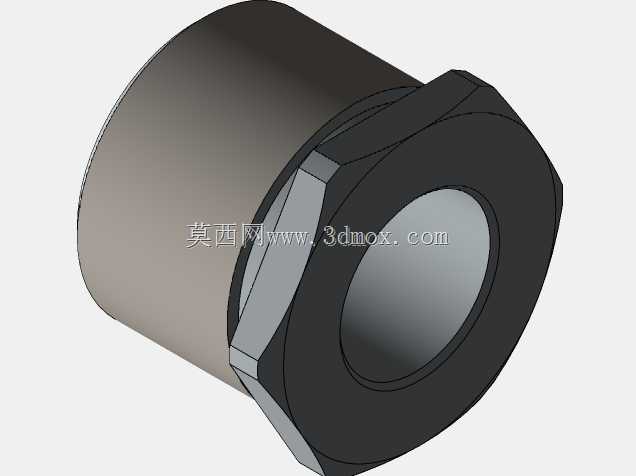

3寸DN80内螺纹手动两片式球阀结构

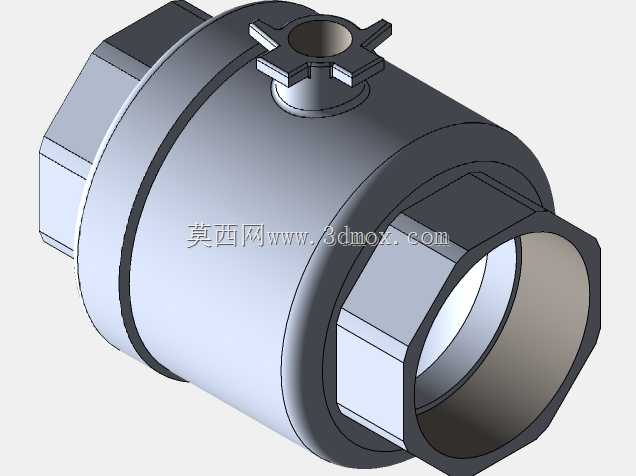

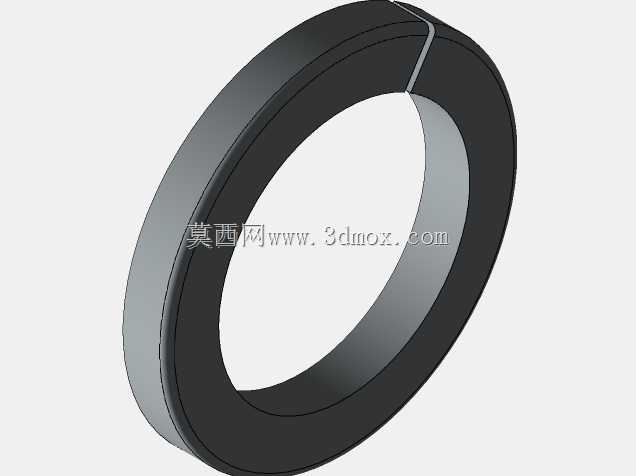

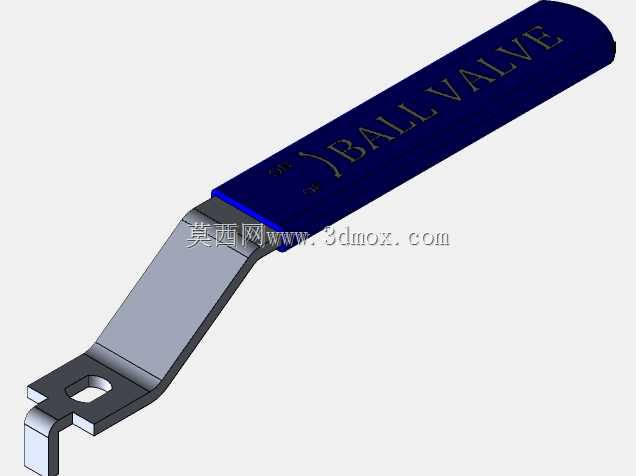

这款3寸DN80规格的手动球阀，主要应用在民用给排水、暖通循环、工业低压流体输送、小型化工支路、消防供水支管等管路场景中，作为管路通断控制的核心部件，承担着截断或导通管路内介质的作用，适配水、轻质油品、低压气体、无强腐蚀性的常规流体介质，在日常运维中可快速实现管路的开闭操作，无需额外辅助动力，依靠手动扳杆即可完成操作，适合现场人工值守的管路节点使用。从功能特性来看，这款球阀采用两片式阀体结构，相比一体式阀体加工难度更低，后期维护拆解也更便捷，密封结构采用阀座环抱球体的设计，全开状态下流道完全通畅，介质流动阻力极小，不会产生明显的压降，也不容易滞留介质杂质，降低了管路堵塞的风险；扳杆带有明确的开关标识，手柄与流道平行时为全开状态，垂直时为全关状态，现场操作人员可直观判断阀门状态，避免误操作。设计过程中，首先围绕DN80的公称通径确定了球体的通径尺寸，保证流道内径与公称通径匹配，避免通径缩径带来的流量损失；阀体两端采用内螺纹连接结构，适配同规格的外螺纹管路接头，安装时无需焊接，仅需配合生料带或密封垫片即可完成螺纹密封连接，安装操作门槛低，适合小口径管路的快速装配。扳杆的长度经过力矩核算，保证操作人员无需借助额外工具即可手动完成带压状态下的开闭操作，同时扳杆表面做了防滑标识处理，沾有少量油污或水渍时也能稳定施力；阀体与阀盖的连接螺栓均匀分布，保证密封面受力均匀，避免局部应力不均导致的介质渗漏。从安装边界来看，这款球阀的整体外形紧凑，轴向安装长度适配常规DN80内螺纹管路的安装间距，扳杆的转动半径预留了足够的操作空间，安装时无需为扳杆操作预留过大的周边空间，可适配狭窄的管路排布场景；两端内螺纹的加工精度符合常规管螺纹标准，可与市面上同规格的标准管路配件直接适配，无需额外加工转换接头；阀体的六角结构设计，方便安装时使用扳手夹持固定，避免安装过程中阀体跟转损伤密封结构。两种配置的结构设计，可分别适配常开、常闭的不同管路使用需求，用户可根据实际管路的工况要求选择对应的配置，在支路检修、介质流向切换、应急截断等场景下都能稳定发挥作用，整体结构兼顾了实用性与加工经济性，适合批量生产应用在各类常规低压流体管路中。
