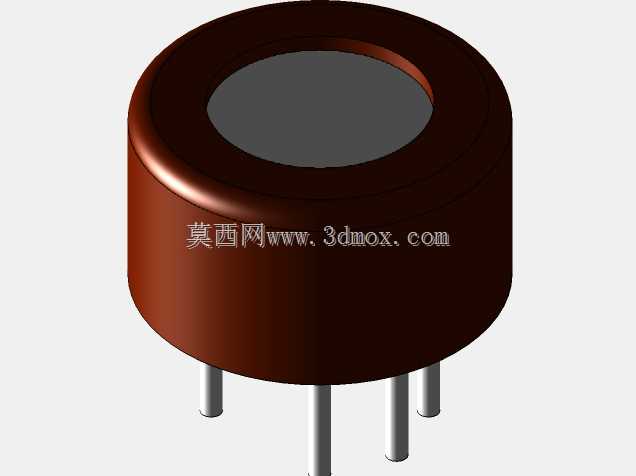

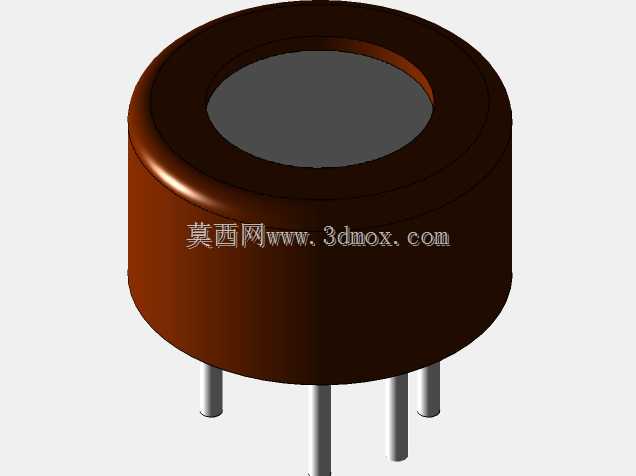

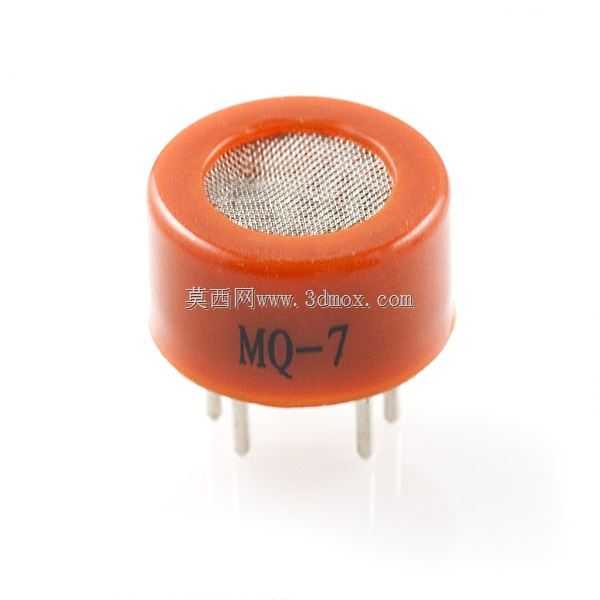

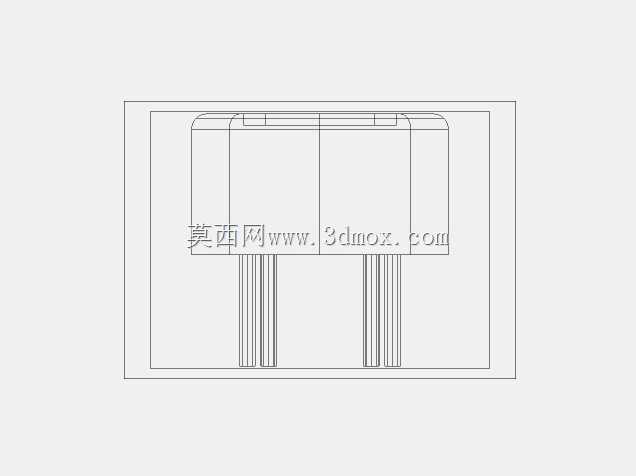

MQ-7一氧化碳气体检测传感器三维结构

这款MQ-7型半导体式一氧化碳传感器，是民用与工业气体检测场景中应用极为广泛的核心探测元件，日常可嵌入家用燃气报警器、地下车库CO浓度监测终端、煤矿井下便携气体检测仪、车载空气净化系统、工业厂区有限空间作业巡检设备中，核心作用是精准捕捉环境中的一氧化碳浓度变化，当浓度达到预设阈值时触发后端报警电路动作，避免人员一氧化碳中毒、可燃气体积聚引发的安全事故。从功能特性来看，该传感器采用二氧化锡气敏半导体作为核心敏感材料，对一氧化碳具备极高的选择性识别能力，可有效过滤环境中常见的烷类、醇类气体干扰，在-10℃到50℃的常规工作环境下都能保持稳定的检测输出，探测范围覆盖10ppm到1000ppm的一氧化碳浓度区间，完全覆盖民用安全报警与工业环境监测的浓度需求，响应恢复速度快，可在浓度变化后数十秒内输出稳定的电信号，适配绝大多数后端信号采集电路的采样频率要求。在设计思路上，整体结构采用模块化集成设计，顶部的双层不锈钢防爆网罩既可以保证环境中的气体顺畅接触内部的气敏元件，又能阻挡外界粉尘、飞虫、水汽直接侵入敏感层，同时金属网罩具备一定的防爆阻燃能力，避免气敏元件工作时的高温引燃外界可燃气体；橙色的耐高温电木基座采用一体注塑成型，具备良好的绝缘性能与耐热性能，可承受气敏元件工作时的局部升温，不会出现受热变形、绝缘失效的问题；底部引出的六根直插式金属引脚采用标准间距设计，既可以直接焊接在PCB电路板上实现直插式安装，也可以搭配对应的插座实现插拔式更换，后期维护替换时无需重新焊接整个电路，大幅降低运维成本。从外形尺寸与安装边界来看，整体为扁圆柱形结构，主体直径不超过20mm，整体高度（含引脚）控制在17mm以内，网罩部分的直径略小于基座直径，安装时仅需在PCB板上预留对应引脚间距的焊盘，外围预留不小于2mm的安全间隙即可，不会占用过多的电路板安装空间，非常适合集成在各类紧凑型的气体检测终端设备中；引脚的长度经过精准设计，焊接后基座底部与PCB板之间预留有1mm左右的散热间隙，可避免传感器工作时的热量直接传导到电路板上，保护周边电子元件的使用寿命。整体结构的每一处设计都围绕气体检测的可靠性、安装的便捷性、长期使用的稳定性展开，完全匹配各类气体检测设备的集成需求。
