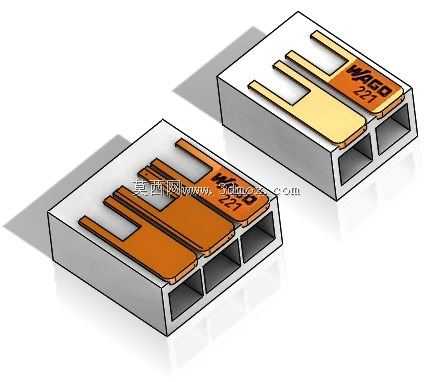

Wago221导线快速接线端子结构设计

这款Wago221系列导线接线端子，是面向低压电气布线场景开发的快速连接部件，广泛应用于家装配电、工业控制柜内部接线、照明系统布线、设备二次回路接线、弱电信号线路接驳等场景，替代传统的绝缘胶带缠绕、螺丝压接接线方式，解决传统接线工艺中存在的接触不良、导线松脱、接线效率低、绝缘防护不到位的常见痛点，大幅降低现场布线的作业难度，提升线路连接的长期可靠性。

从实际使用功能来看，该端子采用直插式弹簧压接结构，无需额外辅助工具，仅需拨开操作拨杆，将剥好绝缘层的导线插入端子接线孔，复位拨杆即可完成牢固压接，单根导线的接线操作仅需数秒，可同时适配硬导线、软导线、多股绞合导线等不同线径的线材，压接后弹簧结构会持续对导线施加稳定的压紧力，避免长期使用过程中因导线蠕变、温度变化、设备震动导致的接线松动问题，同时端子内部的导电件采用高导电率铜材制作，接触电阻低，大电流通过时温升小，可长期稳定承载额定工作电流，外壳采用高强度阻燃绝缘工程塑料制作，具备优秀的抗冲击、耐老化、阻燃绝缘性能，可有效避免相邻接线点短路、人员误触带电部位的安全隐患。

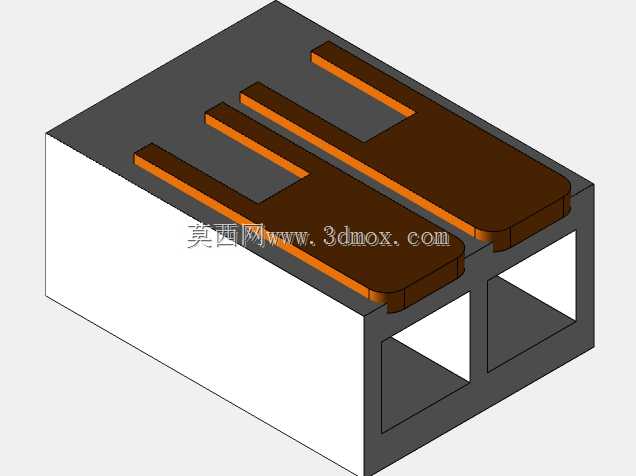

在产品设计思路上，该端子采用紧凑型模块化结构，整体外形方正小巧，相比同规格的传统螺丝接线端子占用空间更小，可在狭小的接线盒、控制柜线槽内密集布置，多通道并排的接线孔位设计，可同时完成多根导线的同电位接驳，无需额外并线处理；端子外壳表面设置清晰的线径标识、剥线长度标识，现场作业时可直观参照操作，避免因剥线长度不当导致的导线外露、压接不牢问题。从安装边界来看，该端子无需额外固定结构，可直接放置于接线盒、线槽内部，也可搭配配套的固定卡扣实现DIN导轨安装、面板安装，相邻端子之间可紧密拼接无间隙，整体布线整齐美观，接线完成后每个接线孔都有独立的绝缘隔层分隔，不同回路之间的电气间隙、爬电距离均满足低压电气安全规范要求，可在-40℃到85℃的环境温度范围内长期稳定工作，适配绝大多数室内、工业场景的电气布线需求，大幅降低后期线路维护的排查难度，减少线路故障的发生概率。
