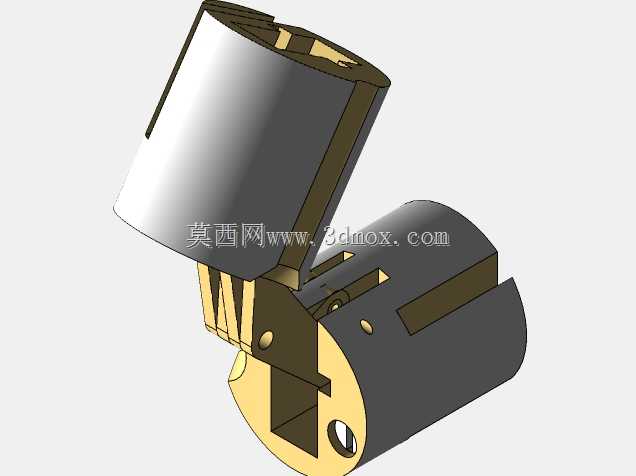

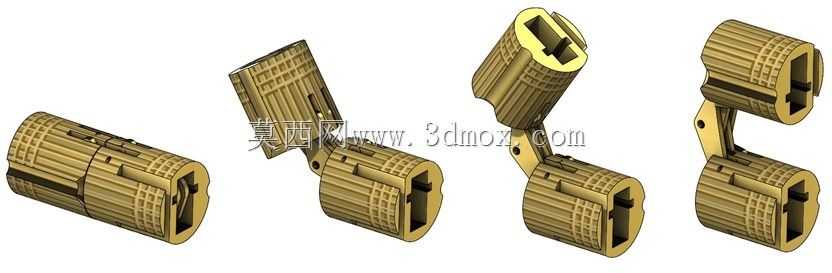

10mm直径180度开口木制隐形圆柱铰链

这款圆柱铰链主要应用于板式木制家具的隐藏式连接场景，常见于实木衣柜门、酒柜翻板、隐藏式储物格、折叠木质桌面等需要实现构件翻转连接、且要求连接件完全隐藏不外露的家具结构中，能够在实现构件转动连接的同时，完全隐藏于木材预制的安装孔内，不会破坏家具外观的整体完整性，适配各类追求极简外观、无外露五金件的高端木制家具产品。该铰链的核心用途是实现两个木制构件之间的180度范围开合转动，当铰链处于闭合状态时，两个连接的木制构件可以完全贴合对齐，当铰链完全打开时，两个构件可展开至180度平面状态，满足翻板展开、柜门平开的使用需求，同时依靠自身的铜质结构阻尼与卡位结构，在开合过程中提供稳定的转动手感，避免构件出现松垮晃动的问题。在功能特性上，这款铰链采用全铜材质加工，表面带有防滑滚花纹理，安装时嵌入木材预先钻好的直径10mm的圆孔内，滚花纹理可以增大铰链外壁与木材孔壁的摩擦力，避免铰链在长期使用过程中出现转动、松脱的问题；铰链的中间连接臂采用精密的转轴结构，转动间隙控制在极小范围内，长期反复开合也不会出现明显的旷量，同时连接臂的结构设计可以保证开合过程中不会与木材安装孔边缘发生干涉，保证180度开合行程顺畅无卡顿。从设计思路来看，这款铰链采用完全隐藏式的圆柱外形设计，整体主体结构为圆柱形，完全适配木材钻孔安装的加工工艺，不需要在木材表面开槽或者预留外露安装位，仅需要在两个待连接的木构件端面分别钻出对应直径与深度的圆孔，将铰链的两端分别压入孔内即可完成安装，大幅降低了家具厂的安装加工难度；同时铰链的两端预留了对应的卡位槽，可以与木材孔内的定位结构配合，进一步提升安装后的结构稳定性，避免轴向窜动。在外形尺寸与安装边界上，这款铰链的主体圆柱直径为10mm，安装时需要在两个待连接木构件的连接端面分别加工直径10mm、深度匹配铰链插入段长度的圆孔，两个构件的连接端面需要保证平整贴合，安装孔的同轴度需要控制在合理范围内，避免安装后出现转动卡滞；铰链的中间连接臂在转动时的最大外伸尺寸经过精准计算，在180度开合全程都不会超出木构件的接缝范围，完全隐藏于构件内部，不会出现外露的结构，保证家具外观的整洁性。
