微型USB接口TP4056充电模块结构设计

这款TP4056充电模块是面向小容量单节锂电池充电场景开发的硬件载体，广泛应用在小型便携数码产品、DIY电子制作、低功耗物联网终端、手持小型检测设备、穿戴式智能配件等产品的供电设计环节，承担着将USB端口输入的5V直流电源转换为适配单节锂电池的恒定充电电流与电压，完成锂电池预充、恒流充电、恒压充电全流程管控的核心作用，是小功率锂电供电设备中不可或缺的基础供电组件。

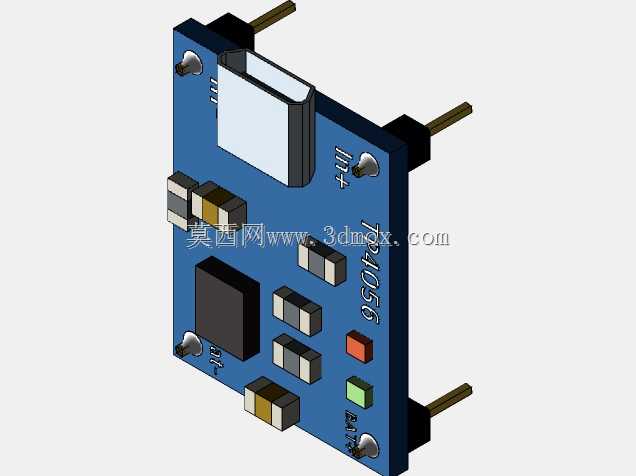

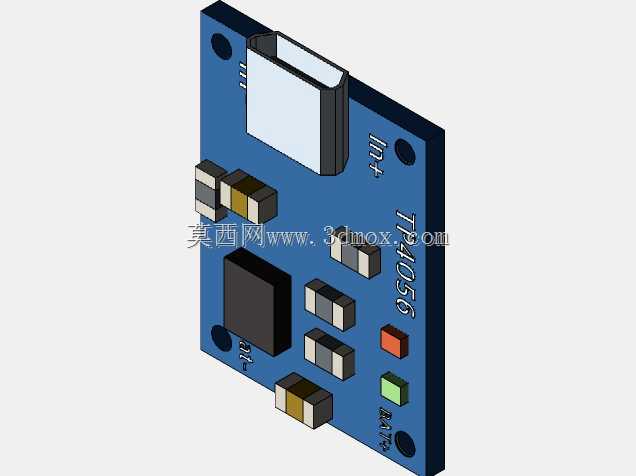

设计过程中优先保障PCB安装边界的精准性，整体板型采用规整矩形布局，引脚孔位完全按照实际量产模块的物理间距排布，微型USB插座的位置、突出板边的尺寸、插接口的朝向都经过实际测量校准，能够直接嵌入各类产品外壳的结构设计中，无需反复调整接口对位公差，大幅缩短结构工程师在外壳设计阶段的对位调试周期。板载元件布局遵循实际模块的排布逻辑，充电管理主芯片布置在板件核心区域，周边匹配的阻容元件按照信号流向依次排布，状态指示元件设置在板件边缘便于观察的位置，输入输出引脚采用直插排针设计，既满足手工焊接的操作空间要求，也适配标准2.54mm间距的接插件对接需求。

在外形尺寸控制上，模块整体厚度兼顾USB插座的金属外壳高度与背面元件的突出高度，预留了足够的绝缘安全间隙，避免安装时与外壳金属部分发生短路风险。设计时充分考虑实际装配的兼容性，板件四角的固定孔位位置、孔径都与量产模块保持一致，既可以通过铜柱固定在设备内部的安装柱上，也可以通过排针直接焊接在主控电路板上实现叠层安装，适配不同产品的内部空间布局需求。模块上的元件外形做了简化适配处理，在保障整体安装尺寸、接口位置、引脚定义完全匹配实物的前提下，对非关键结构的阻容元件做了适度简化，既能够满足结构设计阶段的干涉检查、空间校验需求，也不会因为过于细碎的元件细节影响整体装配验证的效率，帮助结构设计师在产品开发前期就能准确评估充电模块的占用空间，提前规避装配干涉、接口错位、安装空间不足等常见设计问题，让外壳开模、内部结构排布的工作可以提前开展，有效缩短整体产品的开发周期。
