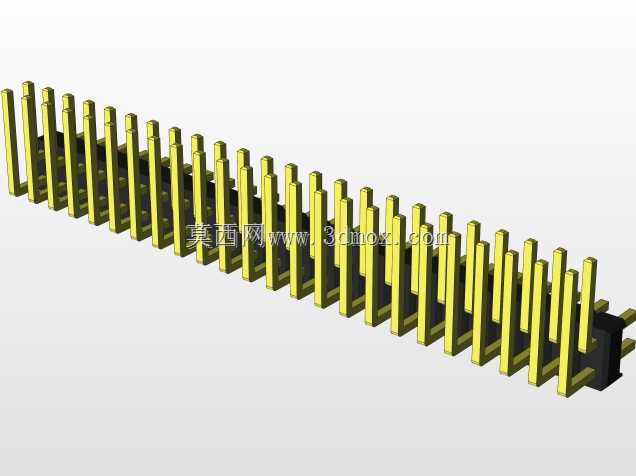

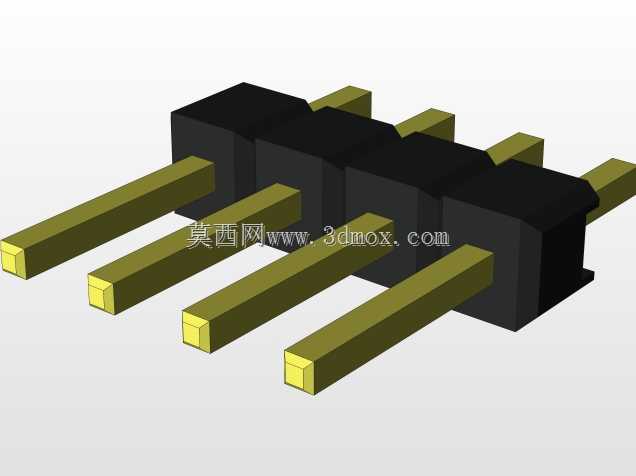

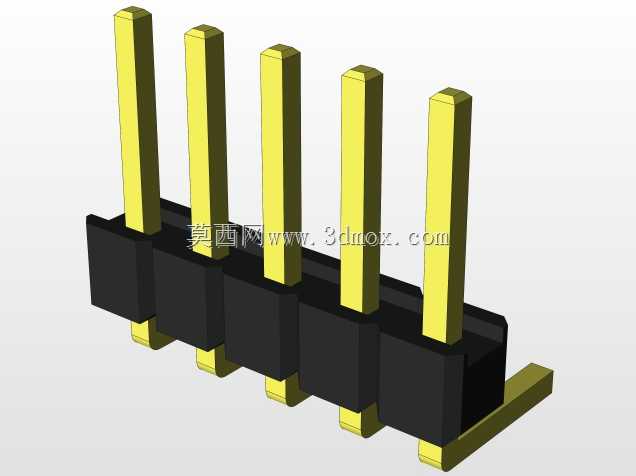

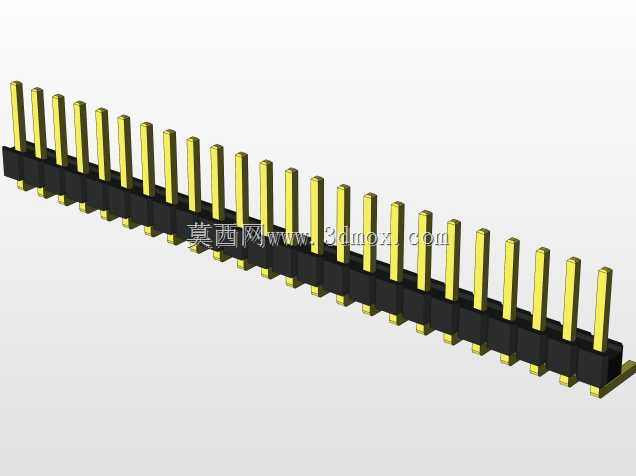

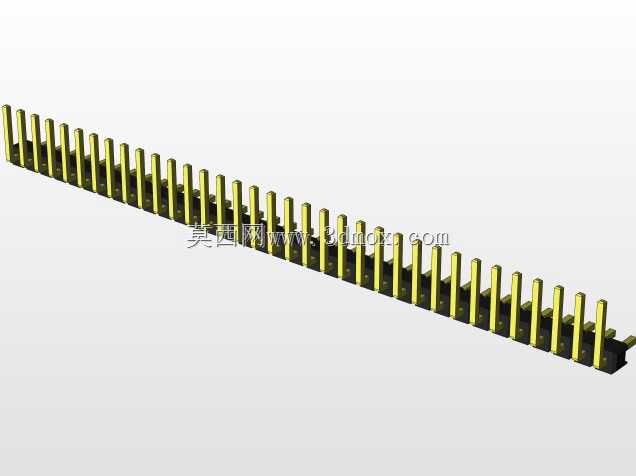

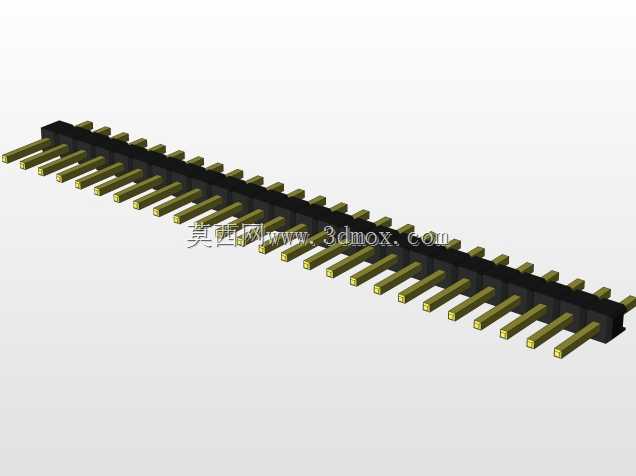

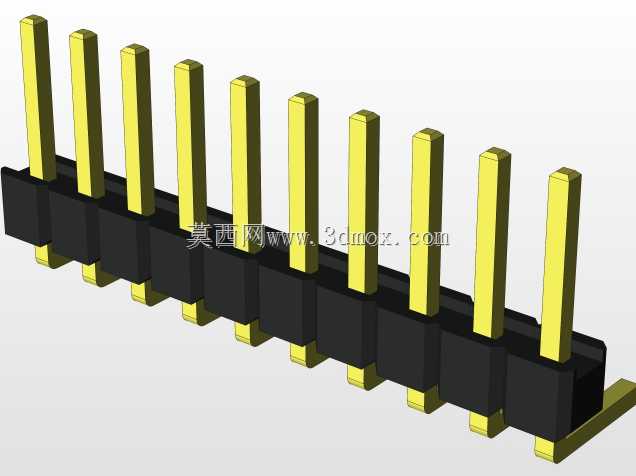

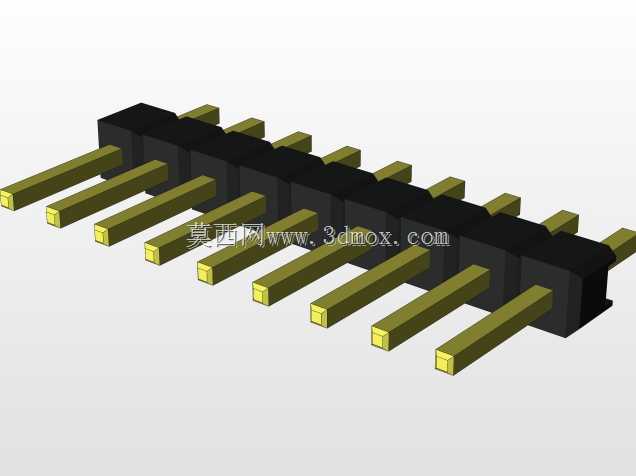

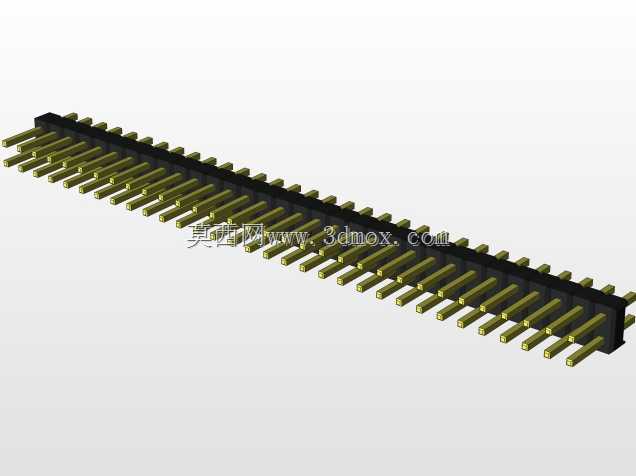

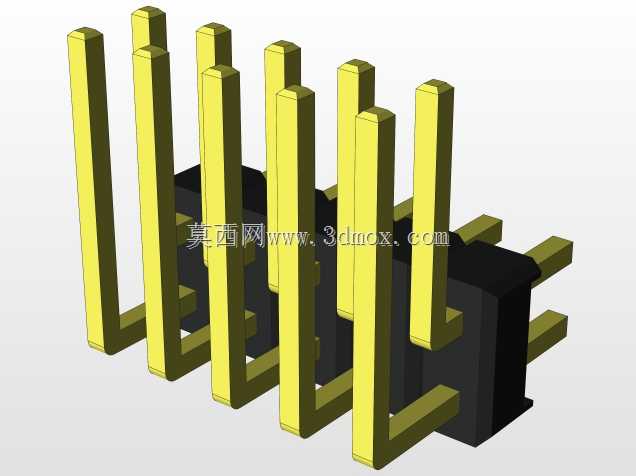

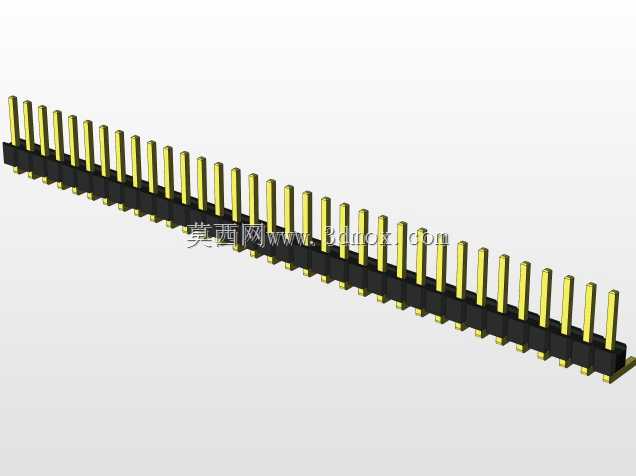

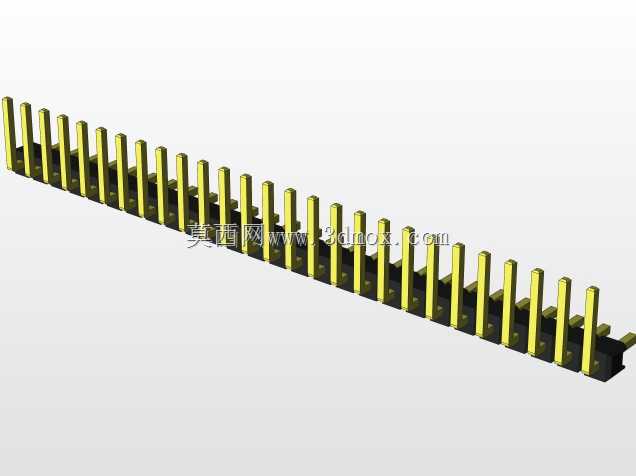

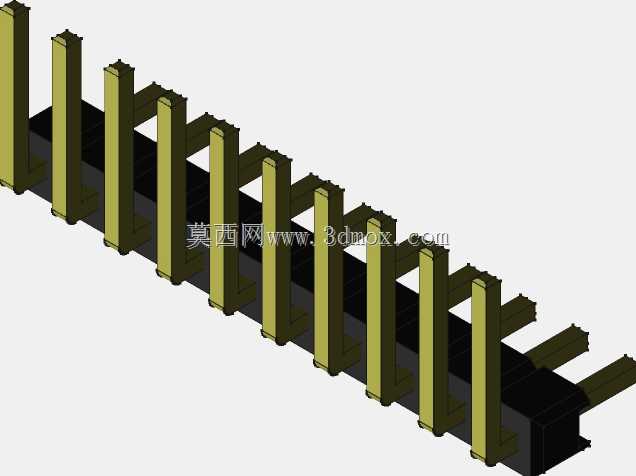

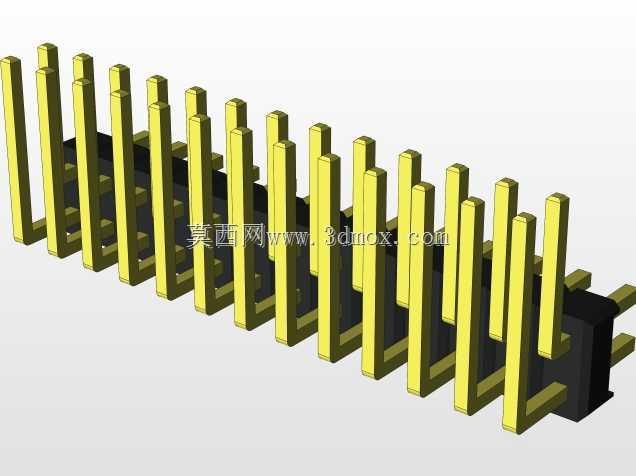

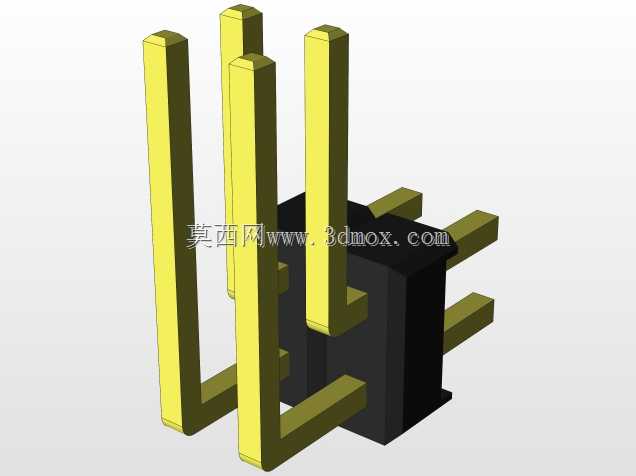

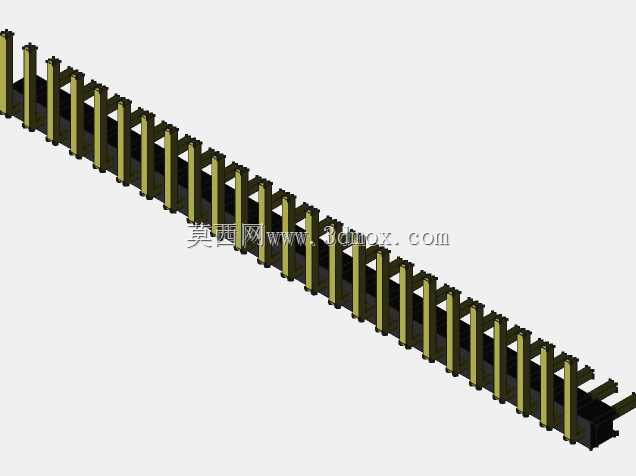

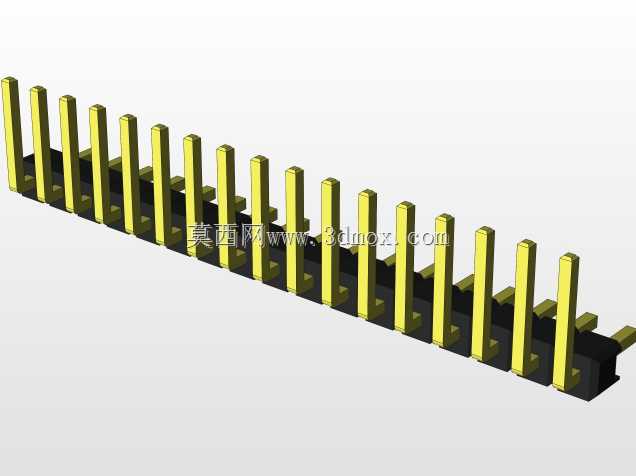

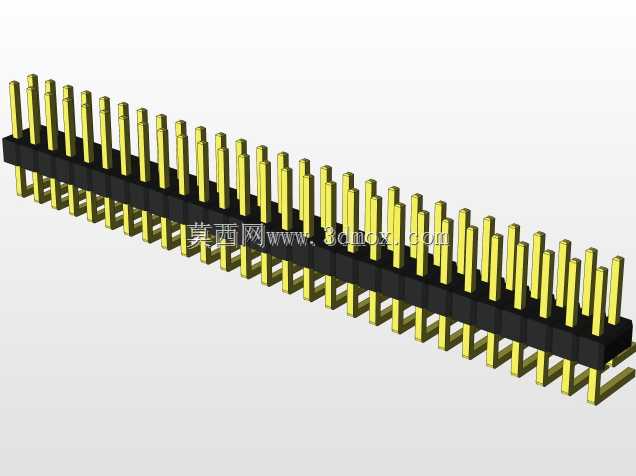

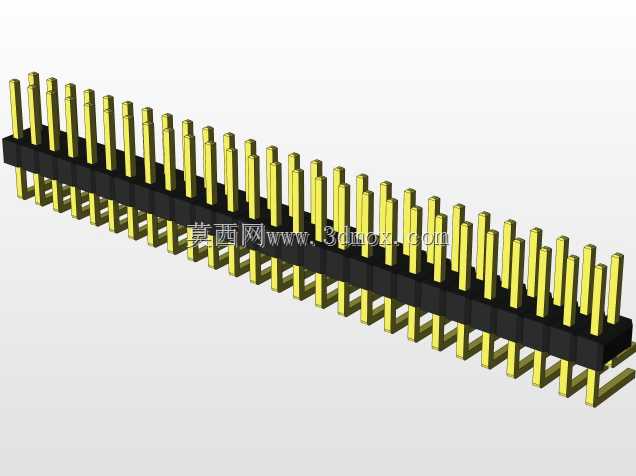

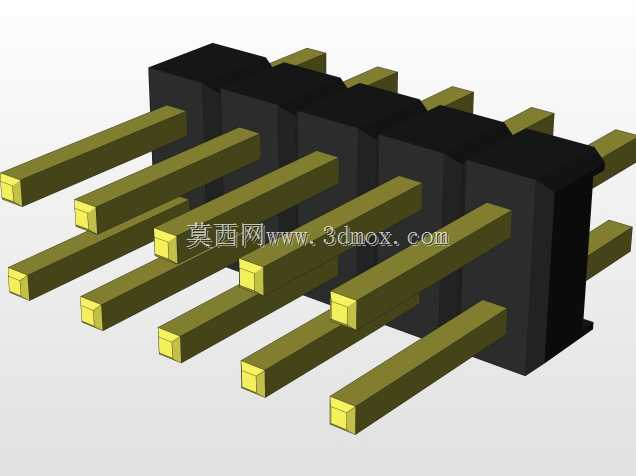

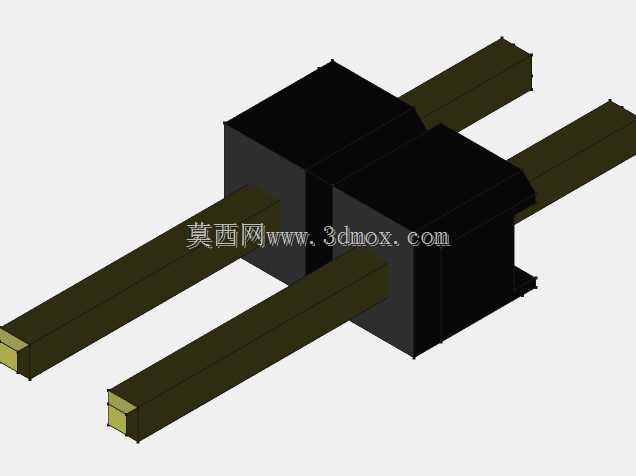

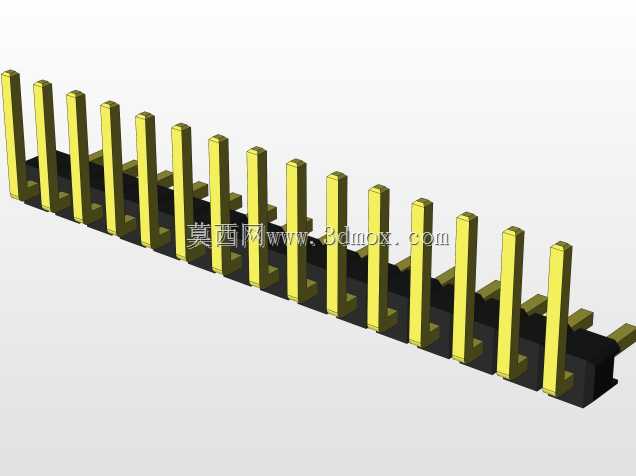

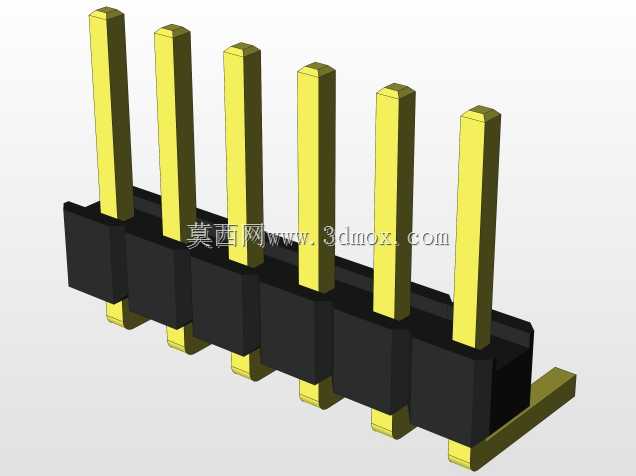

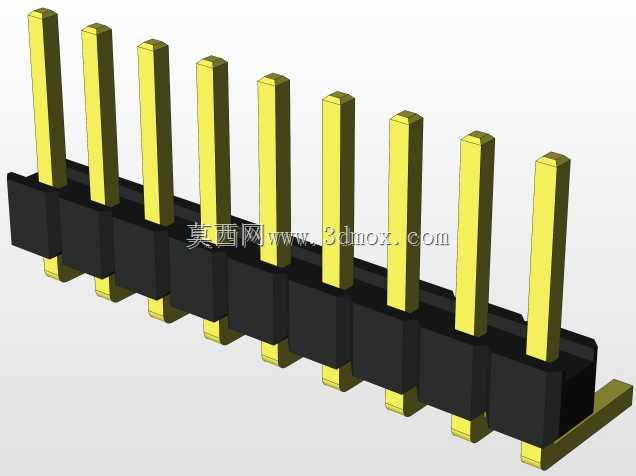

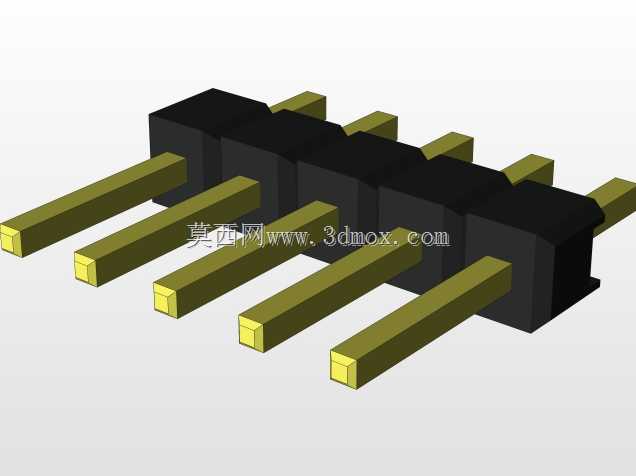

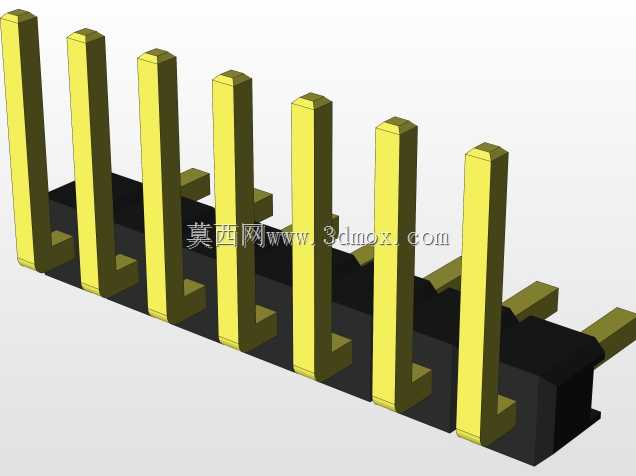

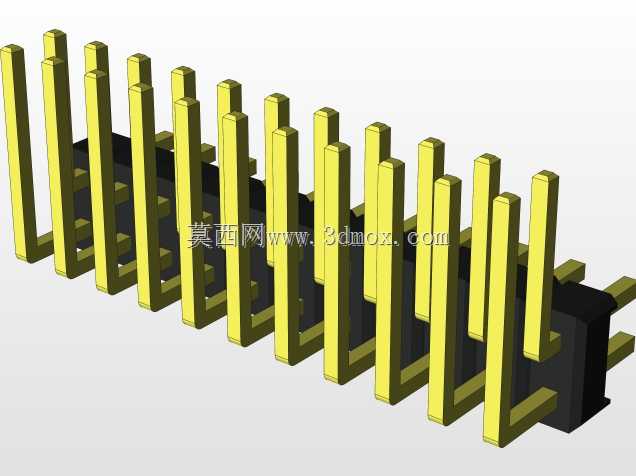

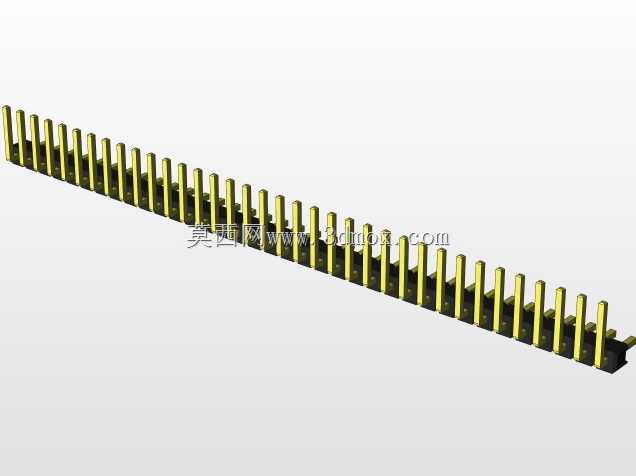

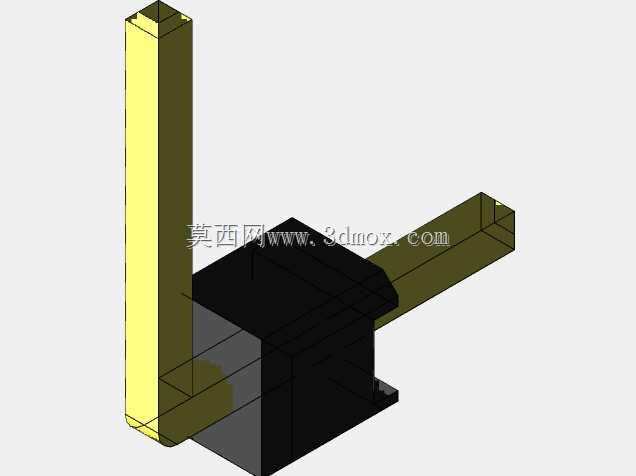

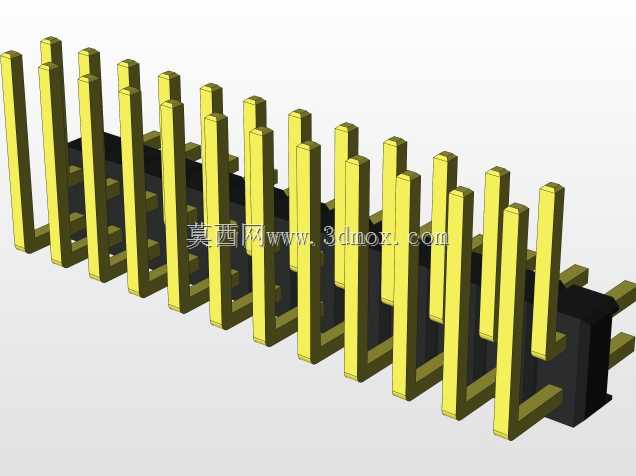

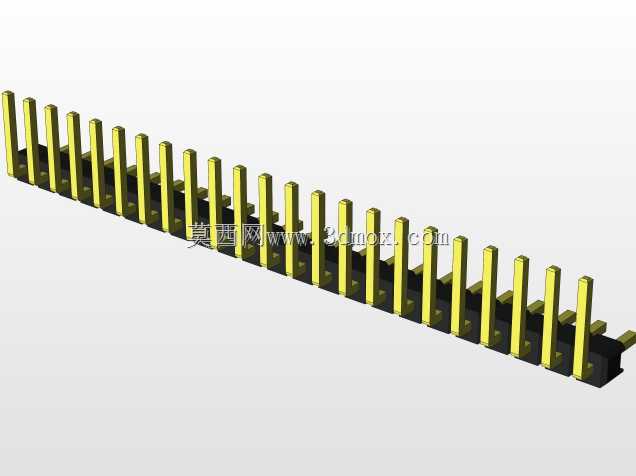

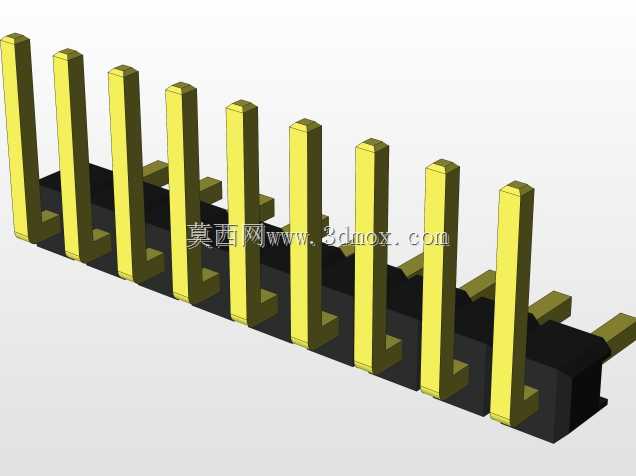

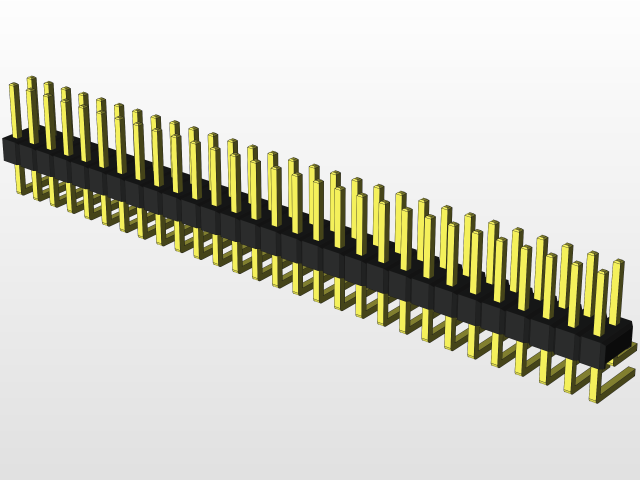

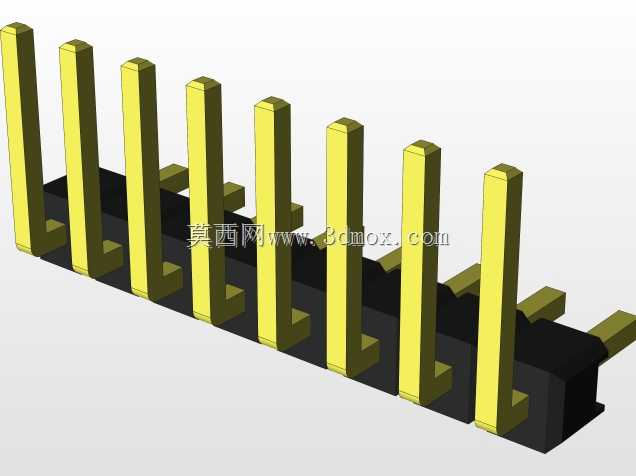

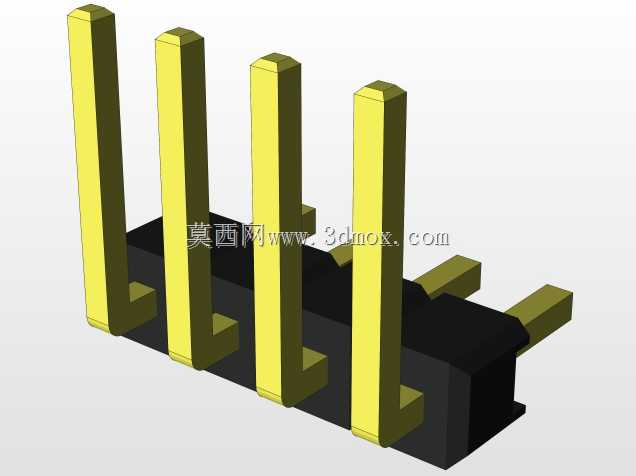

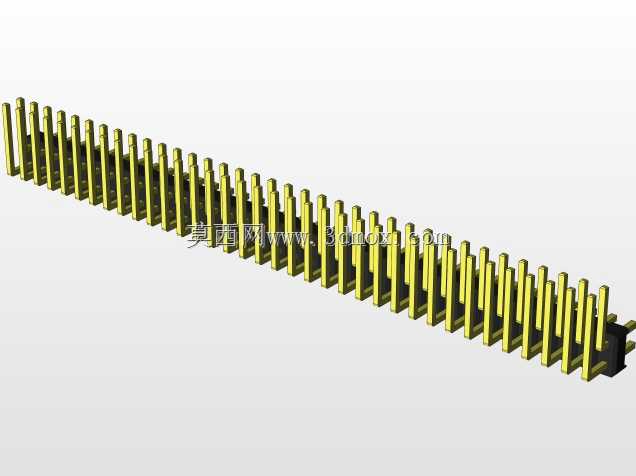

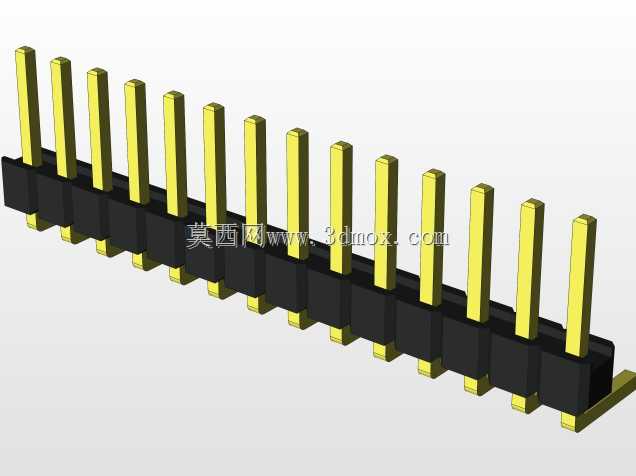

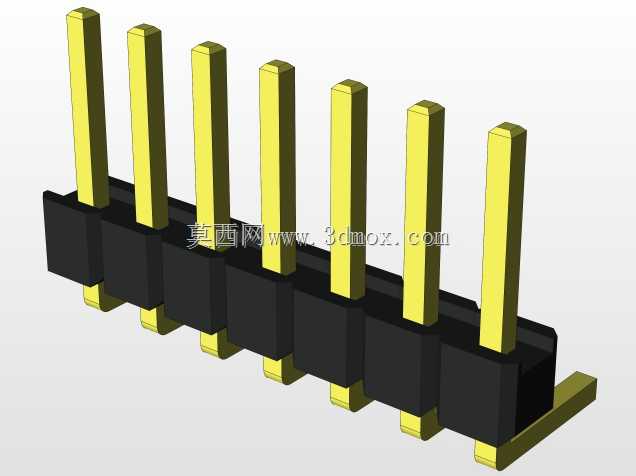

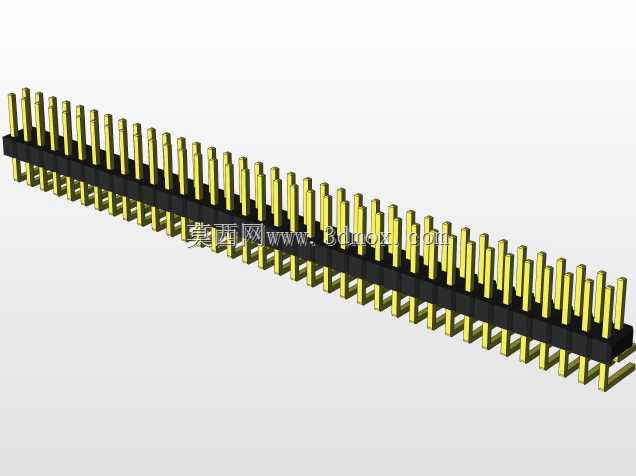

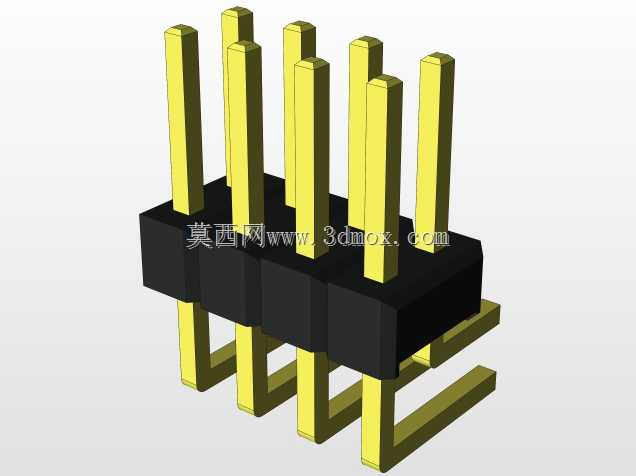

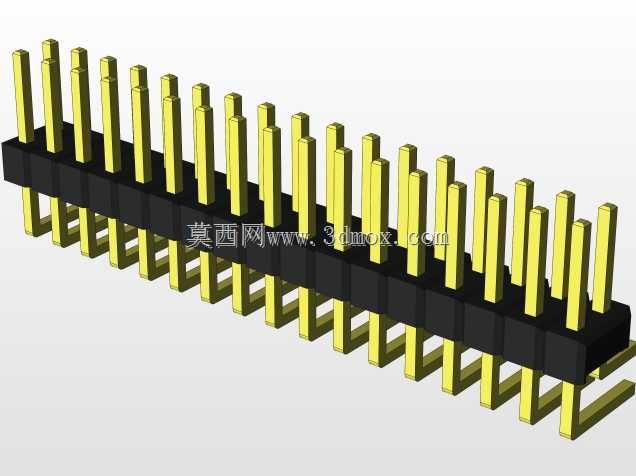

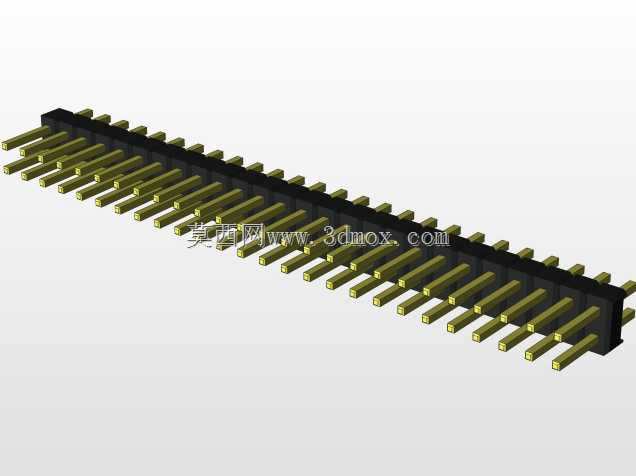

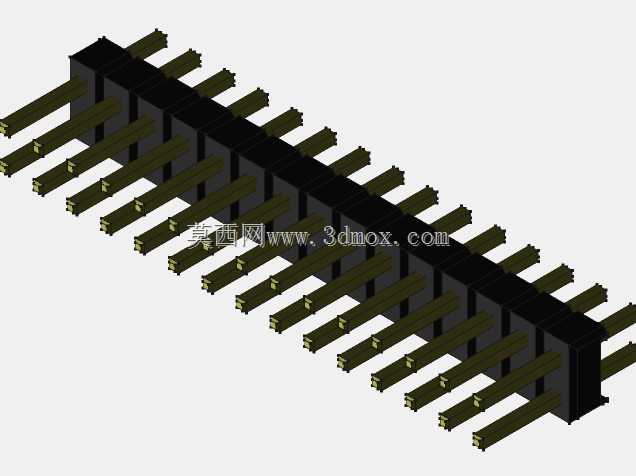

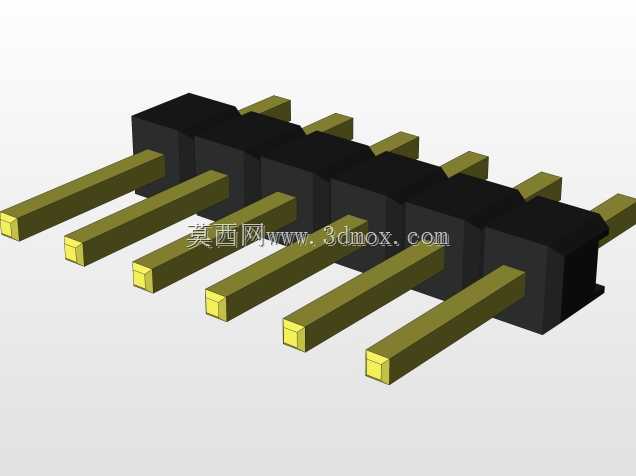

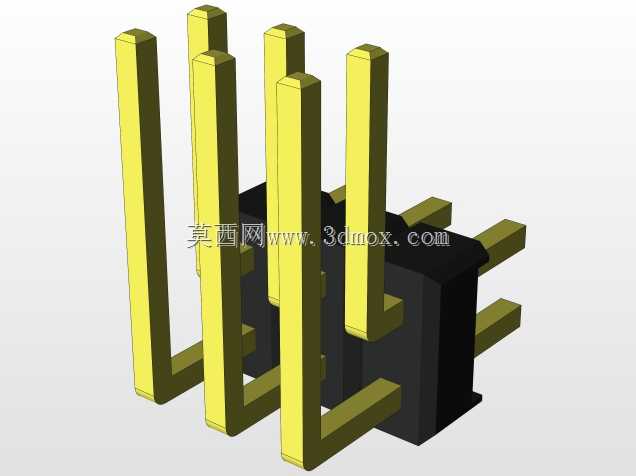

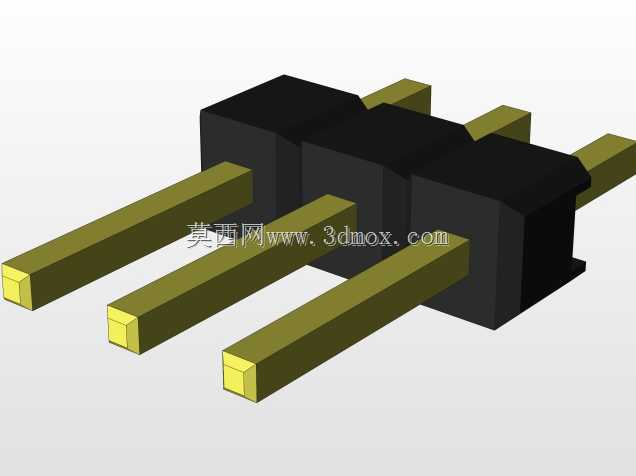

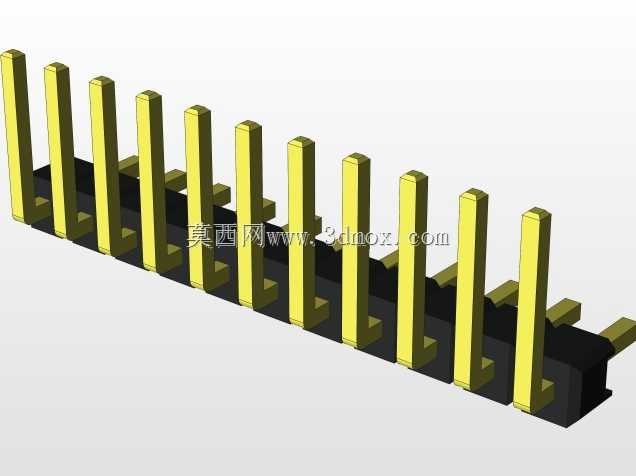

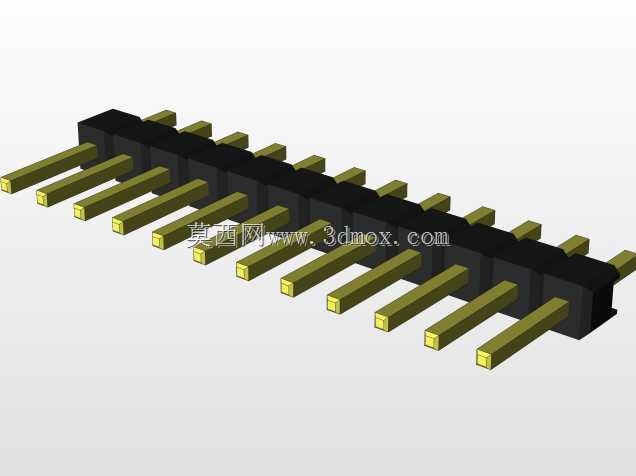

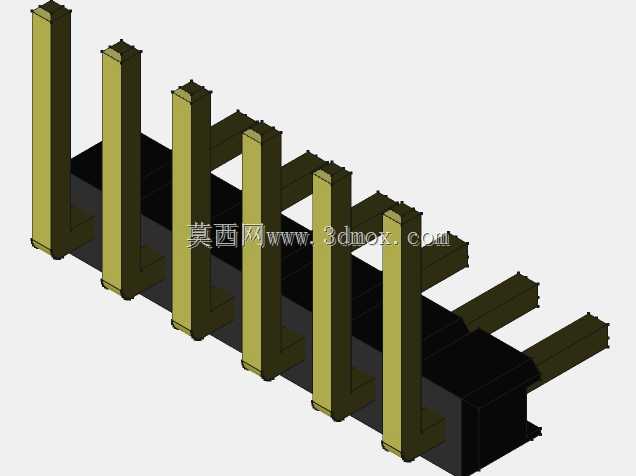

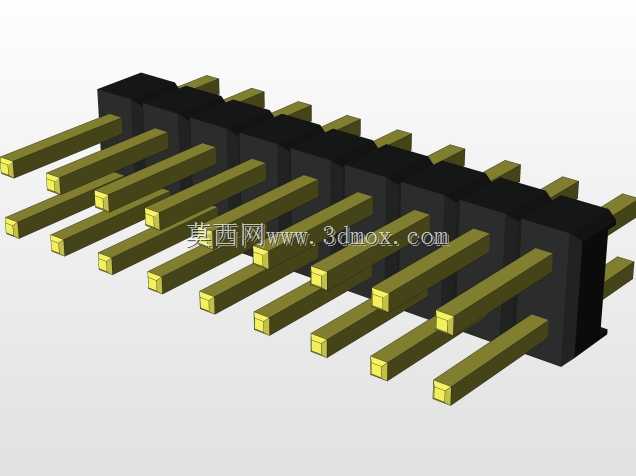

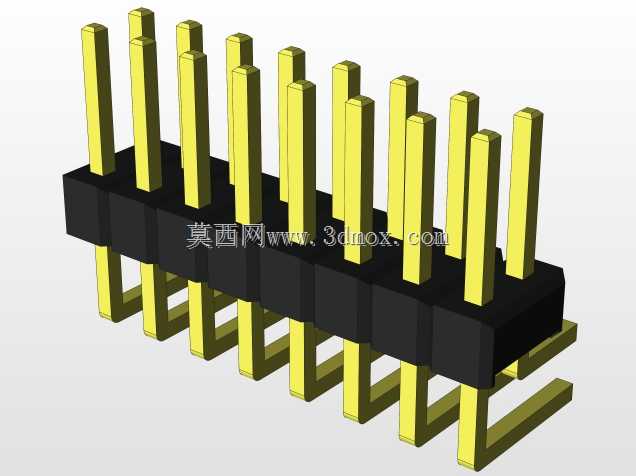

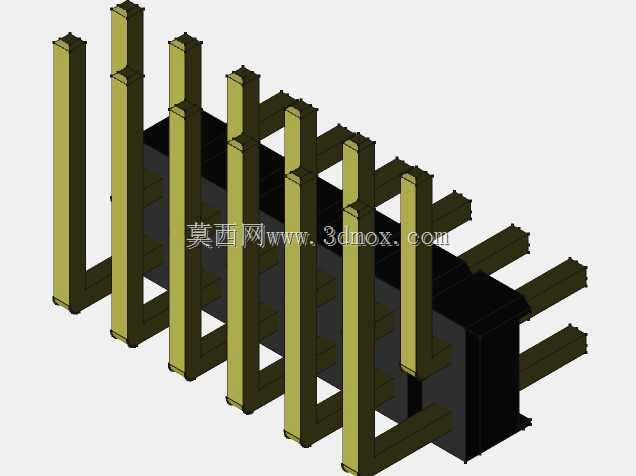

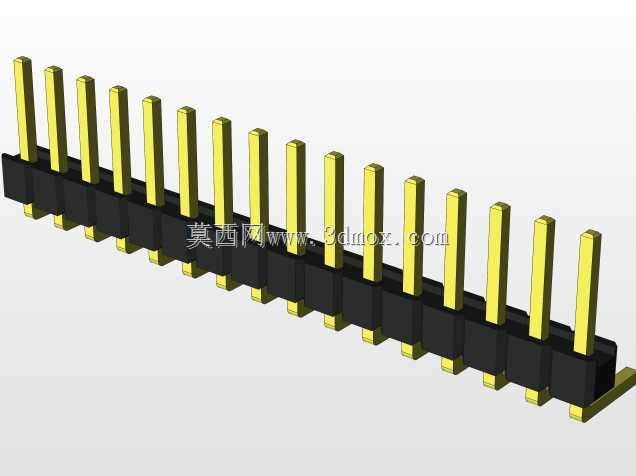

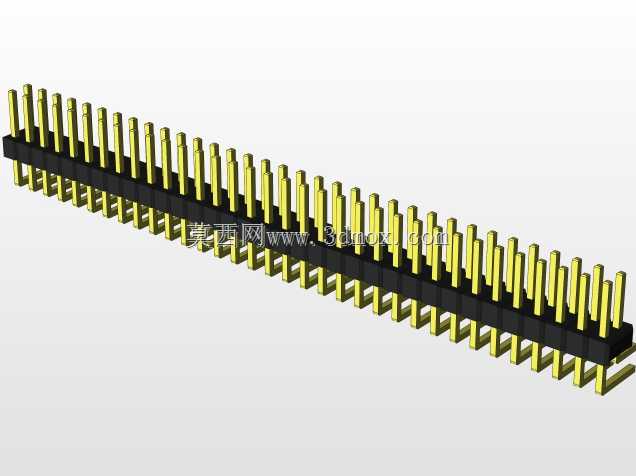

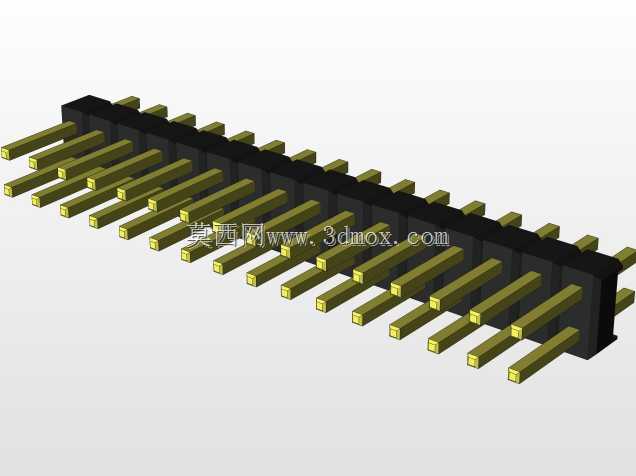

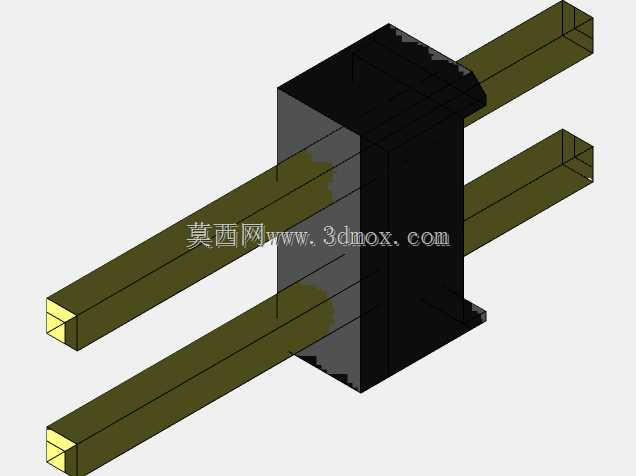

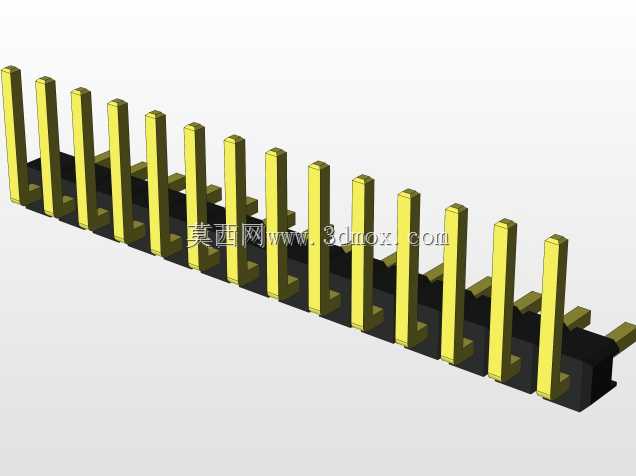

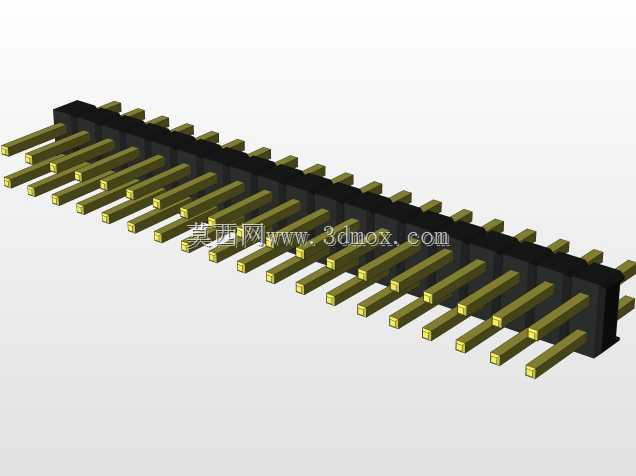

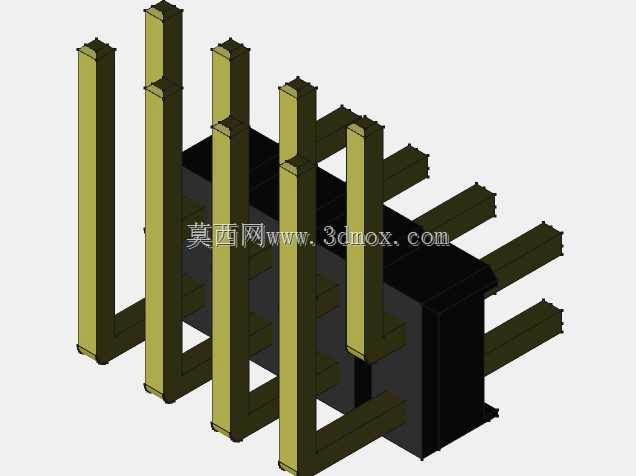

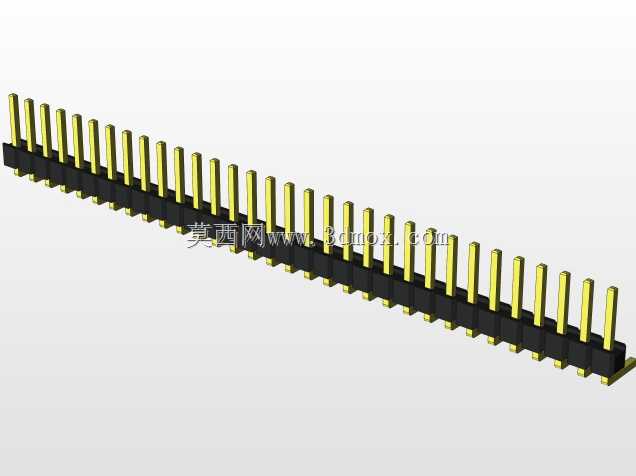

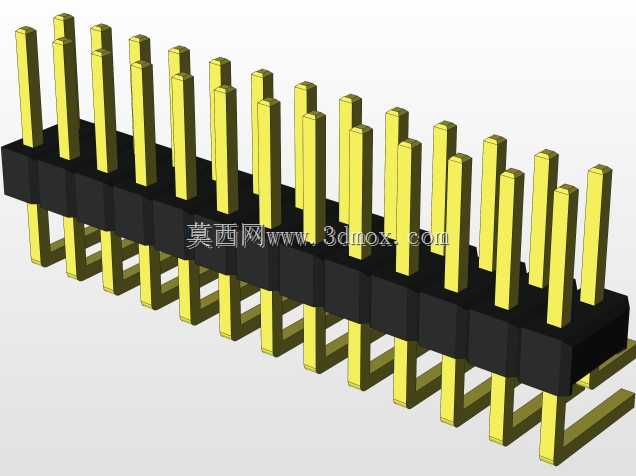

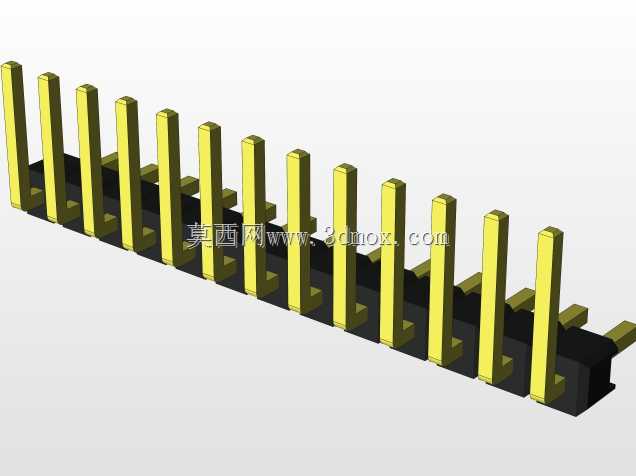

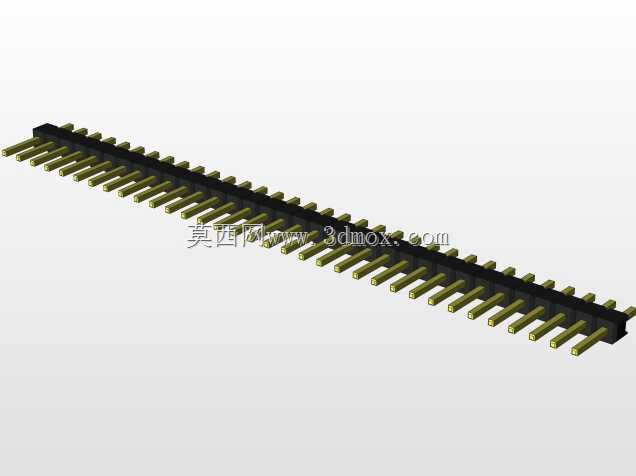

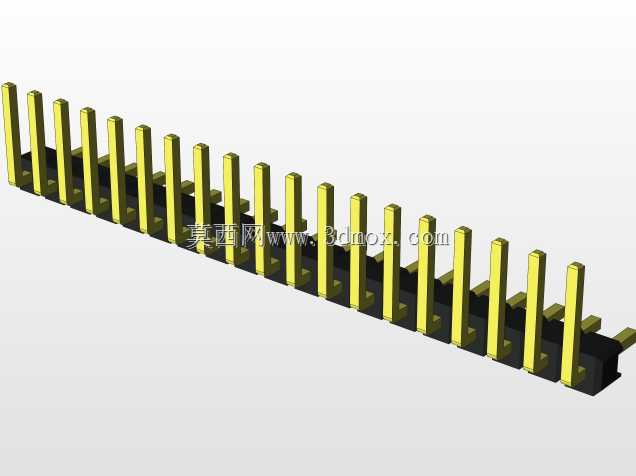

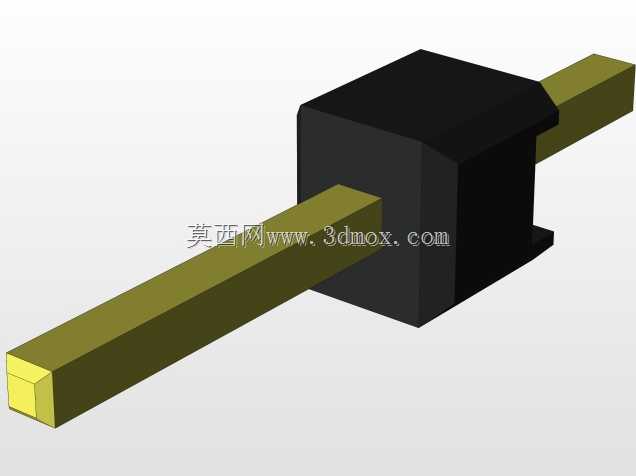

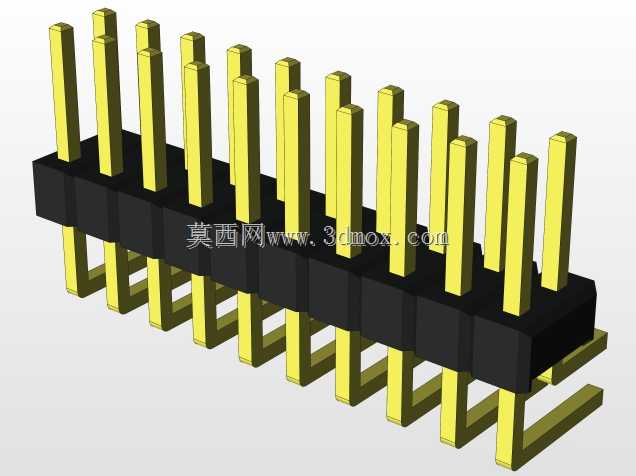

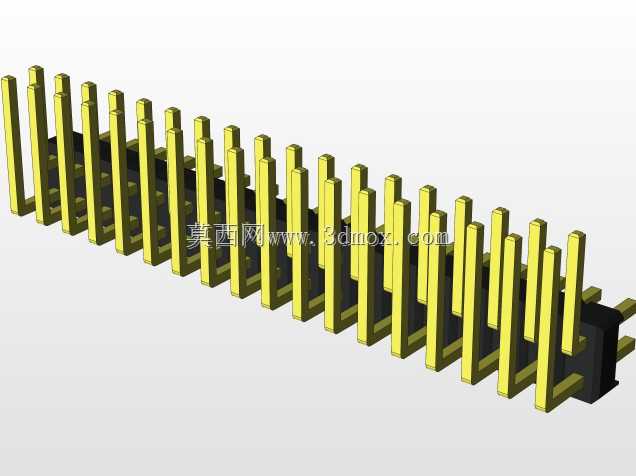

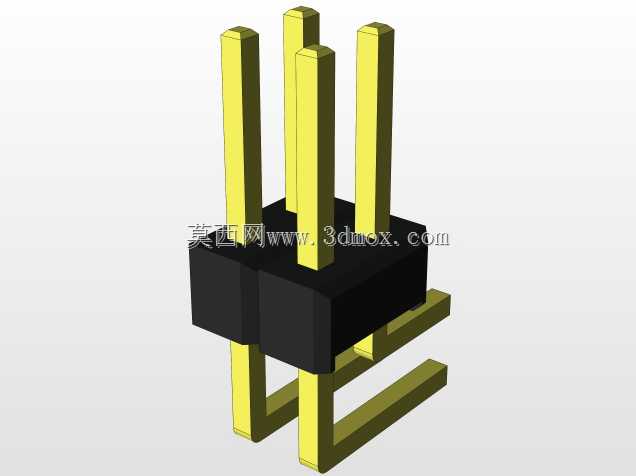

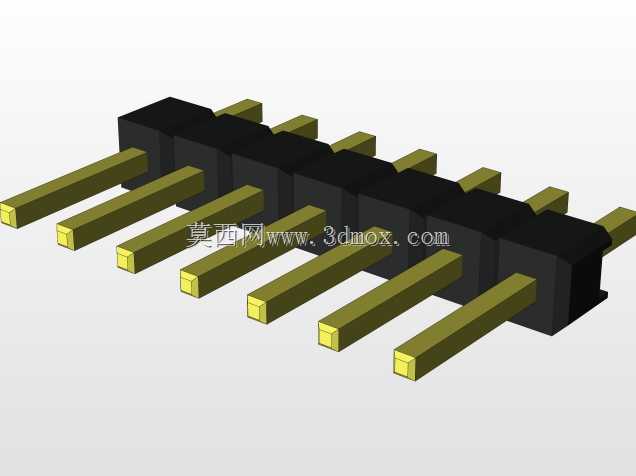

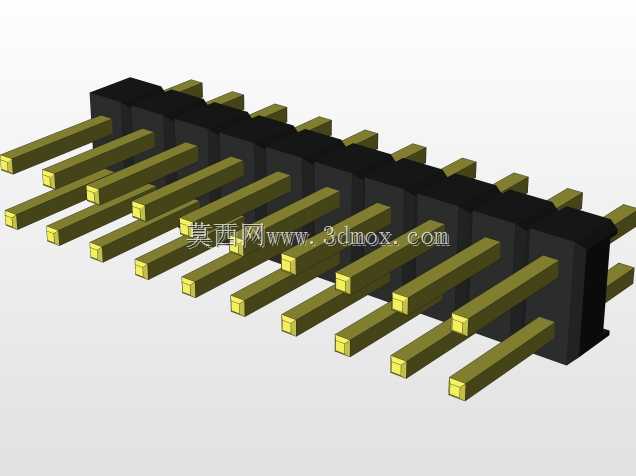

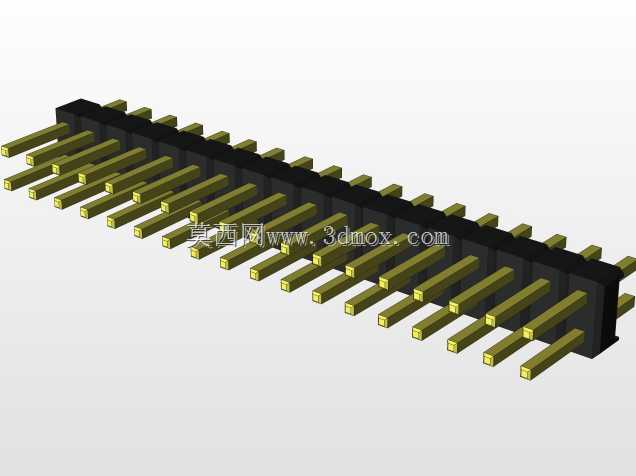

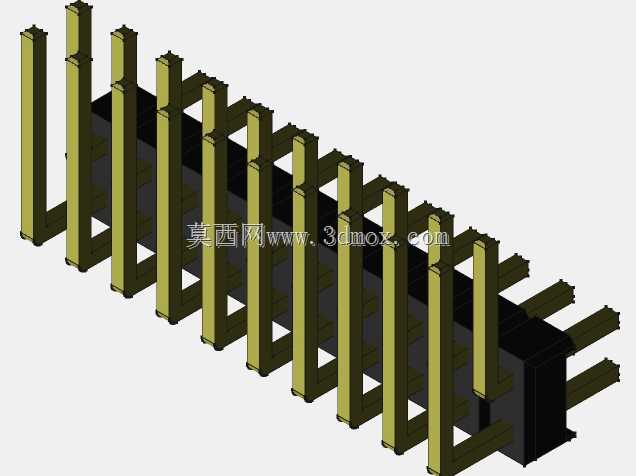

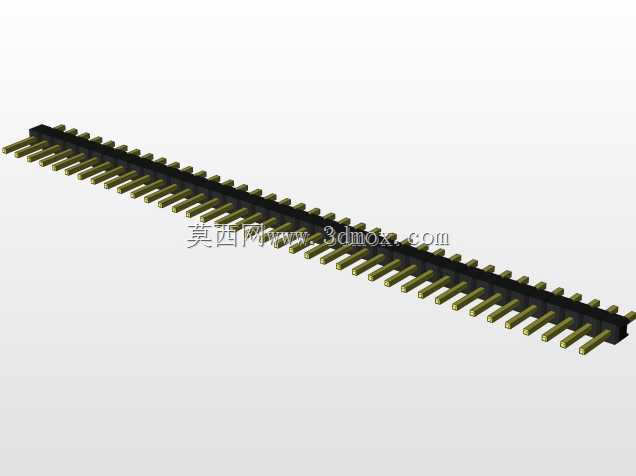

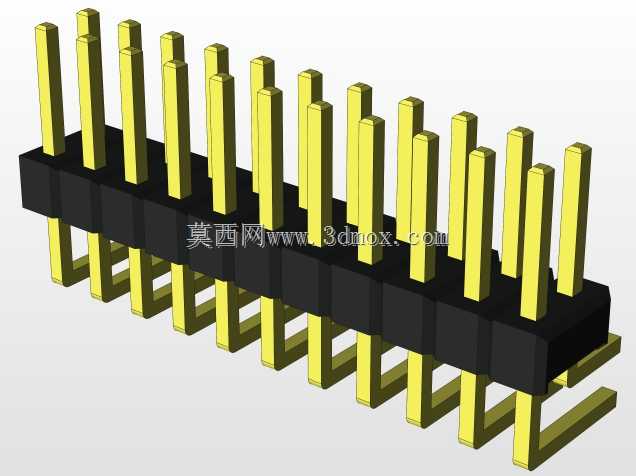

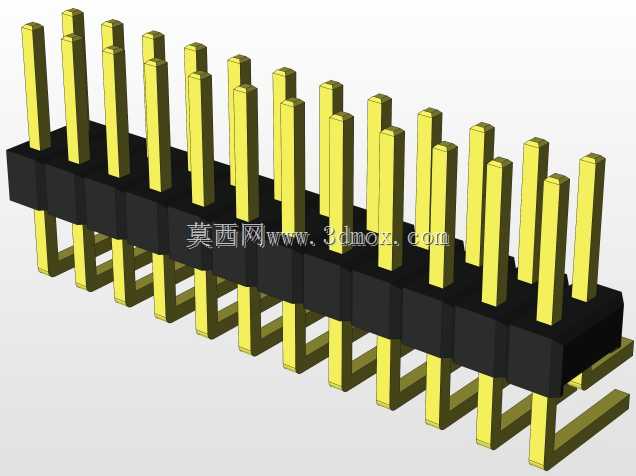

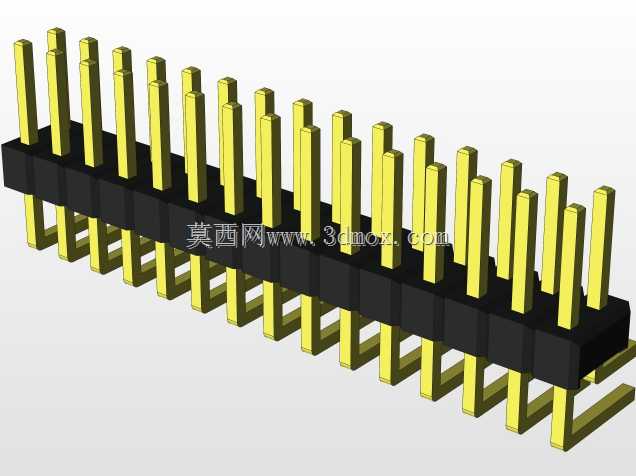

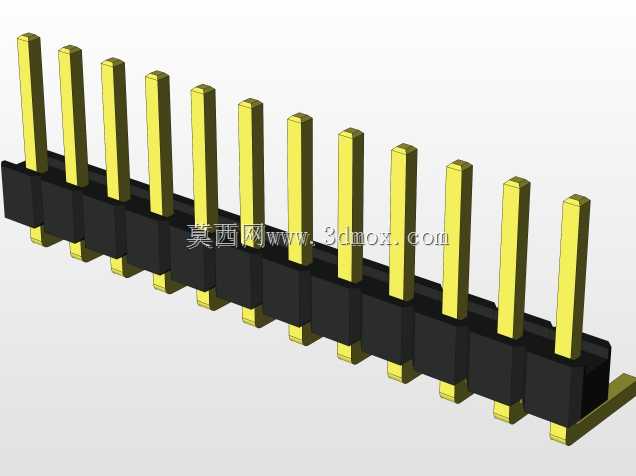

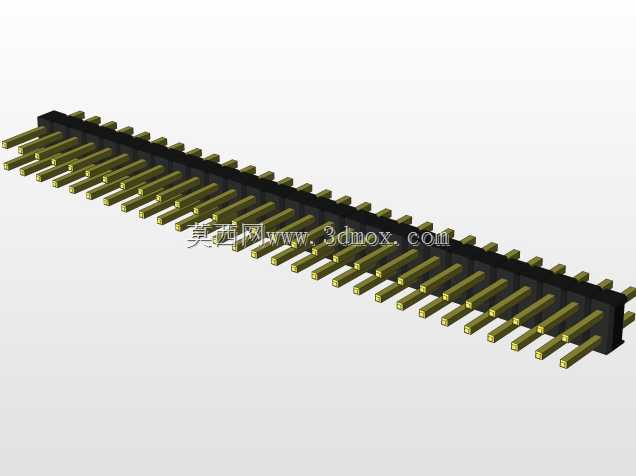

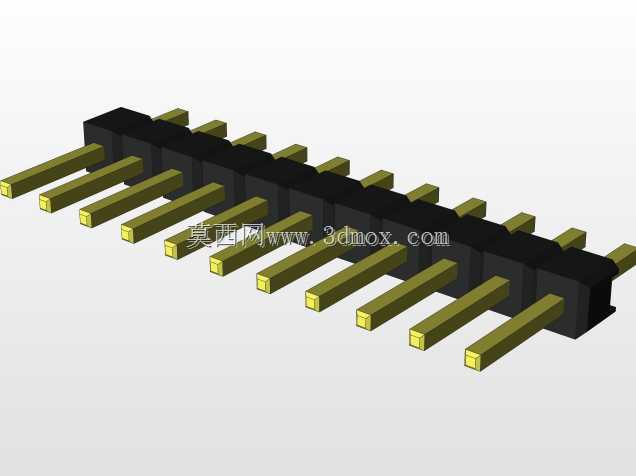

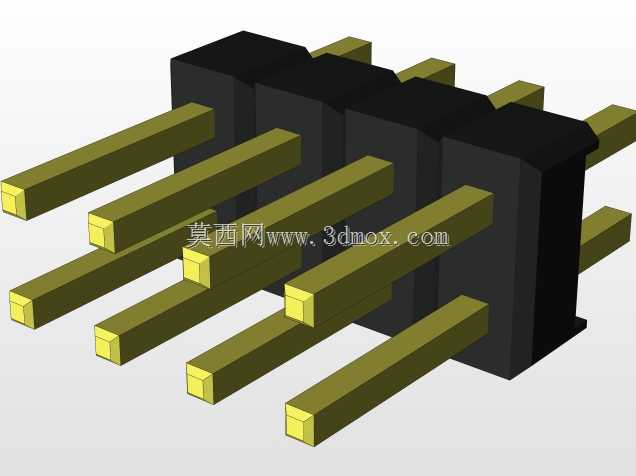

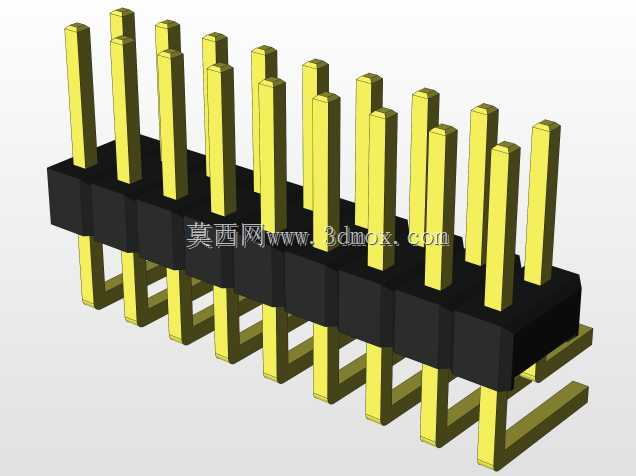

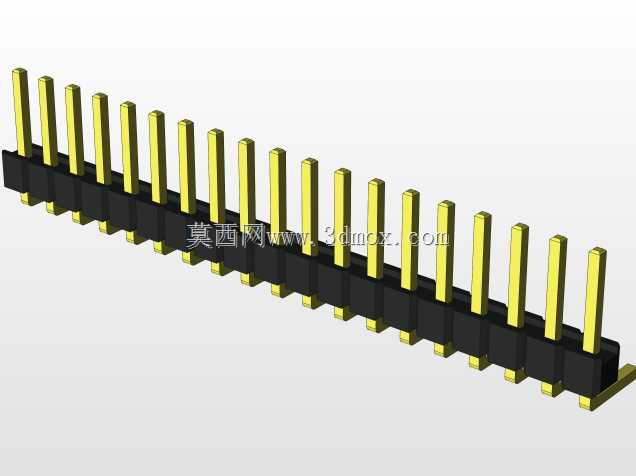

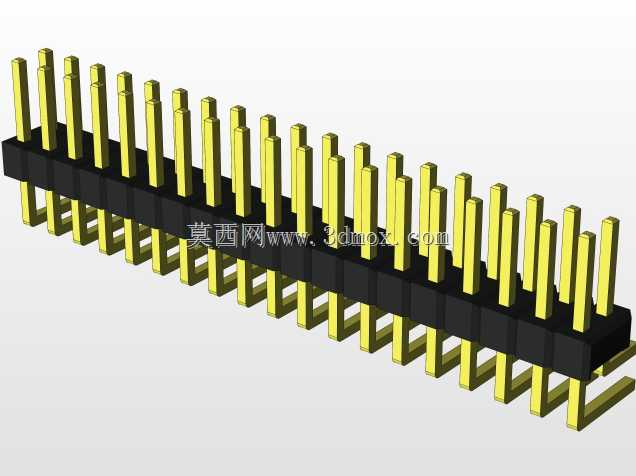

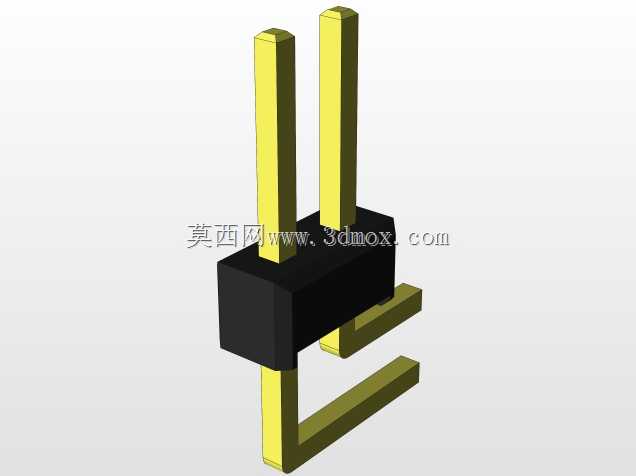

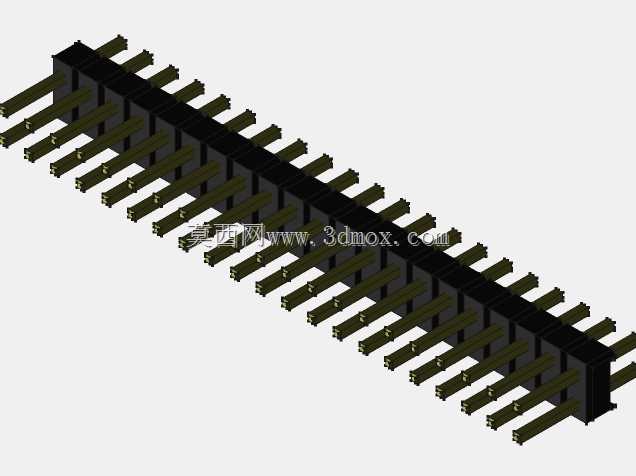

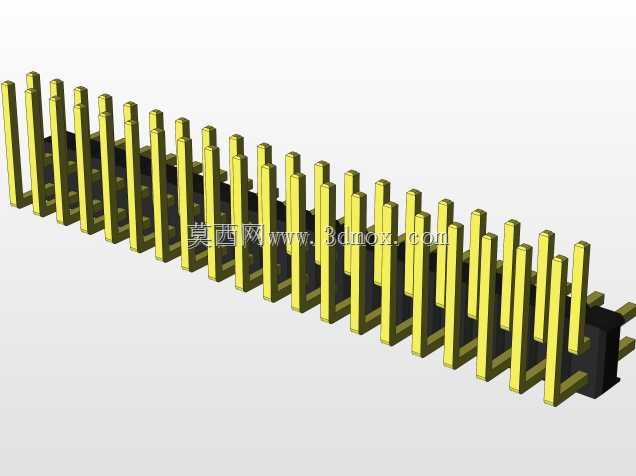

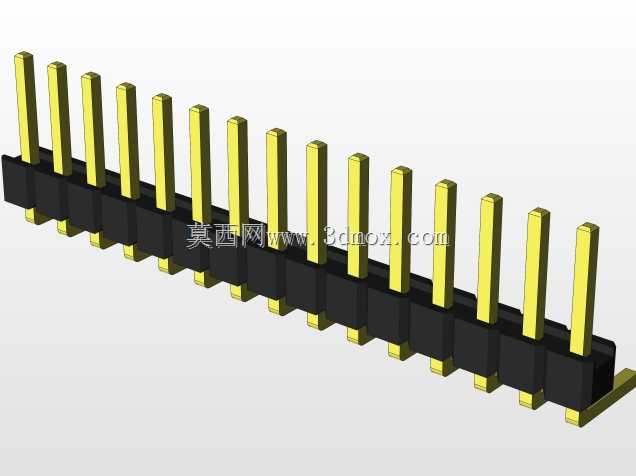

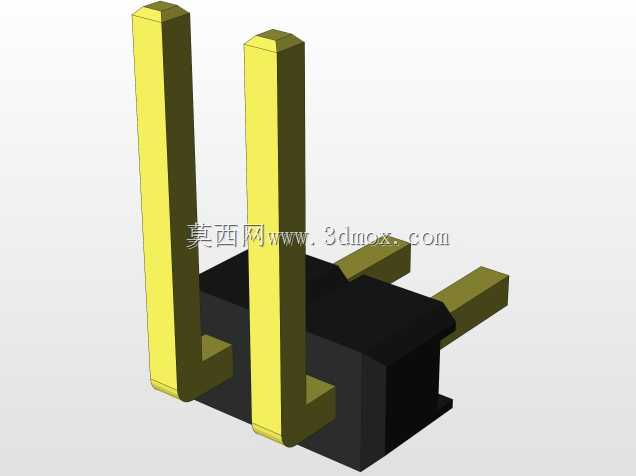

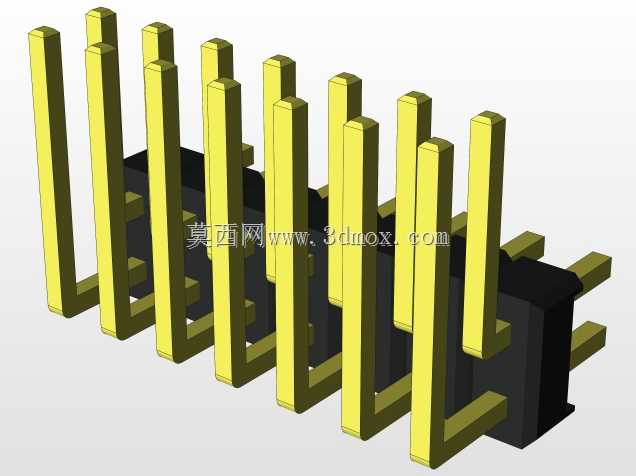

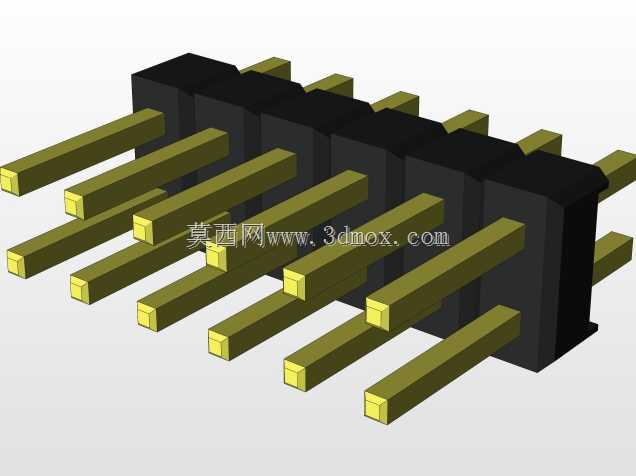

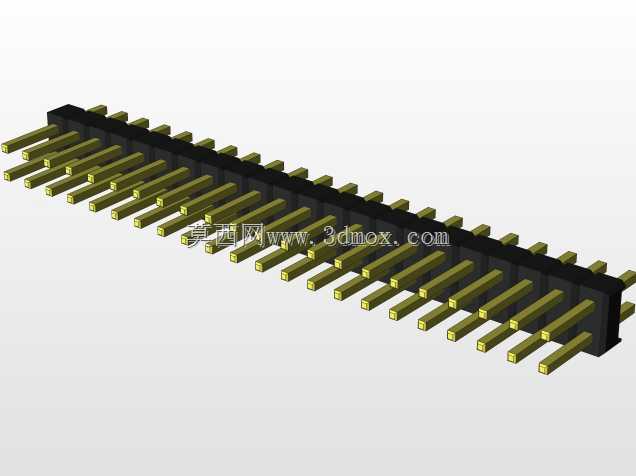

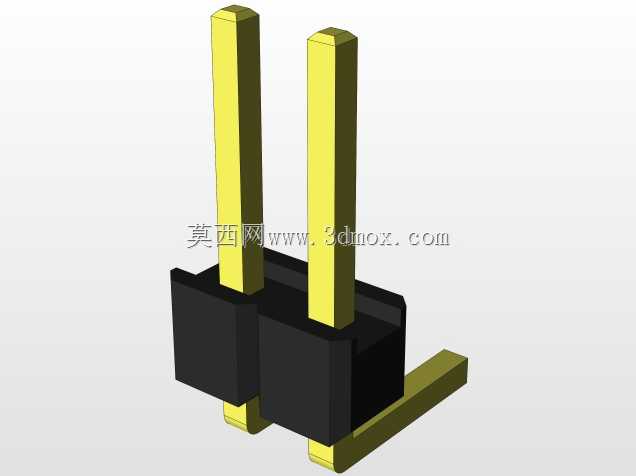

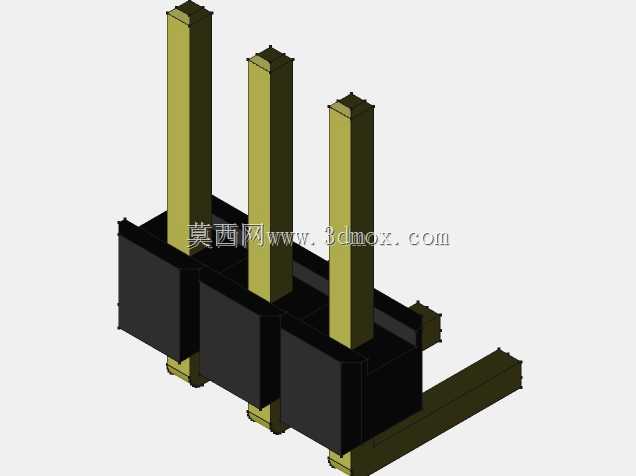

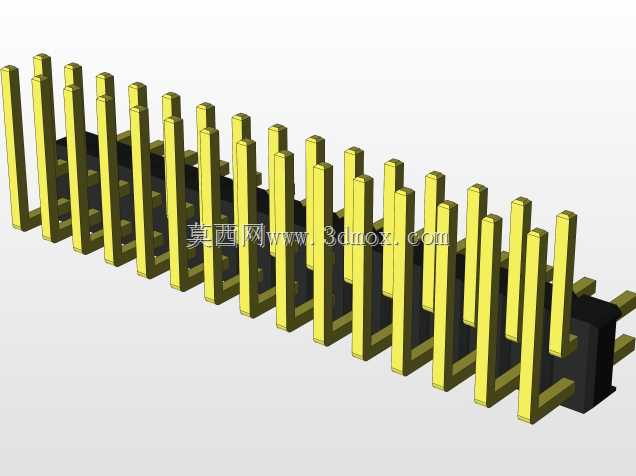

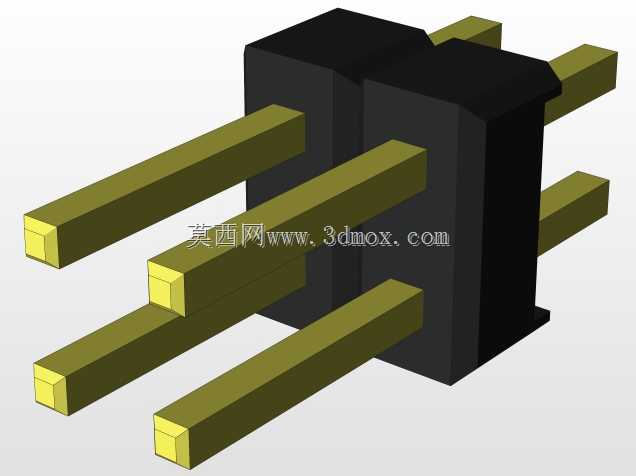

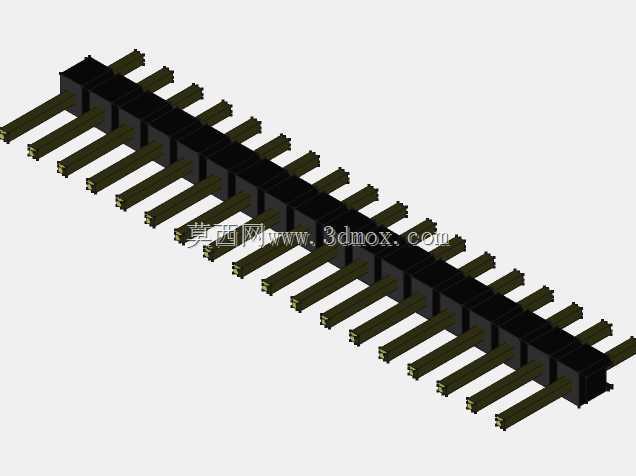

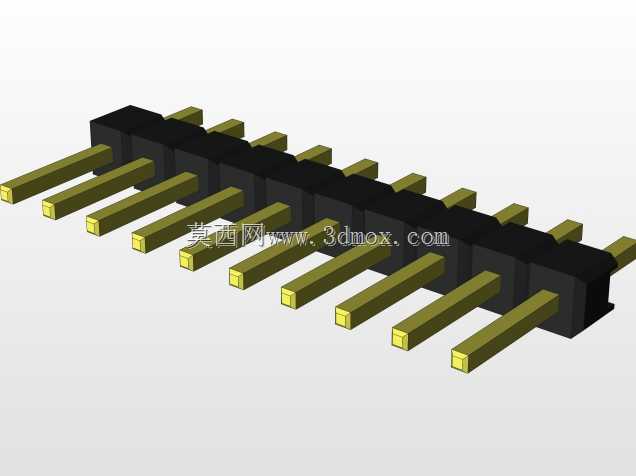

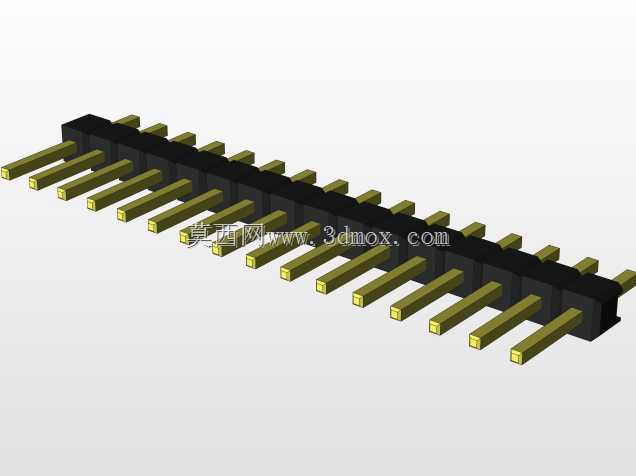

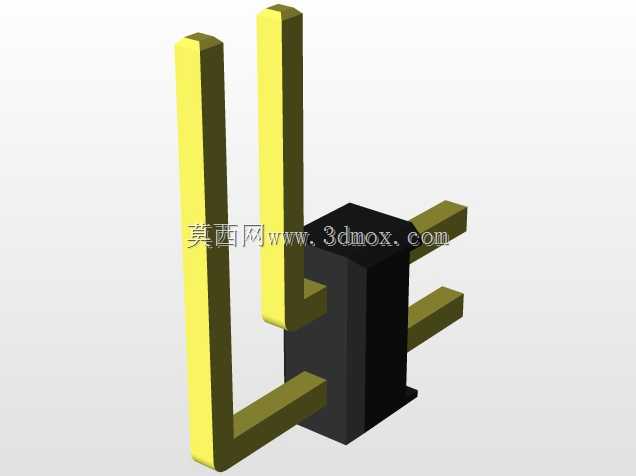

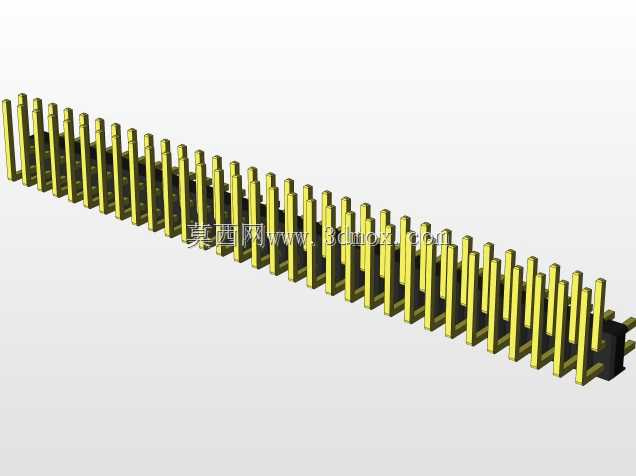

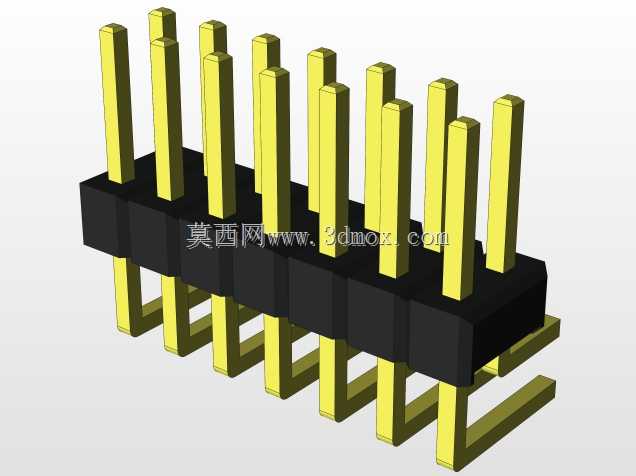

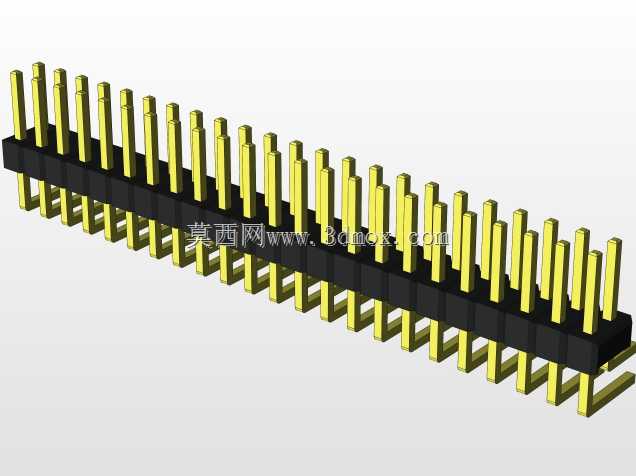

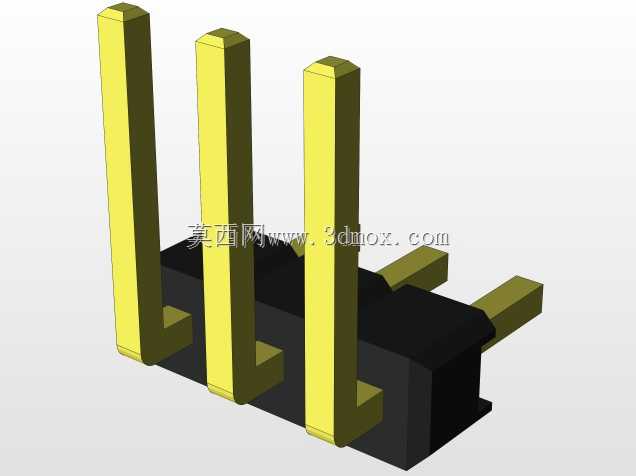

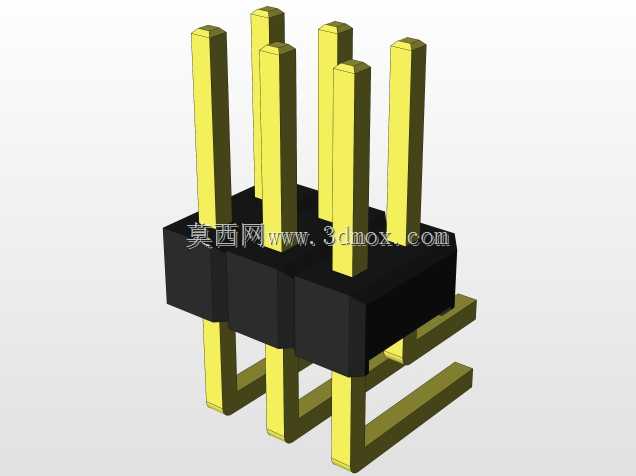

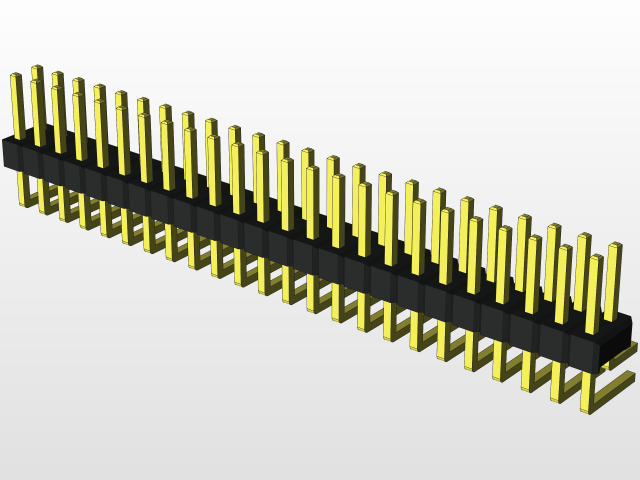

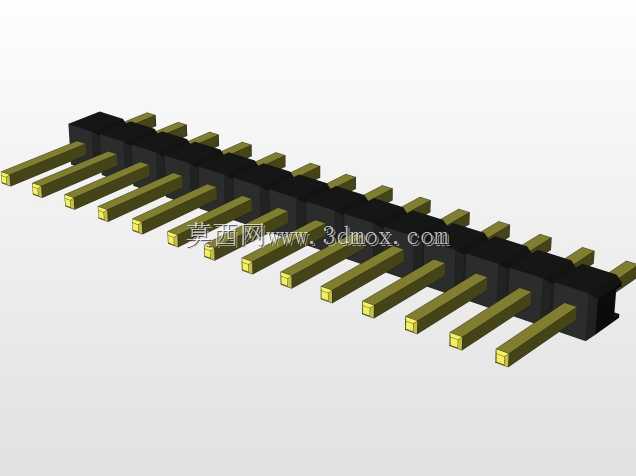

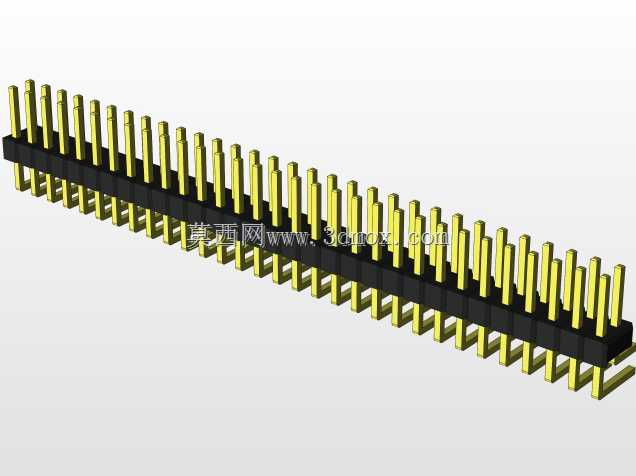

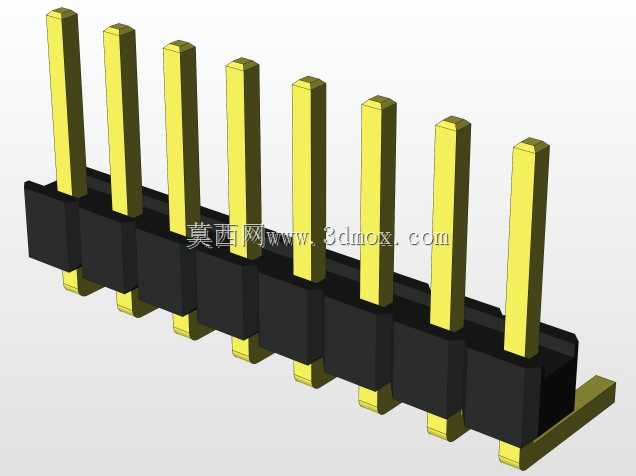

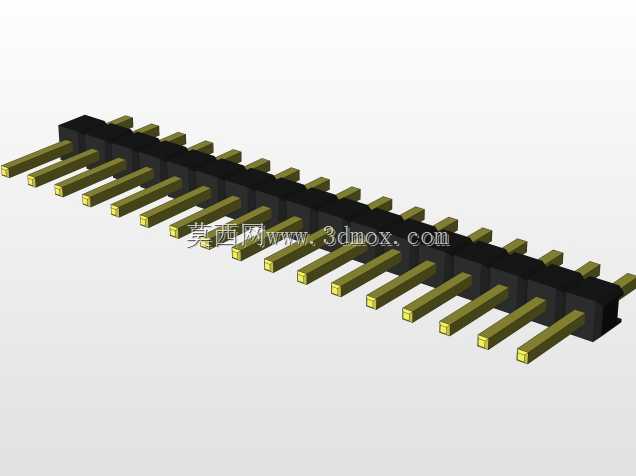

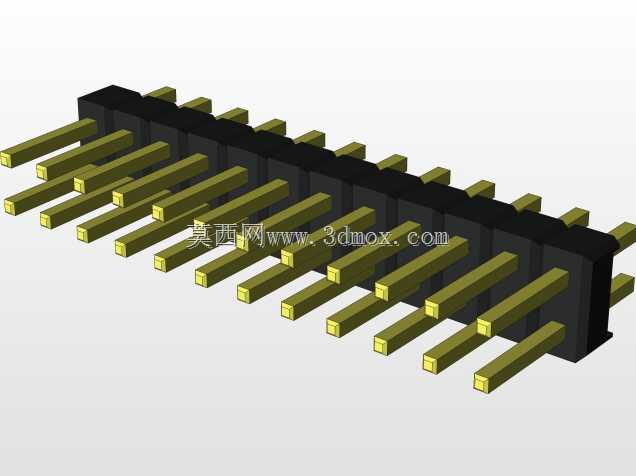

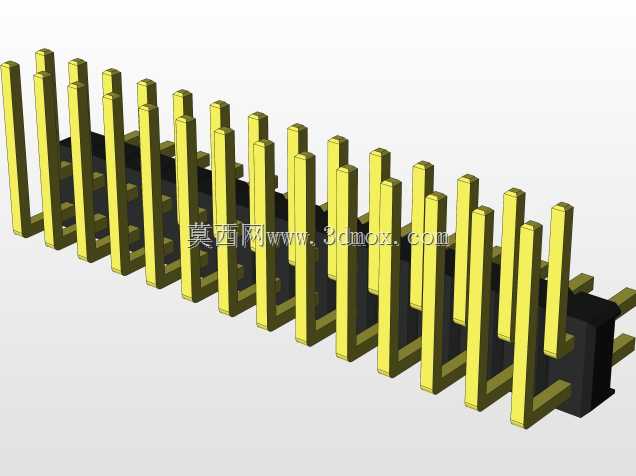

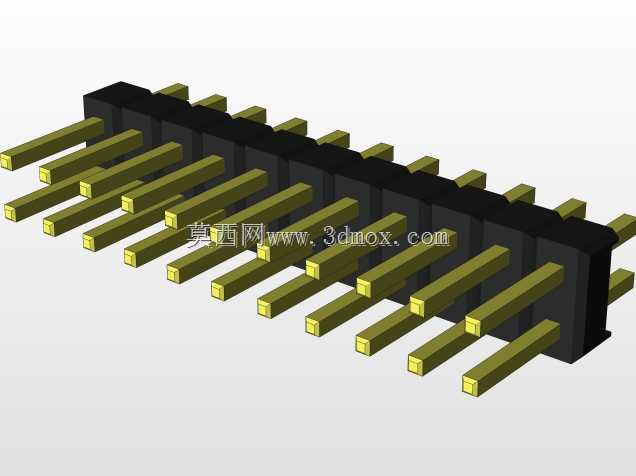

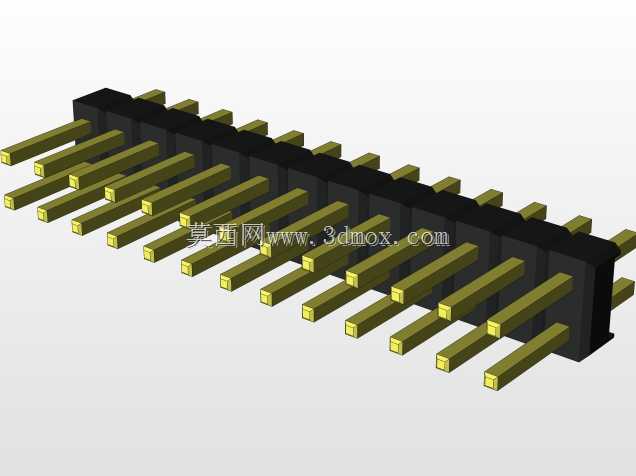

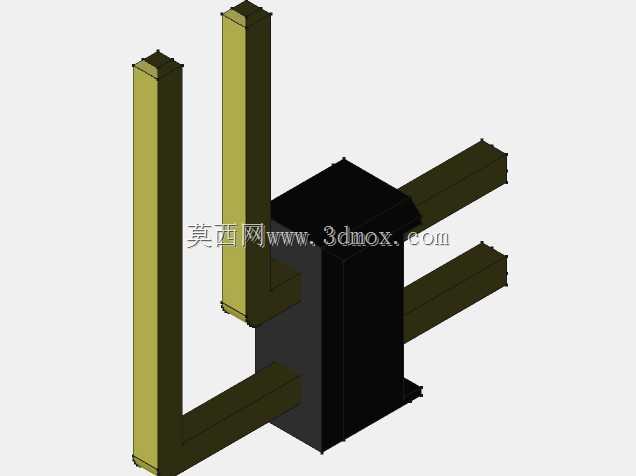

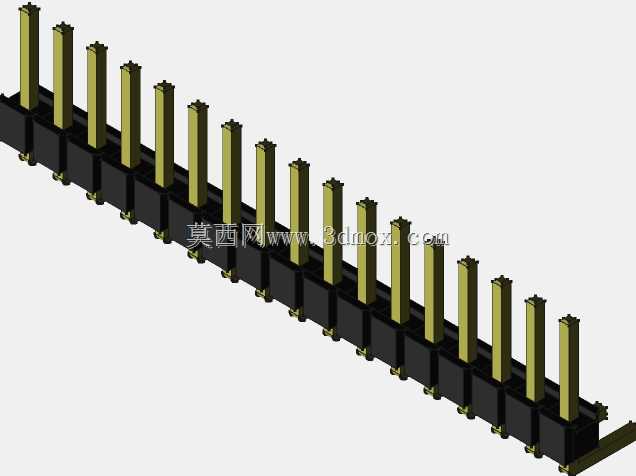

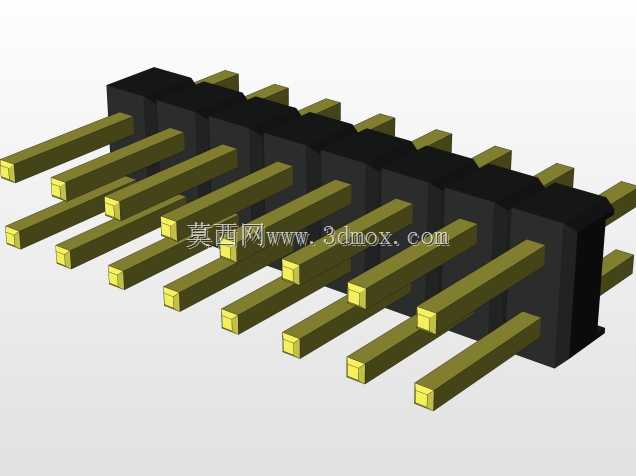

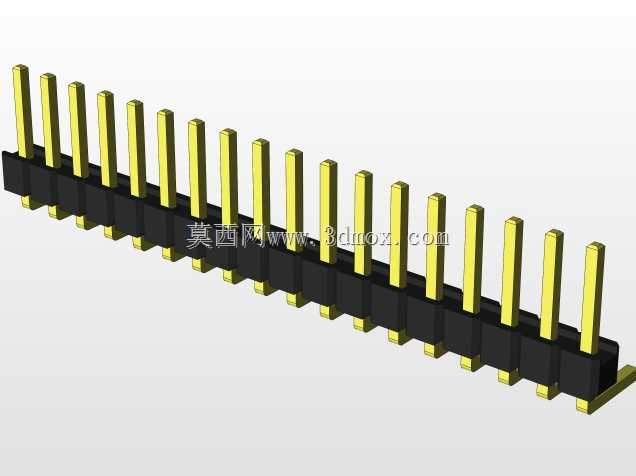

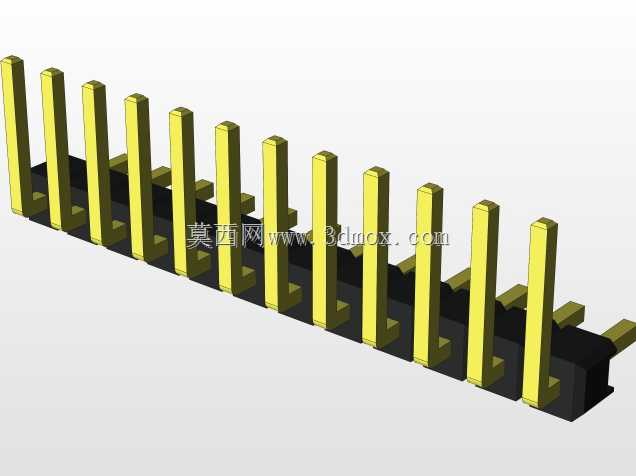

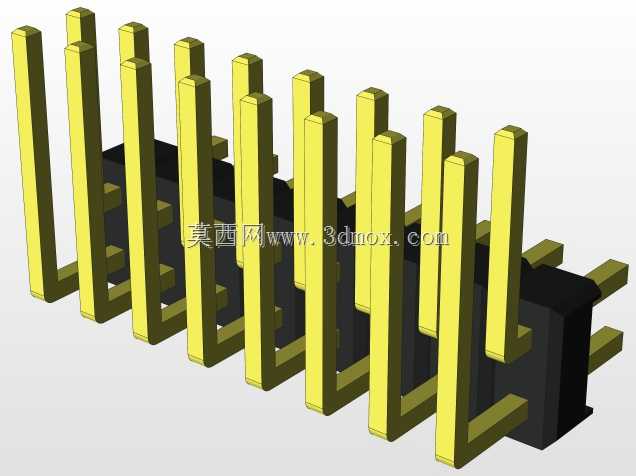

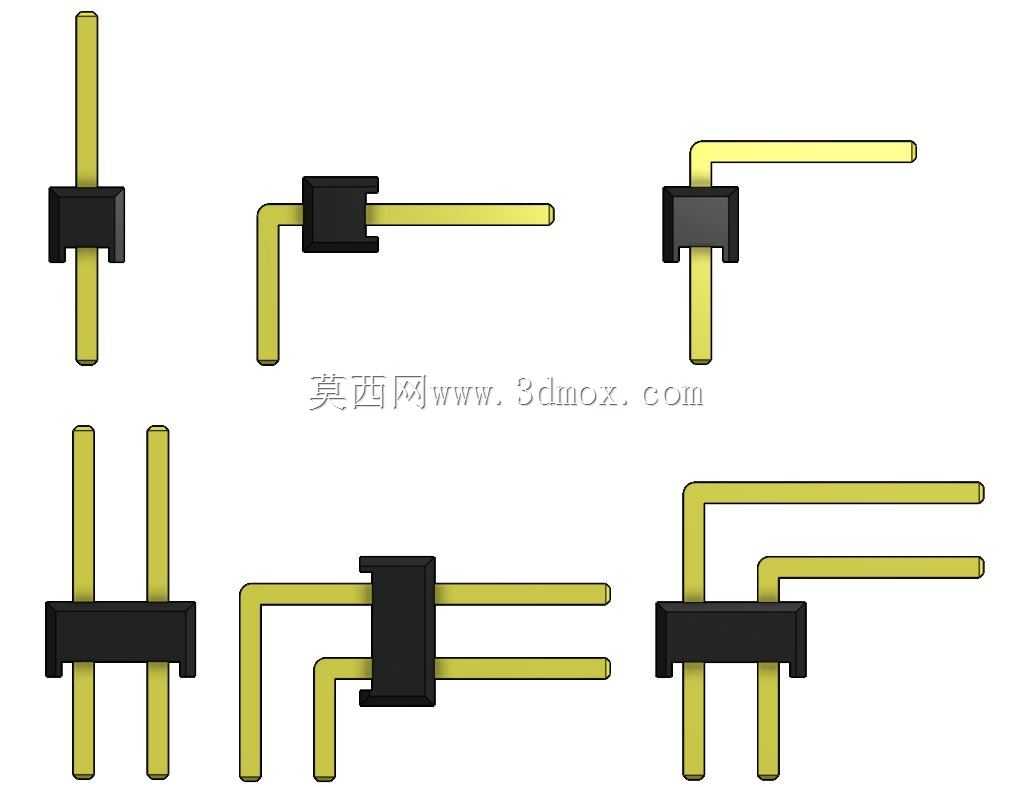

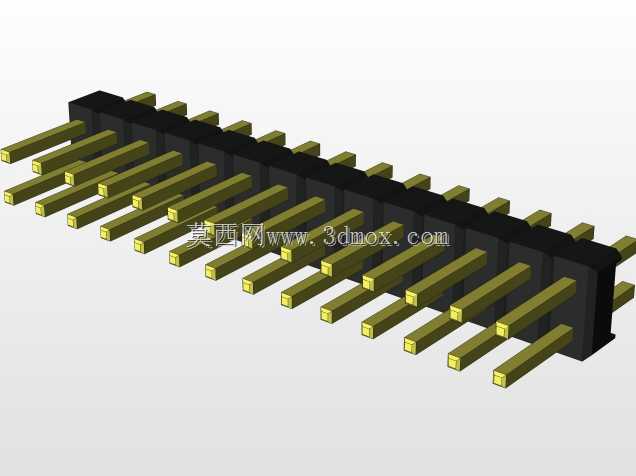

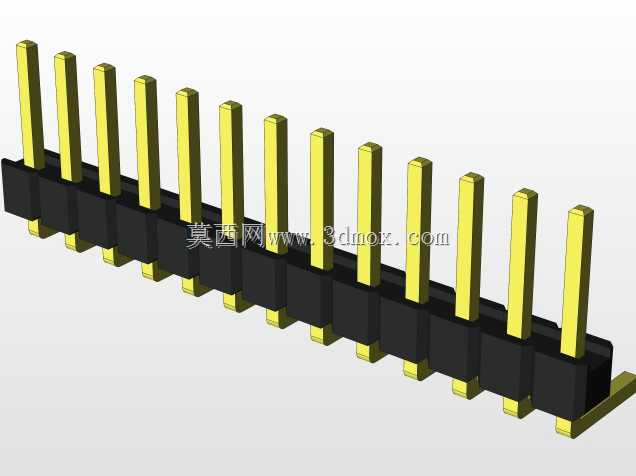

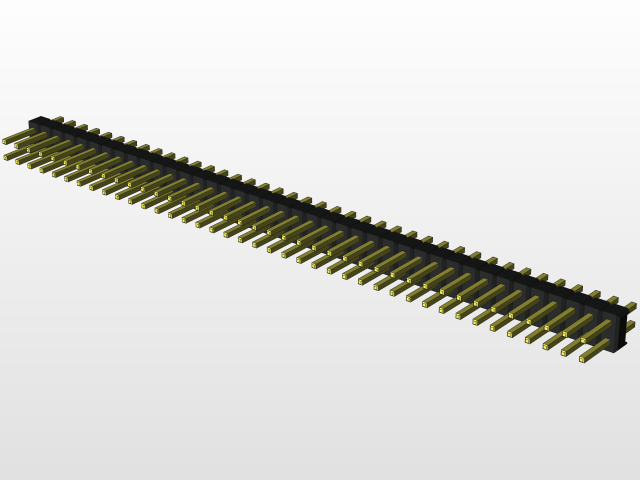

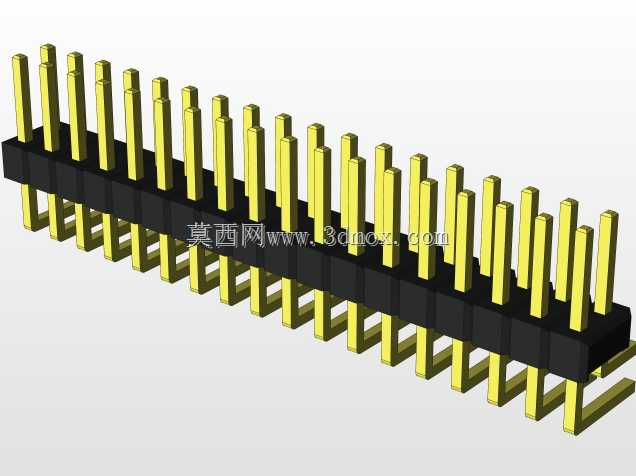

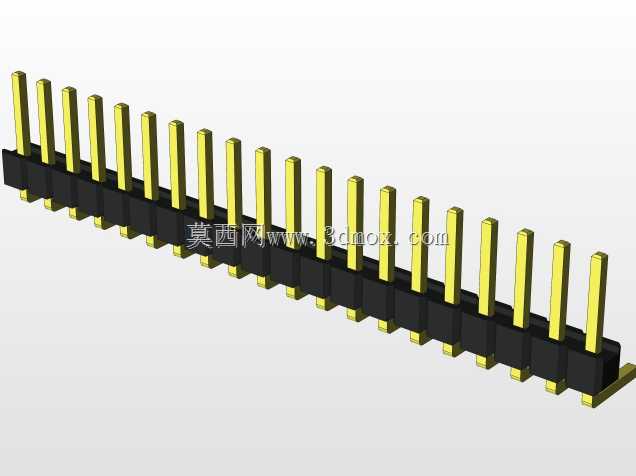

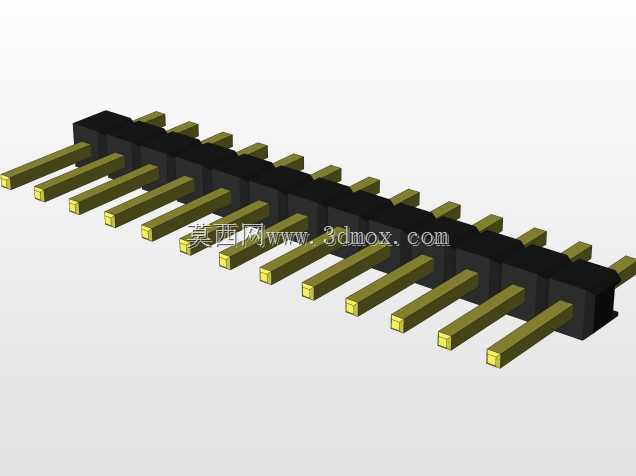

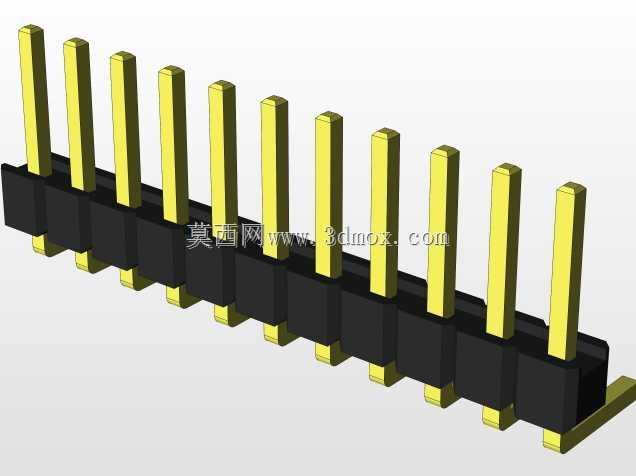

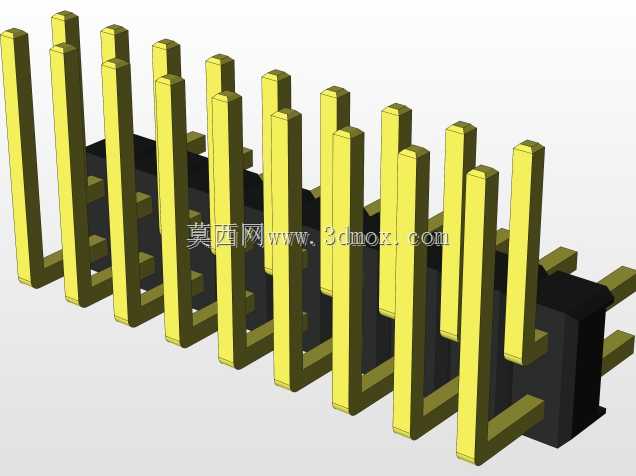

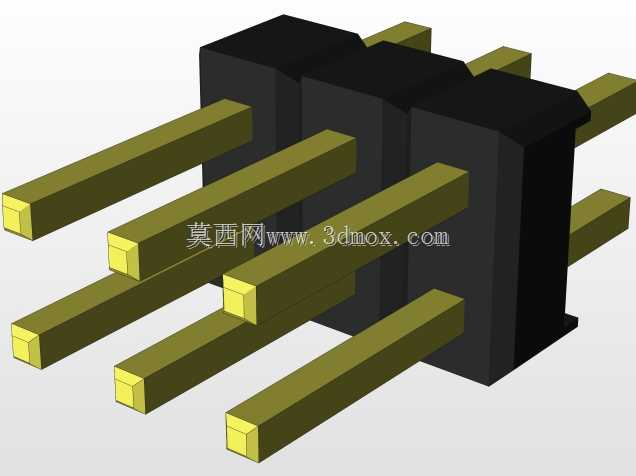

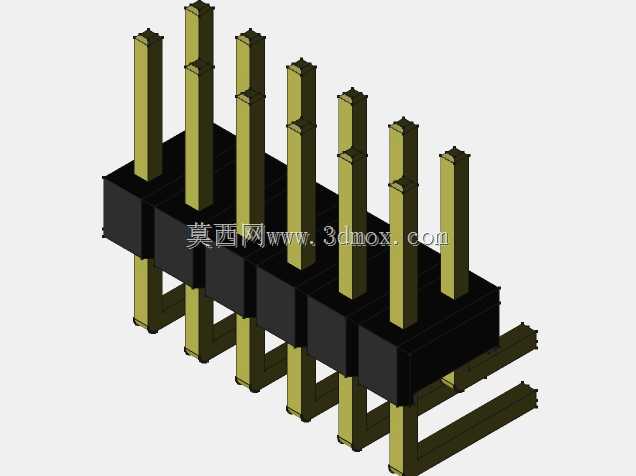

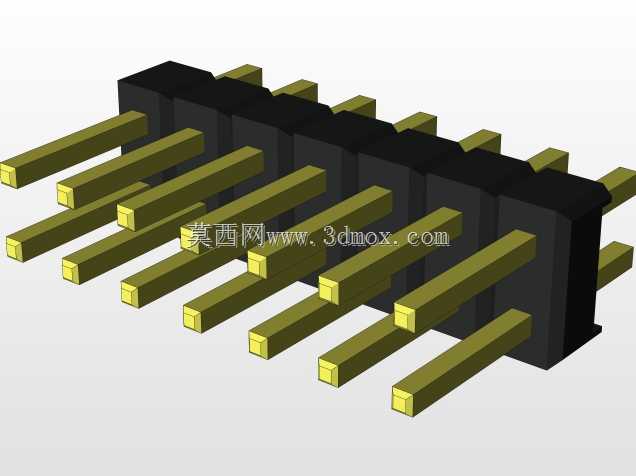

这些是典型的2.54mm(100mil)间距PCB磁头单列和双列直达40列(因此1x1直达1x40,2x1直达2x40)。90度单列和双列高剖面和低剖面(高意味着塑料块位于弯曲的垂直侧,低意味着塑料块位于弯曲的水平侧,高剖面的水平面因此略大于板上的引脚间距,而低剖面的水平引脚中心正好是引脚间距的一半)。注:低剖面是2xN最常见的布置,虽然High-Profile是1xN最常见的配置--至少在您从中国购买邮件头时是这样的:-)源步骤文件是在OnShape中创建的,但它是一个公共文档,您可以在此处复制和编辑:https://goo.gl/naajdE(如果碰巧你需要超过x40,通过创建文档的副本,在OnShape中更改#PinCount变量,重新生成后,右键单击“零件工作空间”选项卡,即可导出到您选择的格式。)组成批量的wrl文件是使用FreeCAD脚本(包括以供参考)生成的,通过复制和组合[1,2] x01步骤文件的适当次数。我为我的个人DipTrace零件库做了这些,默认情况下包含在DipTrace库中的那些不是很好
标签:
- 模型大小 :260.64 MB
- 消 耗 :5莫西点
- 下载次数 :
- 包含文件 :Other,Other,Other,Other,Other,Other,Other,Other,Other,STEP / IGES,Other,Other,Other,STEP / IGES,STEP / IGES,STEP / IGES,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,STEP / IGES,Other,Other,Other,Other,Other,Othe
