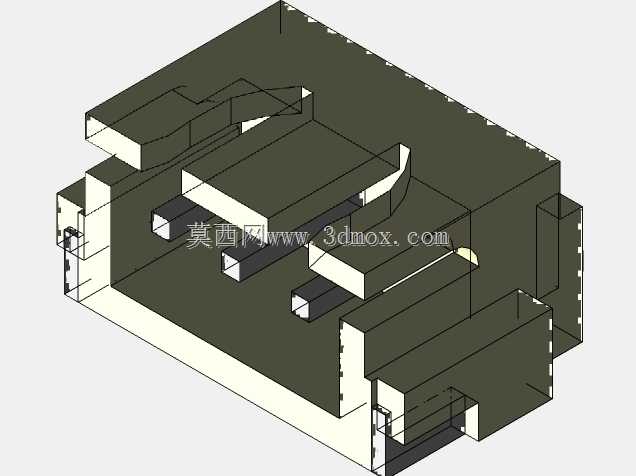

XH型2.5mm间距表面安装水平三极接插件

在消费电子、工业控制板卡、小型机电设备的内部布线场景里，板对板、线对板的信号与小功率电力传输，始终需要兼顾连接可靠性、贴装适配性与空间利用率的接插部件，这款2.5mm间距的表面安装水平三极插座，正是针对这类板端接线需求开发的适配结构。不同于传统直插式接线座需要在PCB上预留贯穿安装孔、过波峰焊时容易出现孔位透锡不良的问题，这款插座采用表面贴装设计，焊盘全部布置在PCB表层，适配回流焊工艺，能和板上其他表贴元器件同步完成焊接，减少工序切换带来的精度偏差，也能避免直插件焊脚过长导致的板背面空间占用问题，对厚度受限的紧凑型控制板、超薄型家电主控板适配性更好。从结构设计逻辑来看，这款插座采用水平出线方向，接线完成后导线走向与PCB板面平行，不会在垂直板面方向额外占用堆叠空间，非常适合多层板堆叠、设备内部竖向安装间隙不足的场景，比如小型PLC扩展模块、便携检测仪器的内部接线位，不会因为接线座的竖向高度影响上层板卡或者外壳的装配。三个接线极的中心间距严格控制在2.5mm，符合行业通用的XH系列接插件的尺寸规范，能和同规格的插头端实现完全互配，插合时的锁紧结构藏在插座壳体内部，插合到位后会有清晰的卡位反馈，能避免设备运输、运行过程中受振动影响出现接线松脱的问题，常规工况下能稳定承载小功率控制回路的电流传输，满足信号采集、低压供电这类回路的连接需求。从安装边界来看，这款插座的壳体外形做了倒角处理，贴装时和周边表贴元器件的安全间隙可以控制在0.8mm以内，不会出现和相邻电阻、电容等元件的干涉问题；底部的贴装焊脚做了加宽处理，焊接后和PCB的结合强度更高，能承受多次插拔带来的外力冲击，不会因为反复插拔导致焊盘脱落。壳体的绝缘结构采用分隔式设计，三个极位之间有独立的绝缘挡墙，能避免极间飞锡、积尘导致的短路风险，在常规工业环境的温湿度范围内，绝缘性能可以满足低压控制回路的安全要求。在实际选型应用中，这类插座常被用在智能家居主控板、小型伺服驱动器的信号接线端、3D打印机的控制板外接端口等位置，相比间距更小的接插件，2.5mm的间距对手工接线的容错率更高，现场装配时不需要过于精细的操作就能完成导线压接与插合，能降低产线装配的操作难度，同时水平出线的方式也能让内部线束排布更规整，方便线束的捆扎与固定，减少线束散乱带来的信号干扰风险。
