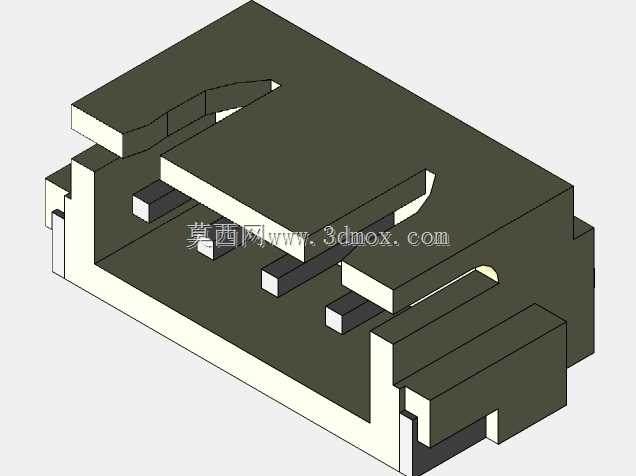

XH型2.5mm间距卧式表贴四极接插件

这款接插件主要面向小功率信号与低压电源的板端连接场景，常见于消费类电子控制板、小型工控传感模块、家电主控板的线束对接环节，用来实现板卡与外部线束的快速插拔连接，替代传统直插焊接的接线方式，减少生产环节的人工焊接工时，同时提升后期维护的线束更换效率。设计上参照行业通用的XH系列接插件结构逻辑，采用2.5mm的标准接触间距，适配常规24-18AWG的压接端子，四极的接触位配置刚好满足多数小功率回路的电源正负极加两路信号的接线需求，无需额外占用PCB板上过多的布局空间。外形结构采用卧式贴装的布局，插座主体贴附在PCB板面安装，插接口平行于板面方向出线，相比立式直插的同规格插座，能大幅降低板端的整体高度，适配内部空间局促、对器件安装高度有严格限制的薄型设备外壳内部安装需求。安装边界上，表贴焊盘的位置严格匹配行业通用的XH卧式插座焊盘封装，焊脚的伸出长度与宽度适配常规回流焊的工艺窗口，塑胶主体的定位凸台与PCB上的定位孔配合，能在SMT贴片过程中实现器件的快速对位，避免过炉时出现器件偏移导致的焊接不良。接触端子采用嵌件注塑的方式固定在塑胶主体内部，端子的接触端设计有弹性卡接结构，与对接插头的公端端子插合后能保持足够的接触正压力，减少长期使用过程中因振动、温度循环导致的接触电阻升高问题，塑胶主体的防呆结构设计在插口侧边，能避免对接时插头反插导致的端子弯折、电源短路问题。插口两侧的卡扣结构与对接插头的锁扣配合，插合到位后能形成机械锁止，避免设备运输、使用过程中受拉扯导致插头松脱，不需要额外点胶或者增加线束固定件来加固连接。塑胶主体的壁厚设计兼顾了结构强度与注塑成型的工艺性，既不会因壁厚过薄导致过炉时受热变形，也不会因壁厚过大增加不必要的材料占用，主体边缘的倒角设计既方便生产过程中的脱模，也能避免组装时锋利边缘划伤操作人员或者线束绝缘层。
