CNC设备用以太网运动控制IO接口板

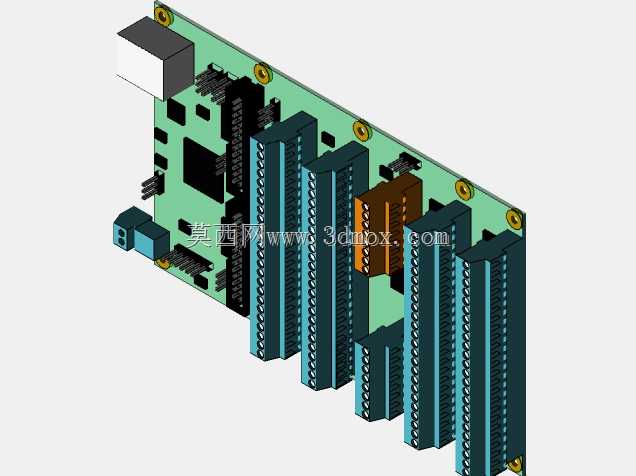

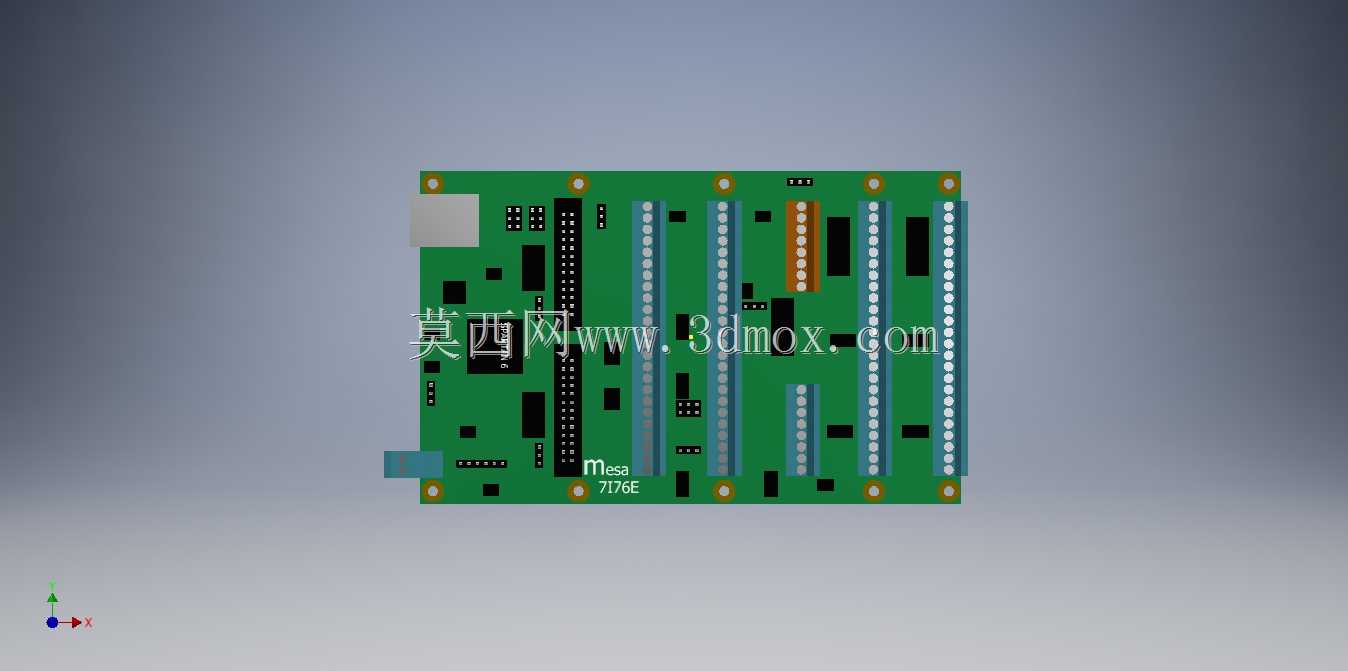

这款IO接口板是专为数控加工场景打造的运动控制配套硬件，主要适配搭载LinuxCNC系统的数控加工设备，可作为dir plus类型IO子卡接入整套数控控制系统，为铣床、车床、等离子切割设备等数控加工装备提供稳定的IO信号交互支撑。在实际生产场景中，这类接口板承担着控制系统与执行端之间的信号中转核心作用，一方面接收数控系统下发的运动控制指令、逻辑触发信号，将其转化为可被伺服驱动器、继电器模组、气动执行元件识别的驱动信号，另一方面实时采集加工过程中的行程限位触发、主轴转速反馈、冷却系统状态、刀具到位检测等现场信号，回传至控制系统完成逻辑闭环，保障整套数控设备的加工动作精准、逻辑运行可靠。从功能设计层面来看，该接口板采用多组高密度接线端子排布，能够同时承载多路数字量输入与输出通道，可满足常规三轴、四轴数控设备的全部IO点位接驳需求，板载以太网通讯模块可实现与主控系统的高速数据交互，相比传统并行接口具备更强的抗干扰能力与更远的传输距离，适配工业车间复杂的电磁环境。设计过程中充分考虑了数控设备内部的安装空间限制，整体板卡采用83×85mm的方正外形尺寸，安装孔位按照工业板卡通用间距设置，可直接固定在设备电控箱内的标准安装位上，无需额外定制安装支架，板上接口全部采用侧向排布方式，接线完成后不会额外占用垂直方向空间，能够适配电控箱内紧凑的布线环境。板卡上的元件布局经过优化，功率元件与信号元件分区排布，避免强电信号对弱通讯信号造成干扰，接口端子采用防呆设计，现场接线时可快速对位，减少接错线的概率，同时预留了扩展接口，可根据实际加工需求额外接驳功能扩展子板，适配不同类型数控设备的个性化功能需求。在等离子切割、数控铣削等加工场景中，该接口板可稳定处理高频启停信号、高速脉冲信号的传输，不会因为车间内的电磁干扰出现信号丢包、误触发等问题，能够为数控设备的长期稳定运行提供可靠的硬件支撑。
