数控等离子切割机梯形轴直线传动模组

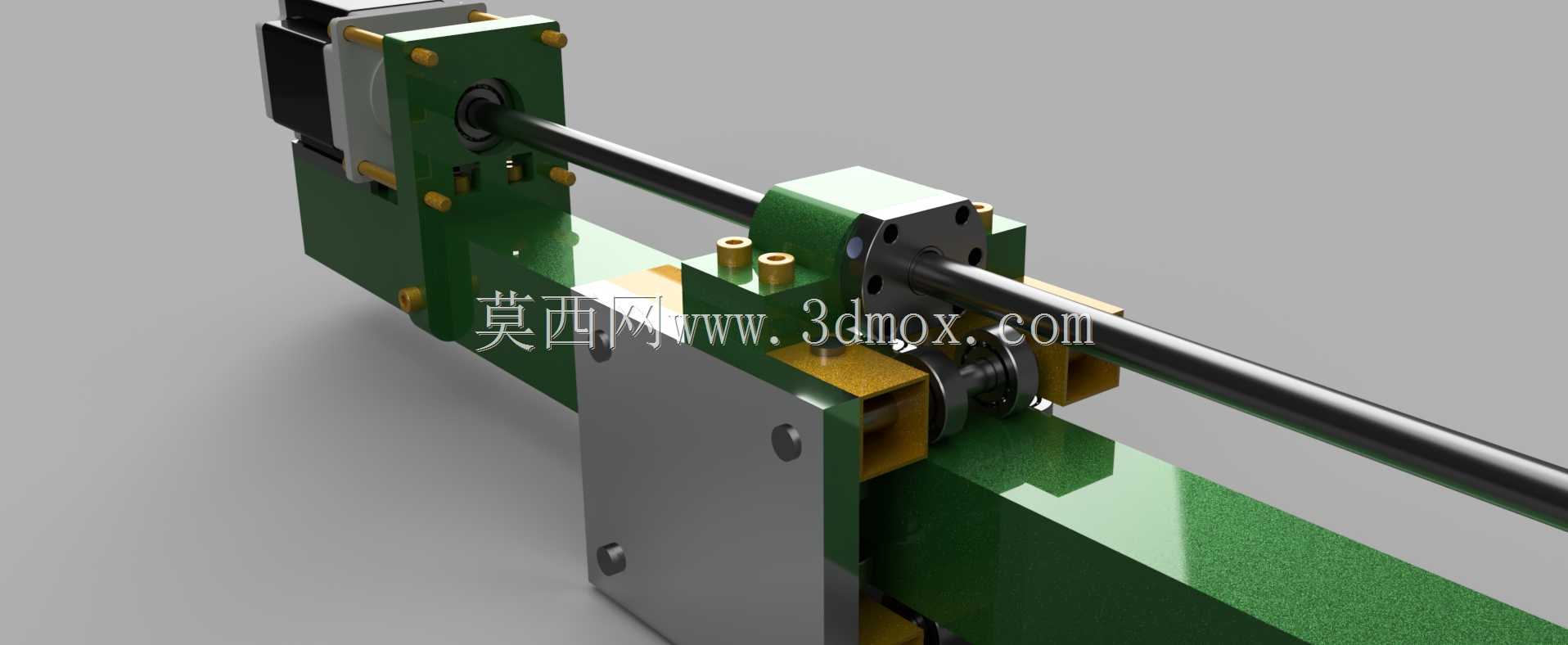

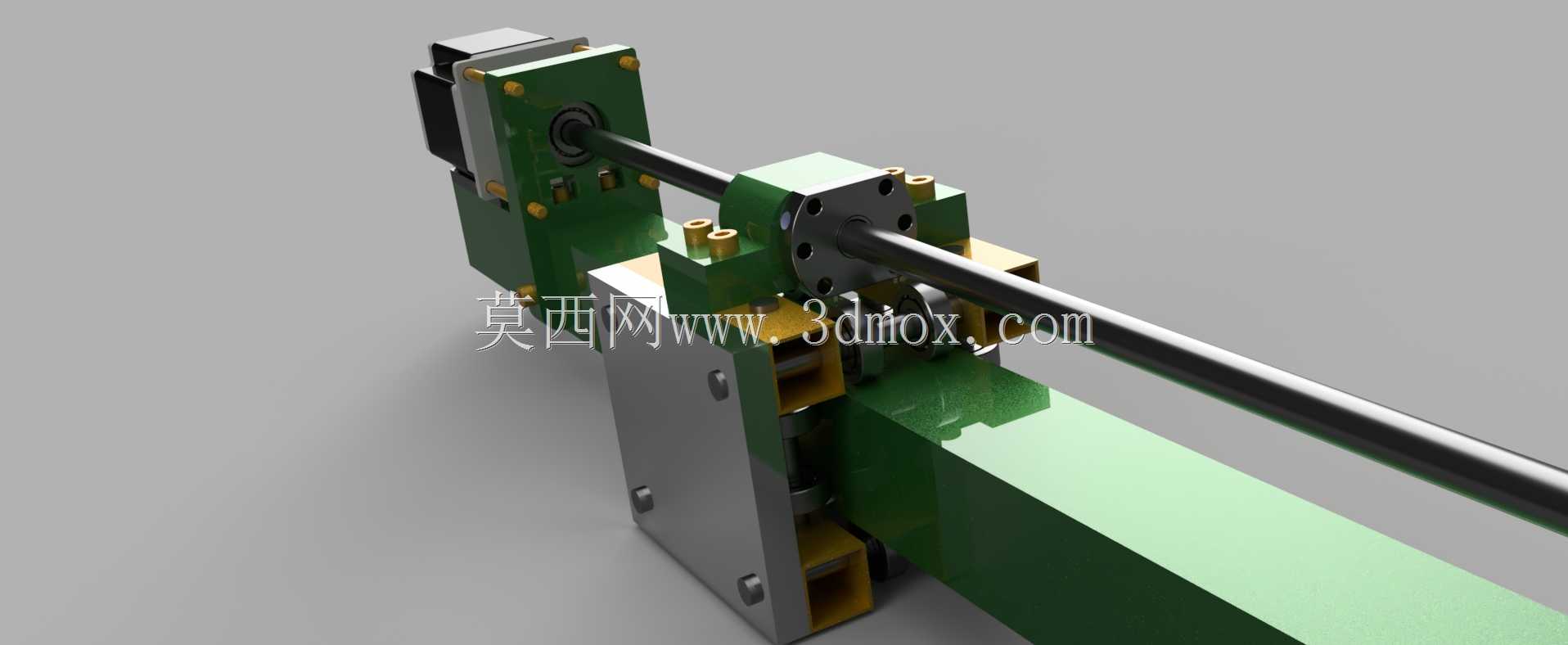

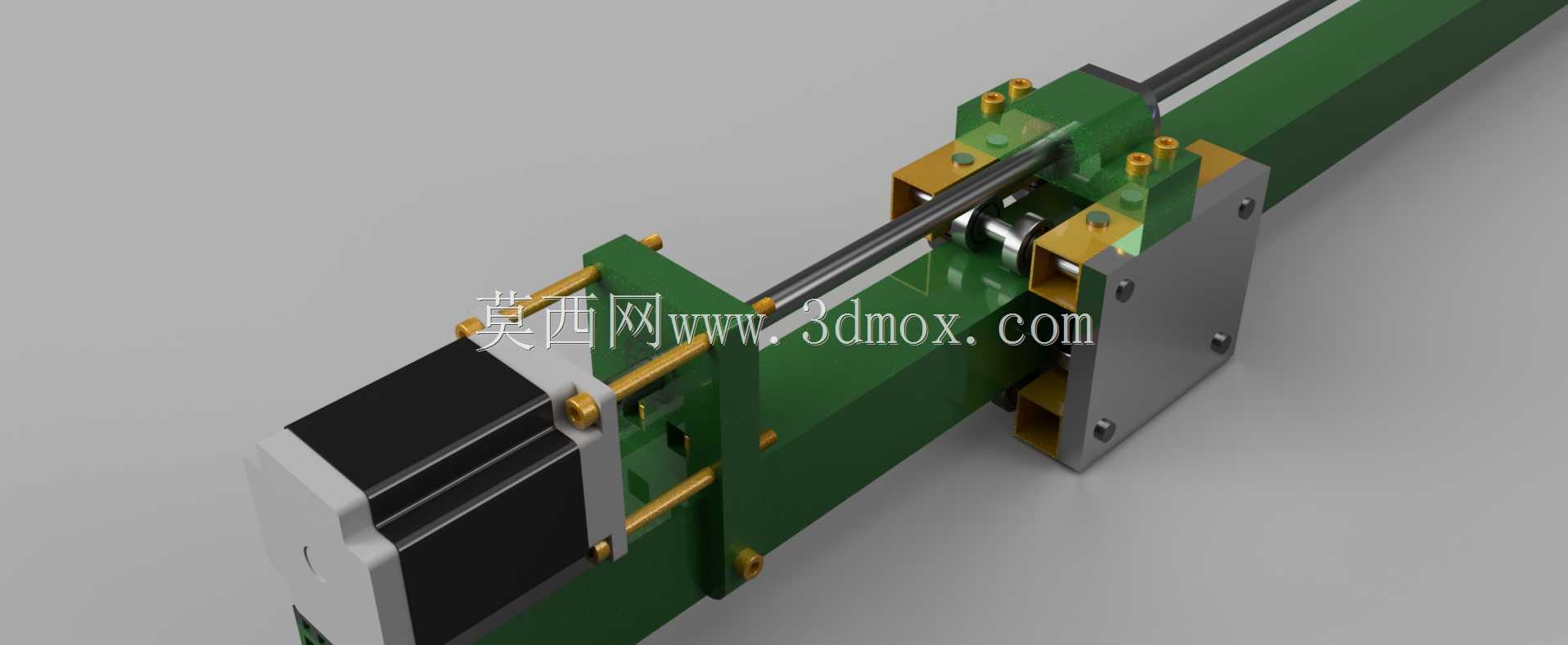

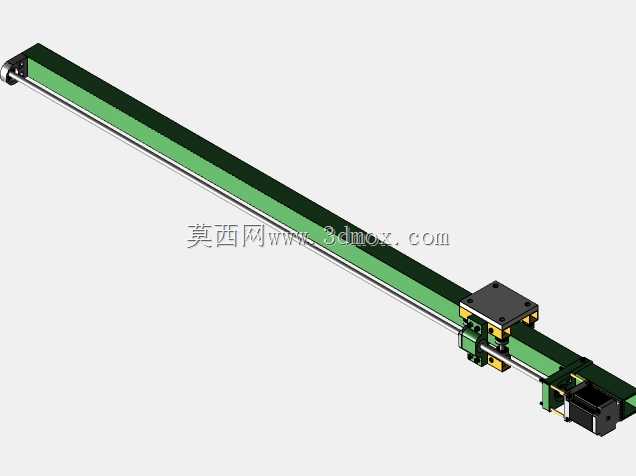

该直线传动模组是数控等离子切割设备的核心运动执行单元，主要应用于金属板材数控下料加工场景，适配中小型台式等离子切割机的横向或纵向进给轴，承担切割头的精准直线位移驱动功能，可在碳钢、不锈钢、铝合金等多种金属板材的异形轮廓切割作业中，保障切割头运行轨迹的平顺性与位置精度，避免切割断面出现斜口、波纹过大等加工缺陷。模组整体采用梯形传动副搭配光轴导轨的组合结构，设计阶段优先平衡了传动刚性、运行阻尼与装配维护难度，相较于滚珠丝杠传动方案，梯形传动副具备更强的抗粉尘、抗焊渣侵入能力，更适配等离子切割作业现场金属粉尘多、飞溅碎屑多的恶劣工况，日常维护仅需定期涂抹润滑脂即可长期稳定运行，无需频繁更换密封或精密传动部件。模组的安装基座采用一体化铣削成型的金属构件，两侧对称布置的滑动座通过预紧调节结构与光轴导轨配合，可根据实际运行磨损量调整配合间隙，长期使用后也能保持稳定的运动精度，不会出现窜动、卡顿等问题。驱动端直接适配常规步进电机的安装接口，无需额外定制转接法兰，电机输出轴通过联轴器与梯形轴直连，传动链路短、反向间隙小，可实现0.02mm级的重复定位精度，完全满足等离子切割的加工精度要求。从安装边界来看，模组整体采用模块化设计，单段有效行程可根据设备幅面需求灵活拼接，整体截面尺寸紧凑，横向安装时不会占用过多的设备台面空间，纵向布置时可与设备机架的梁体直接贴合固定，安装孔位采用标准化间距设计，可直接替换同规格的传统皮带传动模组，无需对原有设备机架做大规模改造。滑动座上预留了通用的切割头安装螺孔，可适配市面上多数规格的等离子割枪夹持机构，也可拓展安装火焰割炬、激光打标头等其他加工执行部件，拓展性较强。在实际运行过程中，梯形轴的传动特性自带一定的自锁能力，当设备突发断电或驱动失能时，滑动座不会因自重或外力出现滑移，可有效避免割枪碰撞板材或设备机架的安全事故，提升了设备运行的安全冗余。
