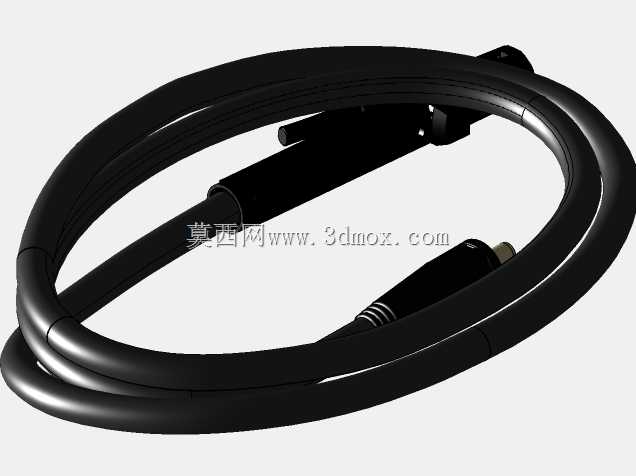

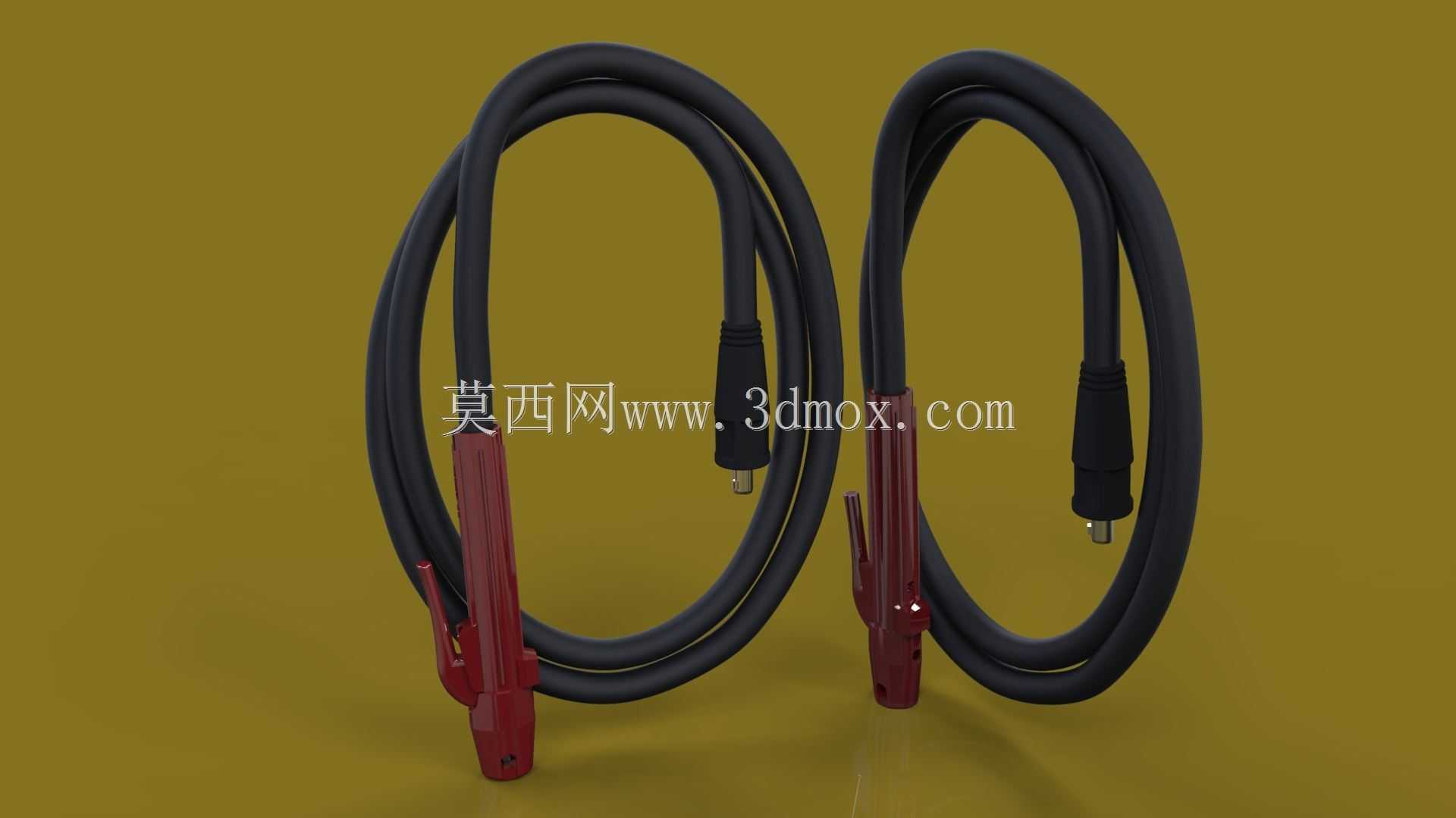

带Dinse连接器的电弧焊引线结构设计

在船舶修造、钢结构加工、重型装备制造、管道安装等各类需要电弧焊接作业的场景中，焊钳与焊接电源之间的连接引线是保障焊接作业稳定开展的核心配套部件，这套带Dinse型连接器的电弧焊引线，正是针对常规焊接作业中频繁插拔、线缆拖拽磨损、接头接触不良等痛点完成的结构设计。从实际作业用途来看，这套引线承担着焊接回路大电流传输的核心功能，一端通过焊钳夹持焊条完成电弧引燃与持续焊接作业，另一端通过Dinse快插连接器与焊接电源输出端快速对接，无需额外工具即可完成拆装，能够适配不同工位焊机的快速切换需求，大幅缩短作业准备的辅助时间。在功能特性设计上，引线外层采用高耐磨耐弯折的橡胶护套材质，能够耐受焊接作业现场的焊渣飞溅、地面拖拽摩擦、油污腐蚀等复杂工况，内部多股无氧铜绞合线芯既保证了大电流传输时的低阻抗特性，减少焊接过程中的压降损耗，又具备优异的抗弯折疲劳性能，能够适应焊接作业中频繁移动、扭转线缆的使用需求，避免长期使用后线芯断裂的问题；端部的Dinse连接器采用锥面接触结构，插接后接触面积充足，大电流通过时不会出现局部过热打火的问题，同时连接器外层带绝缘防护套，避免作业过程中误触带电部位引发安全隐患；焊钳端的夹持结构采用杠杆式锁紧设计，能够牢固夹持不同直径的焊条，同时手柄部位的绝缘隔热材质能够隔绝焊接过程中传递的热量，提升长时间握持作业的舒适度。在设计思路上，整套结构优先平衡了耐用性与操作便利性，线缆的弯曲半径经过反复校核，既保证线缆足够柔软便于作业人员拖拽调整焊钳位置，又避免线芯过度弯折造成的绝缘层破损；焊钳与线缆的连接部位采用压接加绝缘灌封的双重固定结构，能够承受作业过程中反复拉扯线缆的作用力，避免接头处松脱漏电；连接器的插拔阻尼经过优化，既保证插接后连接牢固不会因拖拽松脱，又能让操作人员单手即可完成插拔操作。从安装边界与尺寸适配来看，这套引线的Dinse连接器采用行业通用的标准接口尺寸，能够匹配市面上绝大多数主流规格的手工电弧焊机输出端，无需额外转接头即可直接使用；线缆长度覆盖常规焊接作业的操作半径需求，既避免线缆过短限制作业范围，又不会因线缆过长造成额外的盘绕阻抗与现场绊倒风险；焊钳的夹持开口尺寸适配常用直径的碳钢、不锈钢焊条，能够满足常规手工电弧焊的全场景作业需求，整体结构没有多余的突出部件，在狭窄空间内焊接作业时也能灵活操作，不会与周边构件发生卡滞。
