立式电阻点焊接加工设备结构设计

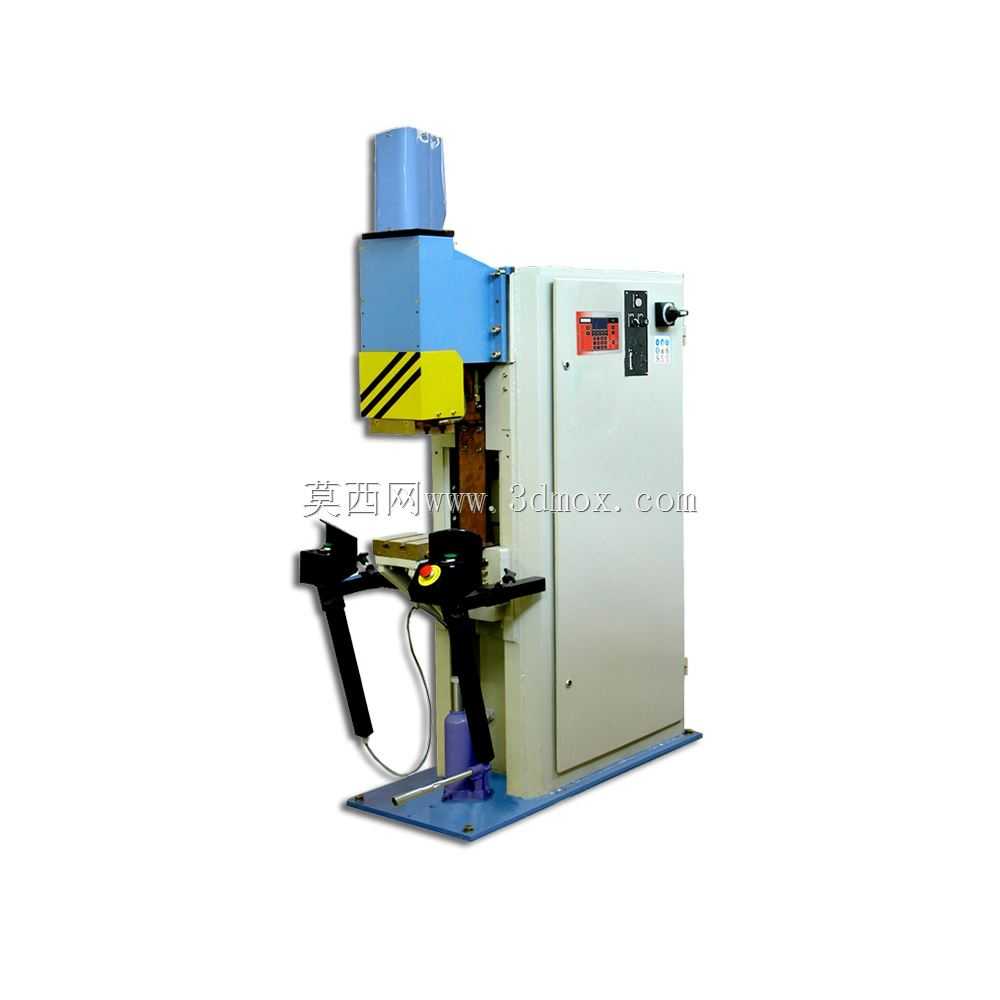

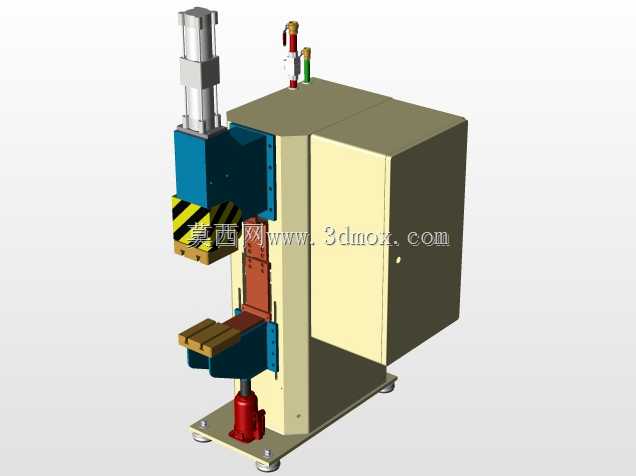

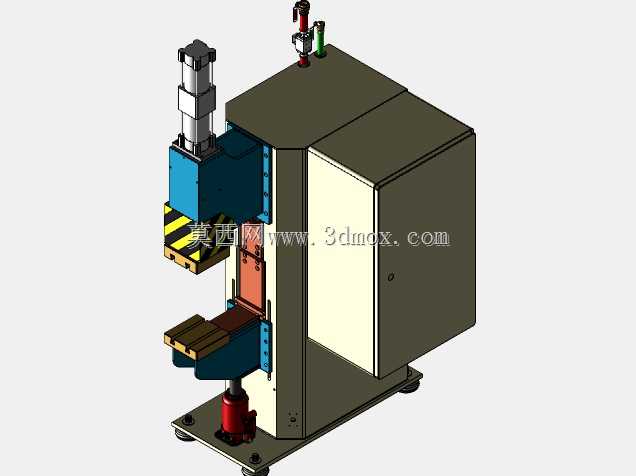

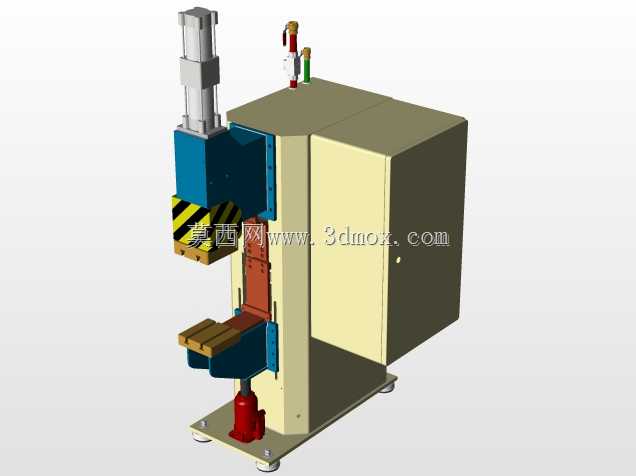

这款立式电阻点焊设备主要面向五金制品、汽车零部件、低压电气柜体等加工场景，用于厚度在0.5-3mm区间的低碳钢、镀锌板、不锈钢薄板的搭接点焊工序，在钣金加工车间、汽配焊装工位、五金制品生产线中都能适配，可替代传统铆接、电弧焊工序完成薄壁金属构件的永久连接，加工过程无需填充焊材，焊接热影响区小，工件变形量低，适合批量连续化生产作业。设备整体采用立式落地布局，左侧为焊接执行单元，右侧集成电气控制柜体，整体结构紧凑，安装时仅需平整硬化地面即可固定，无需额外预埋地基，设备正面预留足够的工件操作空间，操作人员可手持待焊工件对准电极位置完成上料，适配各类异形小构件、平板搭接件、柜体加强筋的焊接作业。焊接执行单元上部为压力传动模块，搭配蓝色防护外罩隔绝传动部件外露风险，中部黄色警示区域标注电极运动危险区间，下部电极臂采用高强度铸钢材质加工，保证焊接加压过程中结构形变量控制在允许范围内，上下电极同轴度经过校准，确保焊接时电流均匀通过焊点位置，避免出现虚焊、焊穿、焊点偏移等质量问题。设备右侧的控制柜体集成了焊接参数调节模块、电流控制单元与电源接入端口，柜体面板设置参数调节旋钮、工作状态指示灯与紧急停止按钮，操作人员可根据不同板材厚度、材质特性调节焊接电流、加压时长、保压时间等核心参数，适配不同加工需求。设计过程中优先考虑操作安全性与维护便捷性，电极部位设置绝缘防护结构，避免操作人员误触带电部件，设备后部预留检修门，可快速打开完成内部电气元件、传动部件的日常维护与易损件更换，电极头采用快拆结构设计，磨损后可快速更换无需拆解整体结构。设备的安装边界充分考虑车间常规通道尺寸，整体占地宽度适配标准车间工位排布，操作高度符合人体工程学设计，操作人员站立作业时无需过度弯腰或抬臂，长时间作业可降低疲劳感，设备底部设置可调支撑脚，可根据地面平整度调节设备水平度，保证加压过程中设备稳定性，避免焊接过程中出现晃动影响焊点质量。
