小型吸收式非金属板材激光切割设备

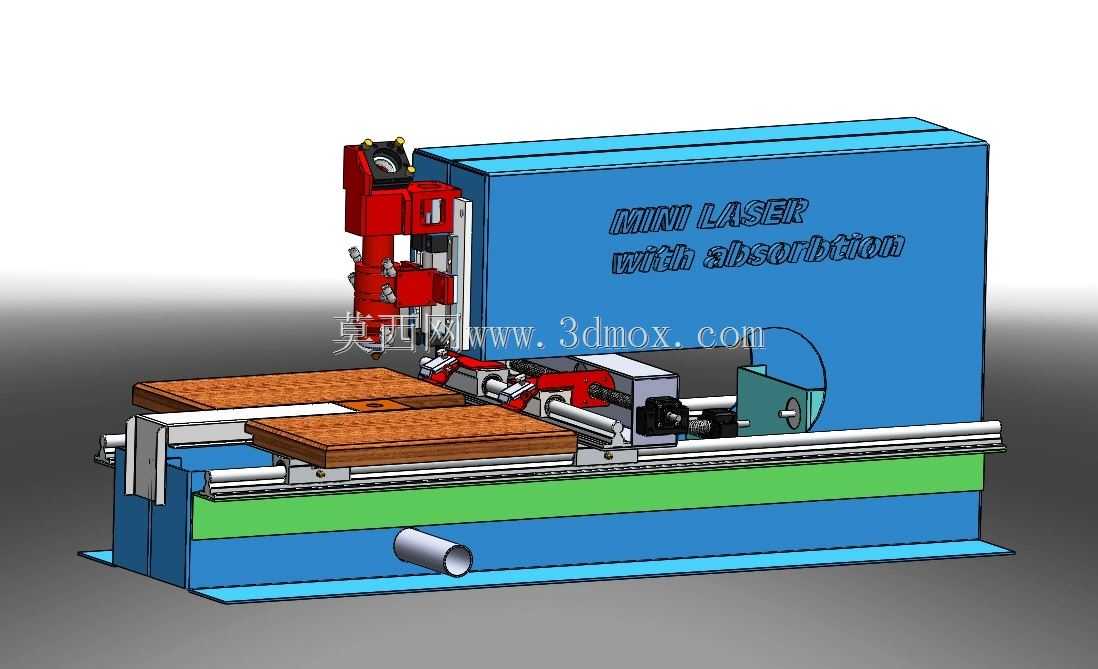

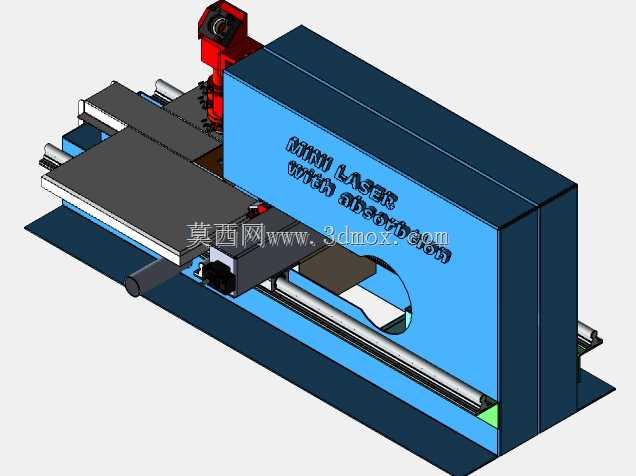

该设备主要面向小型加工工坊、定制化生产场景设计，可覆盖亚克力、密封垫片、实木板材等多种非金属材料的裁切加工需求，适配小批量多品类的柔性生产模式，能够在有限的车间占地空间内完成常规大幅面切割设备的核心加工功能，适合门店式加工、教学实训、个人创客工坊等对设备占地要求严苛的使用场景。设备核心采用吸收式激光加工原理，加工过程中可有效吸附激光作用产生的烟尘与多余热能，避免加工区域材料焦边、灼黑的问题，加工端面平整光滑，多数材料切割后无需二次打磨处理，可直接进入后续组装工序。设备整体采用卧式龙门布局，下部为一体化焊接主机身，机身内部集成激光发生模块、烟尘吸收管路与电气控制组件，底部预留标准排风对接接口，可直接对接车间现有除尘排风系统，无需额外搭建复杂的外置除尘结构。中部为双导轨直线传动工作台，工作台面采用耐磨木质垫板设计，可根据加工板材尺寸灵活调整压料固定位置，传动结构采用高精度直线导轨配合伺服驱动，切割走位精度可满足常规装饰件、工艺配件的加工公差要求。上部为可升降激光加工头组件，可根据不同材料的厚度调整焦距高度，适配1mm到20mm厚度范围内的不同非金属板材加工，加工头侧边集成随动压料结构，切割过程中可自动压紧待加工板材，避免薄料翘边影响切割精度。设备侧边集成控制与操作组件，整体安装边界紧凑，无需预留过大的操作维护空间，日常维护仅需定期清理导轨碎屑、检查聚焦镜片清洁度即可，操作门槛较低，经过简单培训的操作人员即可独立完成加工操作。设计过程中重点参考了成熟工业级激光切割设备的吸收式除尘结构，在缩小设备整体体积的同时保留了核心的烟尘吸收与热能管控功能，避免小型设备常见的加工烟尘散逸、切割端面质量差的问题，传动结构全部采用标准化通用配件，后期维护更换成本较低，可适配长期高频次的加工使用需求。
