6P内螺纹排母连接器节距2.54结构设计

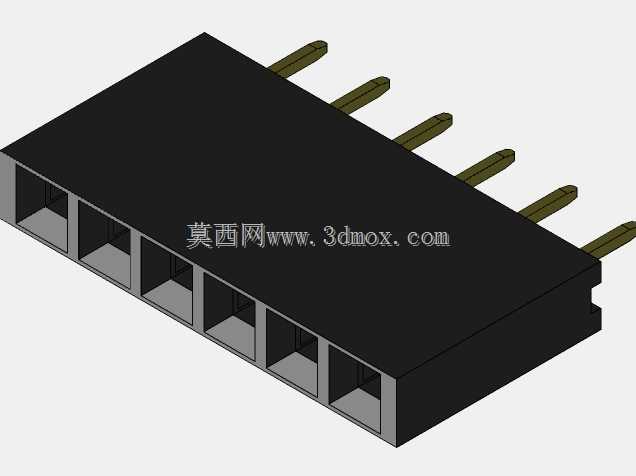

本次设计的6P内螺纹排母，是面向农用收割台电控信号传输场景开发的板间连接部件，主要承担收割台作业过程中传感单元、执行模块与主控板之间的低压信号稳定传输功能，适配收割台复杂振动、多尘的田间作业环境，解决常规排母在农机高频振动工况下易松脱、接触不良的痛点。在实际应用场景中，该排母安装于收割台的线束集成区域，一端焊接在主控PCB板上，另一端与对应公头对插，连接割台高度传感器、转速检测模块、离合控制信号线路，保障收割作业时各部件的信号交互稳定，避免因连接故障导致的作业中断。产品功能特性上，采用6Pin并排设计，单针接触端做内螺纹结构处理，相比普通光面插针，与公头插针配合时能形成更大的接触摩擦力，同时内螺纹槽可留存少量导电膏，在多尘环境下减少接触电阻波动，提升连接可靠性；绝缘基座采用耐高温抗冲击的工程塑料材质，可承受农机作业时-20℃到85℃的环境温度波动，同时抵御田间秸秆碎屑、灰尘的侵入，相邻针脚之间做加高隔栏设计，避免大电流信号串扰。设计思路上，优先考虑农机作业的高振动工况，将插针与基座的结合力提升至常规消费级排母的1.5倍，插针伸出基座的长度做了适配农机线束弯折半径的优化，避免线束拉扯时直接作用于焊接点；内螺纹的螺距与深度经过反复匹配验证，既保证公母对插时的插拔手感适中，不会出现过紧难以装配、过松易松脱的问题，又能保证长期振动下的接触压力稳定。外形尺寸与安装边界方面，产品整体为长条形黑色绝缘基座搭配6根直插式焊针，相邻针脚中心节距严格控制为2.54mm，符合通用PCB板的标准孔位设计，可直接适配市面上通用的2.54mm间距公头接插件；基座宽度、高度均做了紧凑化处理，安装时占用PCB板面积小，焊针长度适配1.6mm厚度的常规PCB板，过波峰焊时不会出现焊锡溢流至基座内部的问题，基座两侧预留0.8mm的安装定位边，可配合卡扣或者点胶做二次固定，进一步提升在高振动设备上的安装牢固度，整体安装边界清晰，不会与周边的电容、电阻等板载元件产生干涉，适配收割台现有电控板的升级替换需求，无需改动原有PCB布局即可直接装配使用。
