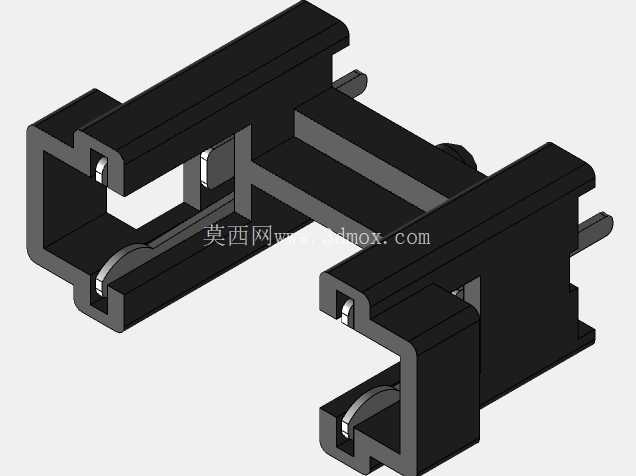

PCB板载5X20玻璃保险丝安装固定座

　　在低压电源类电路的板级设计环节，过流保护器件的安装可靠性直接决定整套电源模块的故障耐受能力，这款适配5X20mm规格玻璃保险丝的板载安装座，正是针对PCB直插装配场景开发的固定结构，日常应用覆盖开关电源输入侧保护、小型工频变压器次级回路过流防护、工控板卡供电端口保险安装等多个常见电子电路场景。从实际使用需求出发，这类保险丝座需要同时兼顾保险丝的夹持稳定性、插装焊接的便利性、以及批量生产时的装配效率，设计阶段首先要解决的是玻璃管保险丝的金属端帽接触问题——夹持弹片的弧度经过反复调整，既能够保证保险丝推入时的阻尼感适中，不会出现松脱掉落的情况，又能让金属接触面和保险丝端帽保持足够的接触压力，避免大电流通过时因为接触电阻过大产生异常温升。

　　安装边界上，这款座体采用14.5mm的引脚间距设计，完全匹配常规PCB板的孔位布局规范，插装引脚的直径和长度适配常规波峰焊工艺要求，不需要额外调整钢网或者焊接参数就能直接上线生产，两个对称的卡座结构分别卡住玻璃保险丝的两端金属帽，中间留出的空腔完全容纳5mm直径、20mm长度的标准玻璃管保险丝，不会出现尺寸干涉或者装不到位的情况。结构设计上采用了分体式对称卡座加连接横梁的整体构型，绝缘基座采用耐高温的工程塑料材质，能够承受波峰焊时的高温冲击不会出现变形，基座上的导向槽能够在装配保险丝时起到引导作用，不需要刻意对准就能把保险丝顺利推入夹持位，侧面的限位结构可以限制保险丝的轴向窜动，即使设备在运输或者使用过程中出现振动，也不会让保险丝从座体中脱出。

　　不同于引线式的保险丝安装方式，这种PCB直插的保险丝座能够大幅降低手工装配的工作量，在电源变压器配套的板卡设计中，这类座体通常布置在交流输入端口附近，和整流桥、滤波电容保持足够的安全爬电距离，座体的绝缘壁厚满足安规设计要求，不会出现高压端和周边器件拉弧的风险。实际选型时需要注意，这款座体的夹持弹片采用弹性优异的导电金属材质，表面经过镀锡处理，焊接性能良好，长期使用也不会出现氧化导致的接触不良问题，座体的整体高度经过优化，不会和周边的较高器件产生空间干涉，在紧凑型电源模块的设计中能够有效节省板上空间。

　　从装配逻辑来看，生产时先将保险丝座插装到PCB对应的孔位，过波峰焊完成固定，后续整机装配环节再根据需要的熔断电流参数选配对应规格的5X20玻璃保险丝，后期维护时只需要用小型工具就能从座体中取出损坏的保险丝进行更换，不需要拆卸整个板卡或者焊接操作，大幅降低售后维护的时间成本。在电路保护的实际应用中，这类板载保险丝座相比直接焊接保险丝的方式，既保留了PCB直插装配的高效率，又兼顾了后期更换的便利性，针对电源变压器类产品的应用场景，座体的耐温等级能够匹配变压器工作时的周边温升，不会因为长期处于温热环境出现塑料老化、弹片弹性下降的问题，对称式的结构设计也让生产时的物料防错难度降低，不需要区分方向就能直接插装，减少产线装配时的出错概率。
