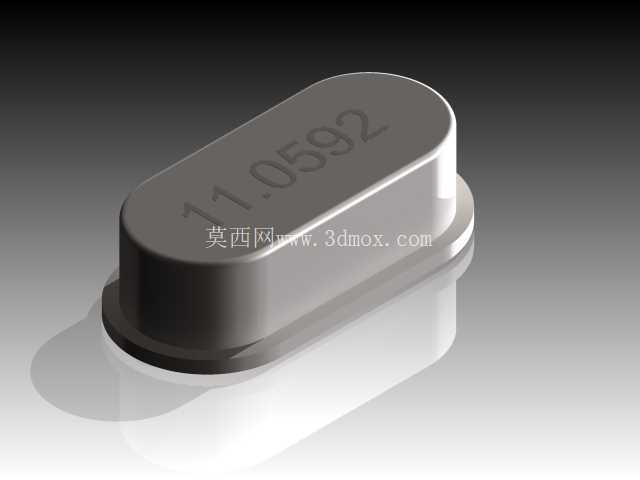

贴片式11.0592MHz晶振结构设计

项目分类:通讯工具类 发布时间:2026-01-20 ID:1127869
  • 贴片式11.0592MHz晶振结构设计
  • 贴片式11.0592MHz晶振结构设计

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计中,贴片晶振是为数字电路提供稳定时钟基准的核心被动元件,本次呈现的这款11.0592MHz贴片晶振结构,是针对小尺寸高密度板卡场景优化的封装方案。从实际应用场景来看,该款晶振可适配串口通讯类电路、单片机最小系统、低速信号采集模块的时钟供给需求,尤其适合板内空间局促、对元件贴装高度有严格限制的便携类通讯设备,能够在波峰焊、回流焊的常规SMT生产流程中保持结构稳定性,避免封装变形导致的频率偏移问题。

从产品功能特性层面看,该晶振采用两引脚贴片封装结构,外壳为金属屏蔽设计,能够有效阻隔板上其他高频元件的电磁干扰,保证输出频率的稳定性,降低时钟信号的相位抖动。封装侧面的引脚伸出长度经过优化,既能够保证焊锡浸润后的连接强度,避免生产过程中出现虚焊、立碑等贴片缺陷,也不会因引脚过长占用额外的板上布线空间,适配0.5mm线宽的常规PCB布线规则。外壳表面丝印的频率标识清晰直观,在SMT产线上料、后期维修拆换过程中,作业人员无需查阅规格书即可快速识别元件参数,降低错料风险。

设计思路上,这款晶振的封装结构优先考虑量产贴装的便利性与长期使用的可靠性,椭圆柱形的主体外壳搭配扁平化的安装底面,能够在贴装时与PCB焊盘形成更大的接触面积,提升元件的抗振动、抗冲击性能,适配车载通讯模块、工业手持终端这类存在持续振动的使用场景。外壳与引脚的结合处做了圆弧过渡处理,避免应力集中导致的引脚断裂、封装开裂问题,在-40℃到85℃的常规工业级温域范围内,封装结构不会因热胀冷缩出现形变,保证内部石英晶片的工作环境稳定。

外形尺寸与安装边界方面,该晶振的主体长度方向尺寸适配常规49S贴片封装的通用焊盘间距,设计人员在进行板卡布局时,可直接兼容现有标准封装的焊盘库,无需重新设计焊盘结构,降低设计迭代的工作量。元件整体贴装后的高度控制在合理范围内,不会与上方的屏蔽罩、结构件产生干涉,在多层板堆叠设计的紧凑型通讯设备中,能够预留足够的安全间隙。引脚的焊盘尺寸设计兼顾了手工焊接与机器贴装的需求,手工维修时烙铁头可轻松接触引脚焊盘,不会因焊盘过小导致焊接难度提升,机器贴装时吸嘴可平稳吸附元件顶面,保证取料、贴装的对位精度。

从结构细节来看,晶振的金属外壳采用卷边压合工艺密封,能够隔绝外界水汽、粉尘侵入内部,避免石英晶片因污染出现频率漂移,提升元件的长期使用寿命。外壳表面的哑光处理工艺,可减少SMT生产过程中视觉对位系统的反光干扰,提升贴装的对位准确率。引脚采用可焊性良好的合金材质,表面镀层均匀,在无铅焊锡工艺下能够快速形成可靠的合金焊点,焊点的抗疲劳强度可满足上千小时的通电老化测试要求,不会在长期使用后出现焊点脱焊、接触不良的问题。在板卡布局的EMC设计中,该晶振的金属外壳可通过焊盘就近接地,进一步提升屏蔽效果,降低时钟信号对外的电磁辐射,帮助设备顺利通过电磁兼容相关测试。
