HDMI母头带线连接器结构设计

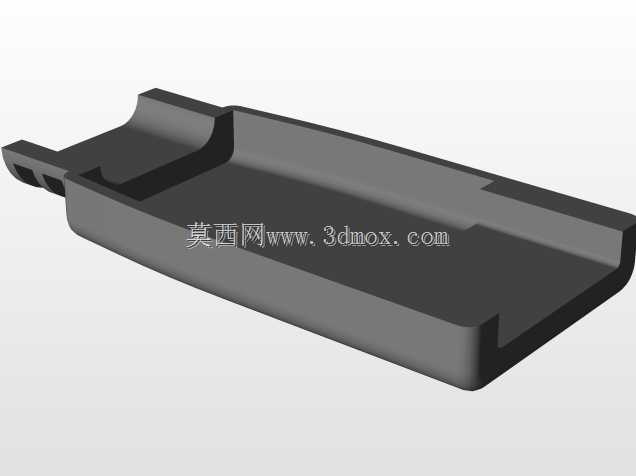

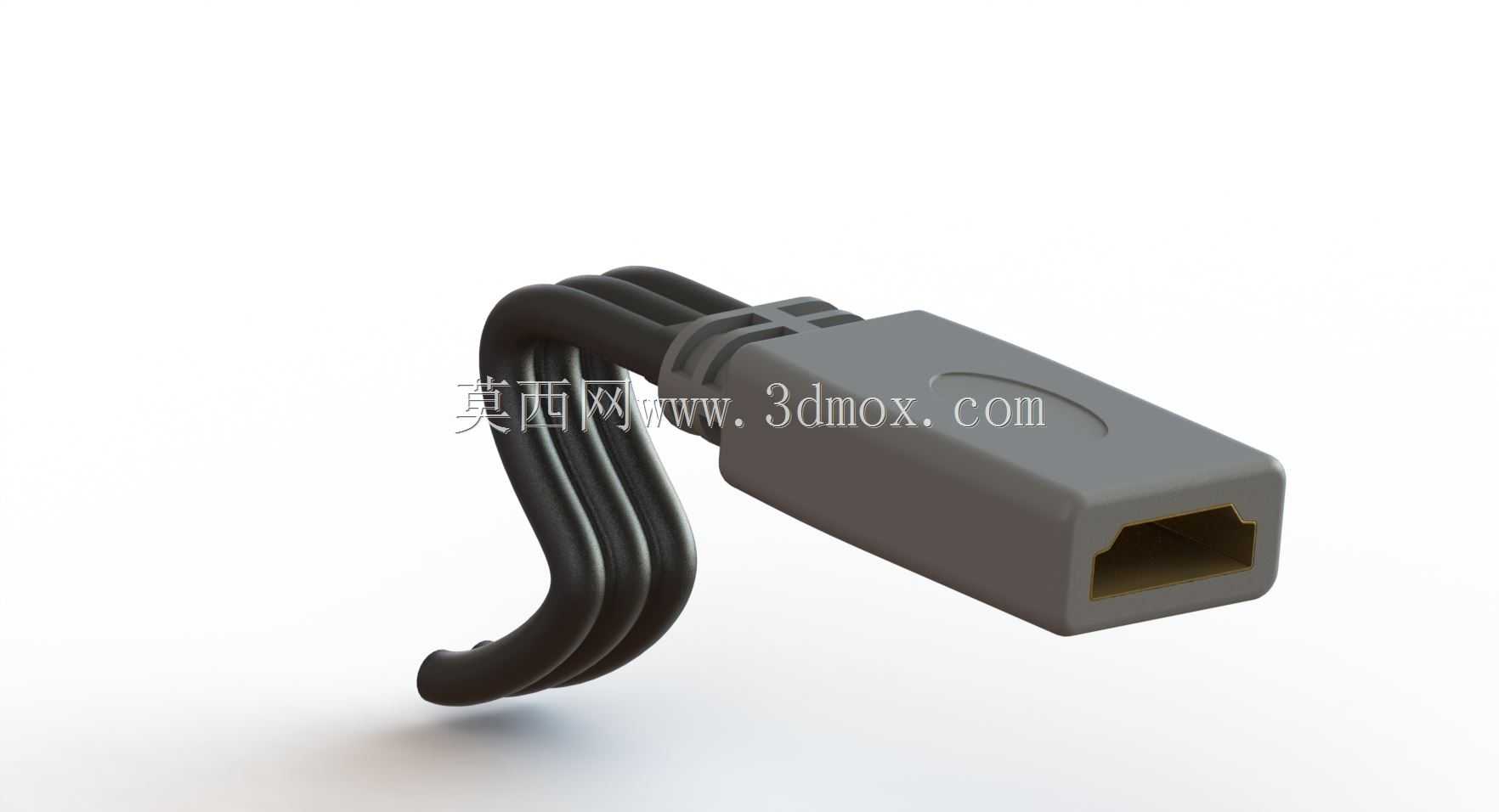

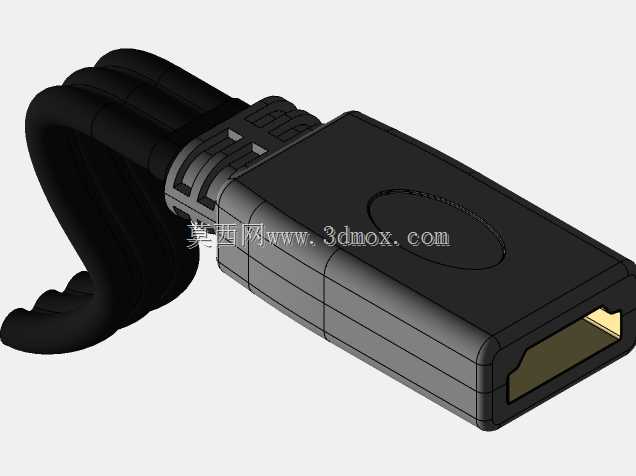

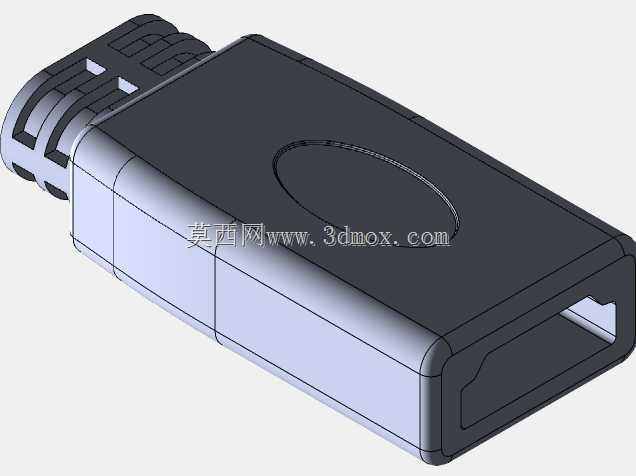

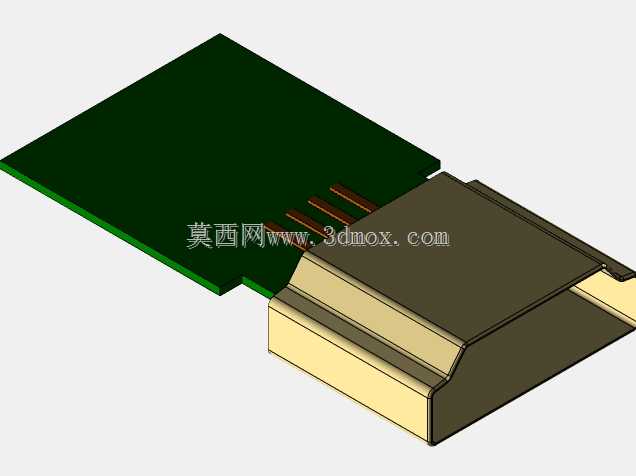

日常做消费电子结构设计时，HDMI母座带线组件是影音设备互联场景里绕不开的标准件，不管是台式机显卡后置接口拓展、显示器内置信号输入端口预埋，还是家庭影音系统里功放与播放设备的信号中转，甚至工业触控一体机的外置信号接驳端，都能见到这类带线母头的应用。和板载直插式母座不同，带线结构的母头不需要直接焊接在PCB板上，能通过线缆延伸布置在设备外壳的任意开口位置，给设备内部结构排布留出更多调整空间，尤其适合内部空间紧凑、主板位置偏移的小型影音设备，能避免板载接口对位不准导致的外壳开口错位、插拔受力损坏主板焊盘的问题。做这个结构建模的时候，首先要卡准接口端的插拔配合边界，母头的金属内框尺寸必须严格匹配公头的插入公差，内部胶芯的引脚槽位要对应标准HDMI的19个触点排布，不能出现插接过紧刮伤公头镀层、或者插接过松信号接触不良的问题。外壳部分做了防滑的凹槽纹理，插拔时手指能有足够的摩擦力，不需要额外加大握力就能顺利完成插拔，外壳边缘全部做了R0.5的圆角处理，不会在装配或者使用过程中划伤操作人员的手，也不会刮伤设备外壳的漆面。尾部的线缆出线位置做了加长的应力释放锥套，和线缆外皮一体贴合，能承受至少500次以上的90度弯折不会出现线芯断裂的问题，锥套和母头外壳的衔接处做了环形卡扣结构，装配时直接卡入外壳的定位槽，不需要额外打胶就能固定，能提升装配效率。建模时特意把线缆部分做了自然弯曲的形态，不是生硬的直出线结构，能直观体现实际装配时线缆的弯折走向，方便设计人员评估设备内部的线缆排布空间，避免出现线缆弯折半径过小导致的信号衰减问题。母头的安装法兰边预留了两个M2的螺丝孔位，如果需要将母头固定在设备面板上，直接用螺丝锁紧即可，不需要额外设计固定支架，法兰边的厚度控制在1.2mm，刚好适配常规消费电子外壳的面板厚度，不会出现突出面板或者凹陷过深的问题。内部的屏蔽层结构也做了还原，金属外壳和线缆的屏蔽网连通，能有效阻隔外界电磁信号对高清音视频信号的干扰，保证4K甚至更高规格的信号传输稳定，不会出现闪屏、信号断连的情况。在做整机结构校验的时候，可以直接调用这个模型装配到设备的对应位置，提前核对接口和外壳开口的对位精度，评估线缆弯折后和内部其他元器件的安全距离，避免后期开模后出现干涉问题，减少试错成本。
