三级串联式家用净水滤瓶结构设计

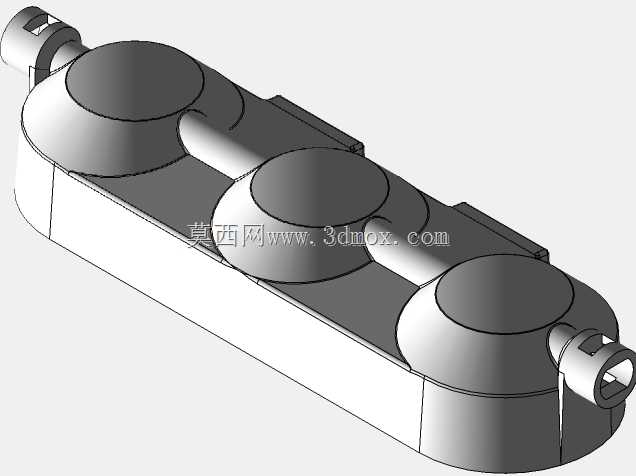

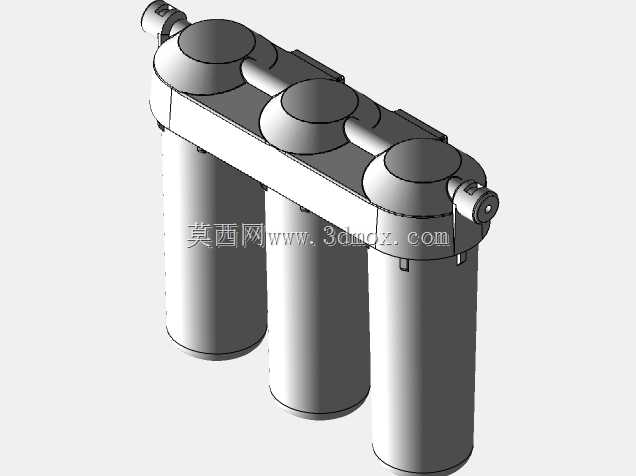

该款三级串联滤水装置，主要面向家用入户净水、小型商用直饮水预处理、小型液压系统流体杂质过滤等应用场景，可作为末端净水设备的前置过滤单元，也可独立搭载不同精度滤芯完成粗滤到精滤的全流程水质净化，有效拦截水中泥沙、铁锈、胶体、大颗粒悬浮物等杂质，降低后续净水单元的工作负荷，延长核心滤材的使用寿命。从实际使用功能来看，三个滤腔采用横向串联的流道设计，水流从装置一端的进水接口进入后，依次经过三个独立滤腔完成多级过滤，最终从另一端的出水接口流出，每个滤腔可根据实际过滤需求，分别搭载PP棉、颗粒活性炭、压缩活性炭、超滤膜等不同类型的滤材，灵活适配不同水质的处理要求，滤腔顶部设置的一体式端盖结构，配合密封胶圈可实现可靠的承压密封，避免运行过程中出现渗漏问题，端盖与滤瓶采用快拆式连接结构，日常更换滤芯时无需复杂工具即可完成拆装，大幅降低后期维护的操作难度。在设计思路上，整体采用一体化上盖搭配三个圆柱形滤瓶的布局，三个滤瓶平行排布，既保证了内部流道的长度足够完成多级过滤，又尽可能压缩了装置的横向占用空间，上盖内部的流道采用平滑圆弧过渡设计，减少水流转向时的阻力损失，降低装置运行时的水头压力损耗，进出水接口采用标准外螺纹设计，可直接对接市面上常见的4分、6分家用给水管道，无需额外定制转接头即可完成安装适配。从安装边界来看，三个滤瓶的圆柱直径保持统一，平行排布后整体的宽度可适配常规厨下空间的安装间隙，装置的进出水接口位于上盖两端的侧部位置，安装时可直接对接墙面预留的给水管道，无需额外弯折管路，整体高度适配常规厨下橱柜的内部净高，安装后预留的底部空间可满足接水、滤芯更换等操作的空间需求，上盖顶部预留的固定位可配合挂板完成墙面挂装，也可直接放置在橱柜台面使用，适配不同的安装环境。装置的外壳采用食品级材质设计，接触水体的部分均满足涉水卫生安全要求，可安全用于饮用水的过滤处理，整体结构无多余的外露零部件，外观简洁规整，日常清洁擦拭也十分方便。
