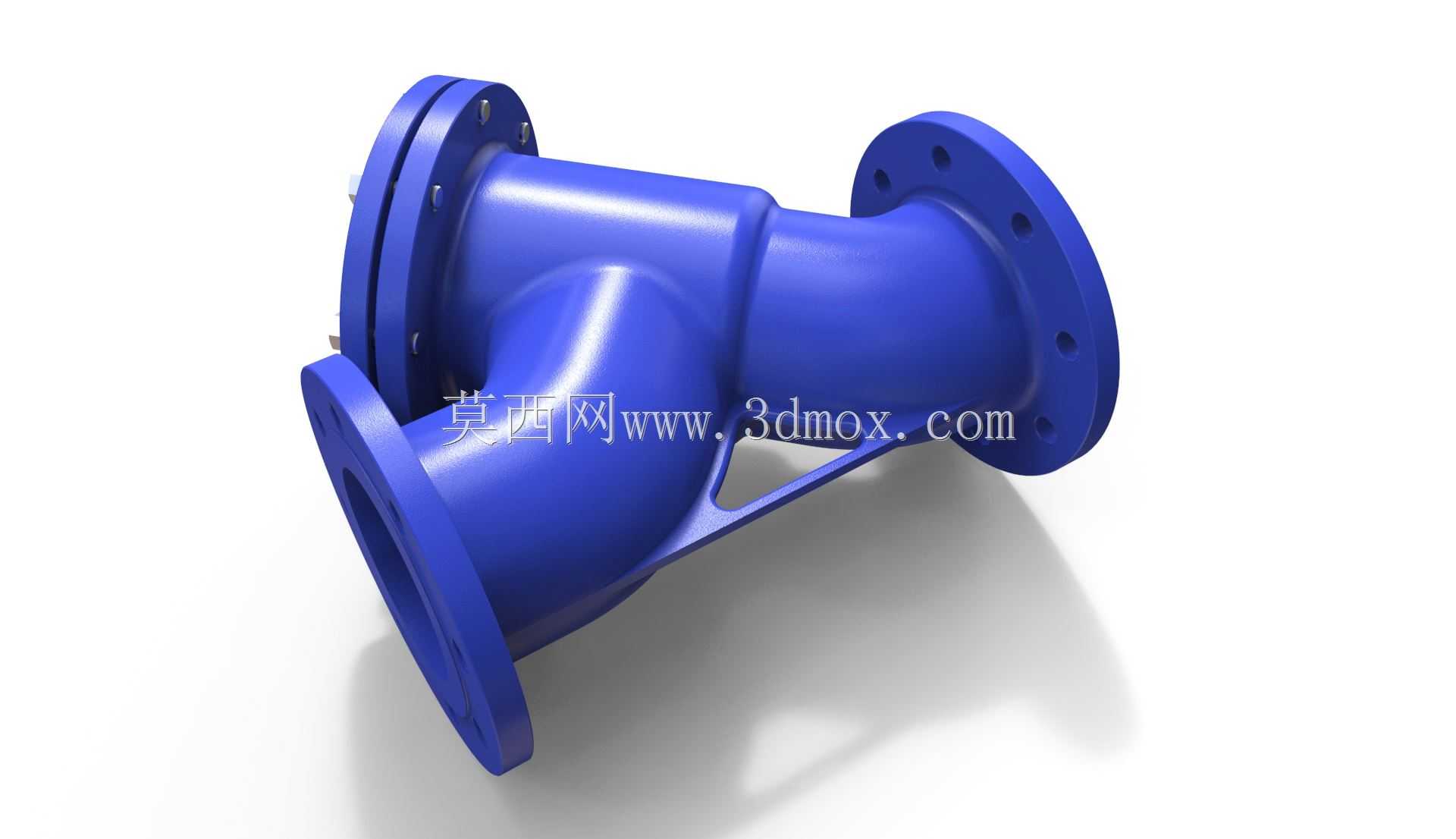

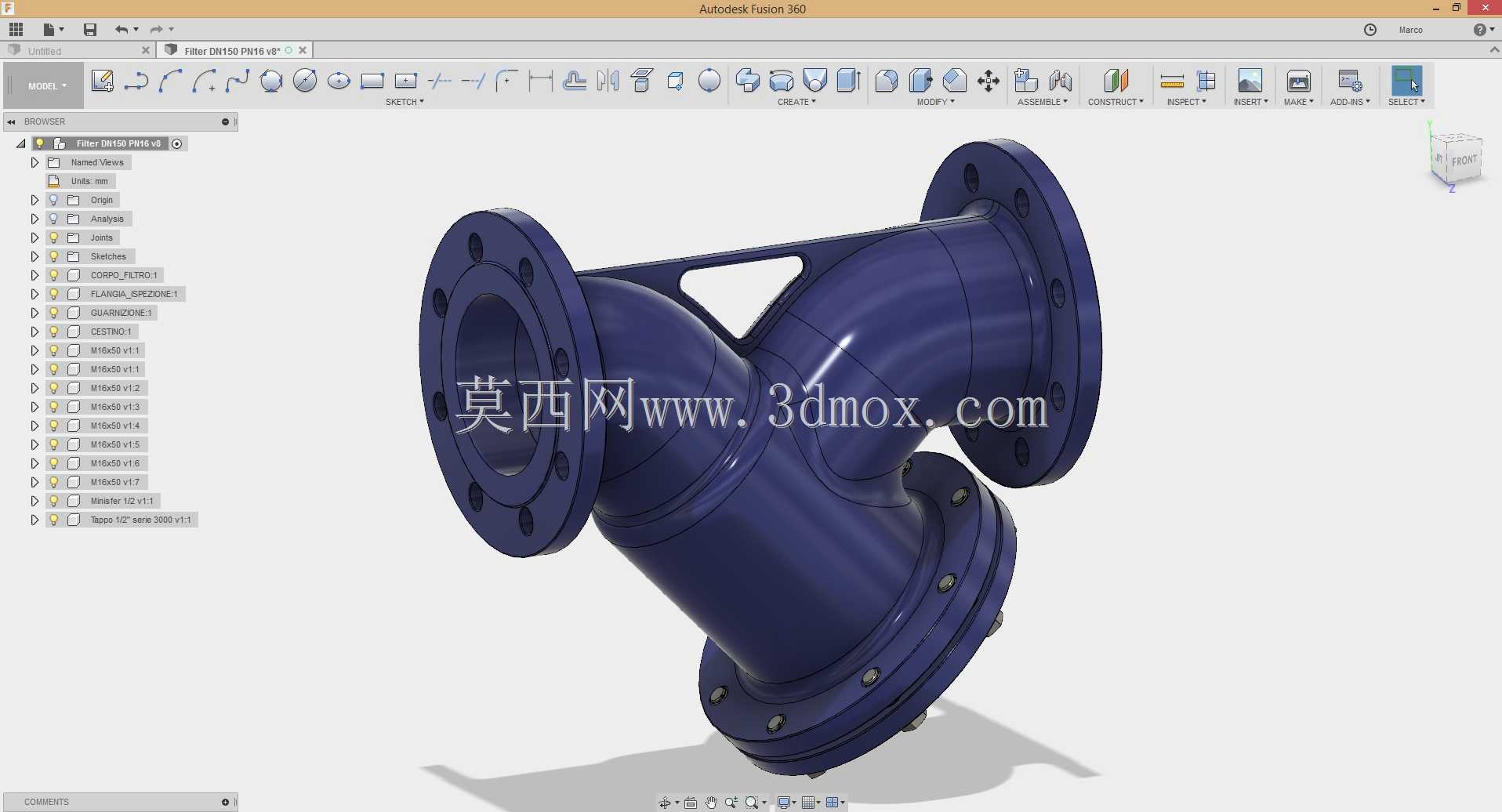

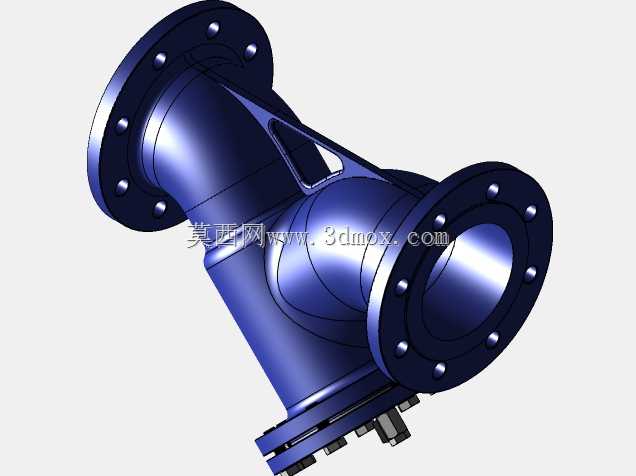

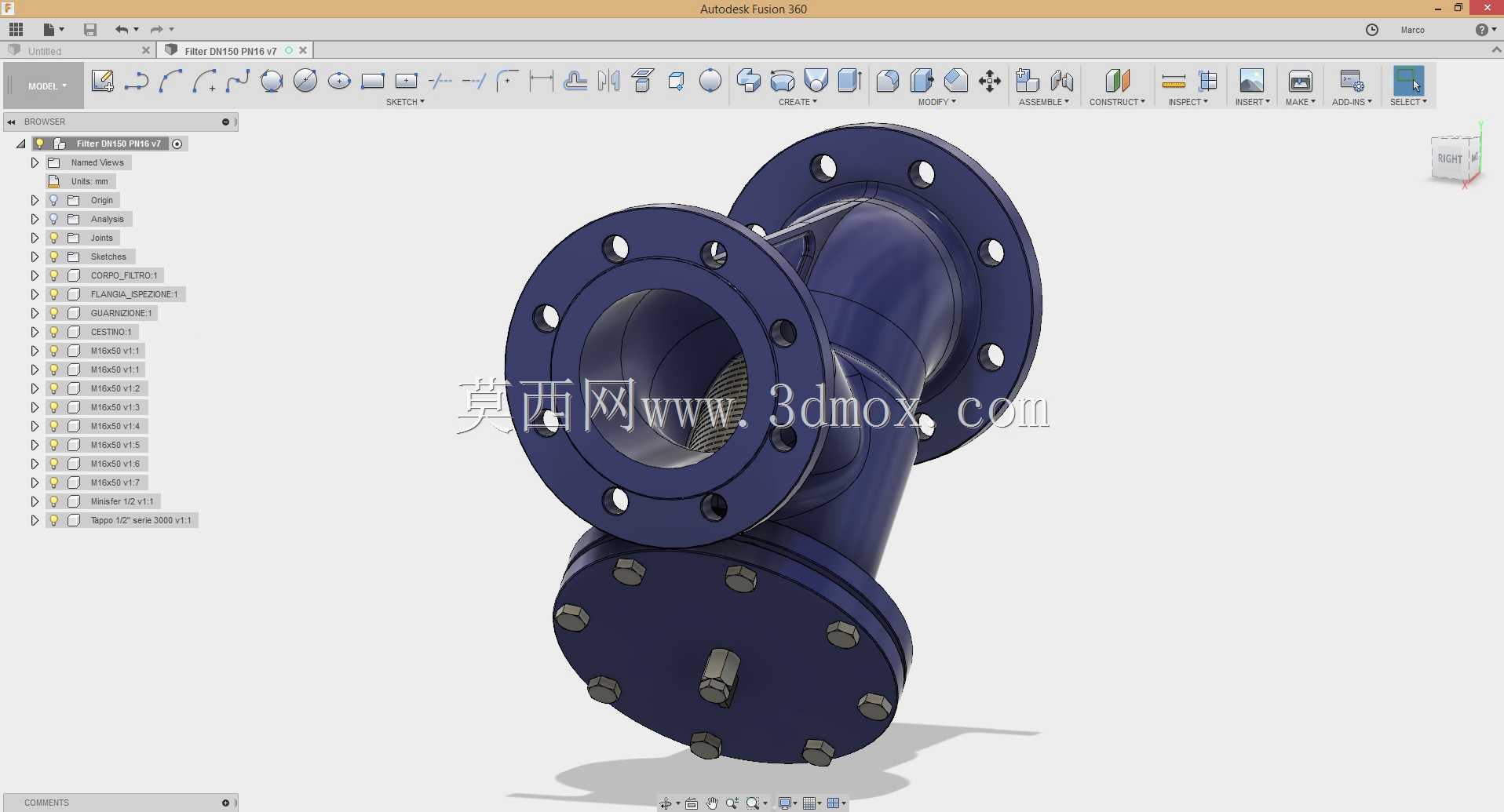

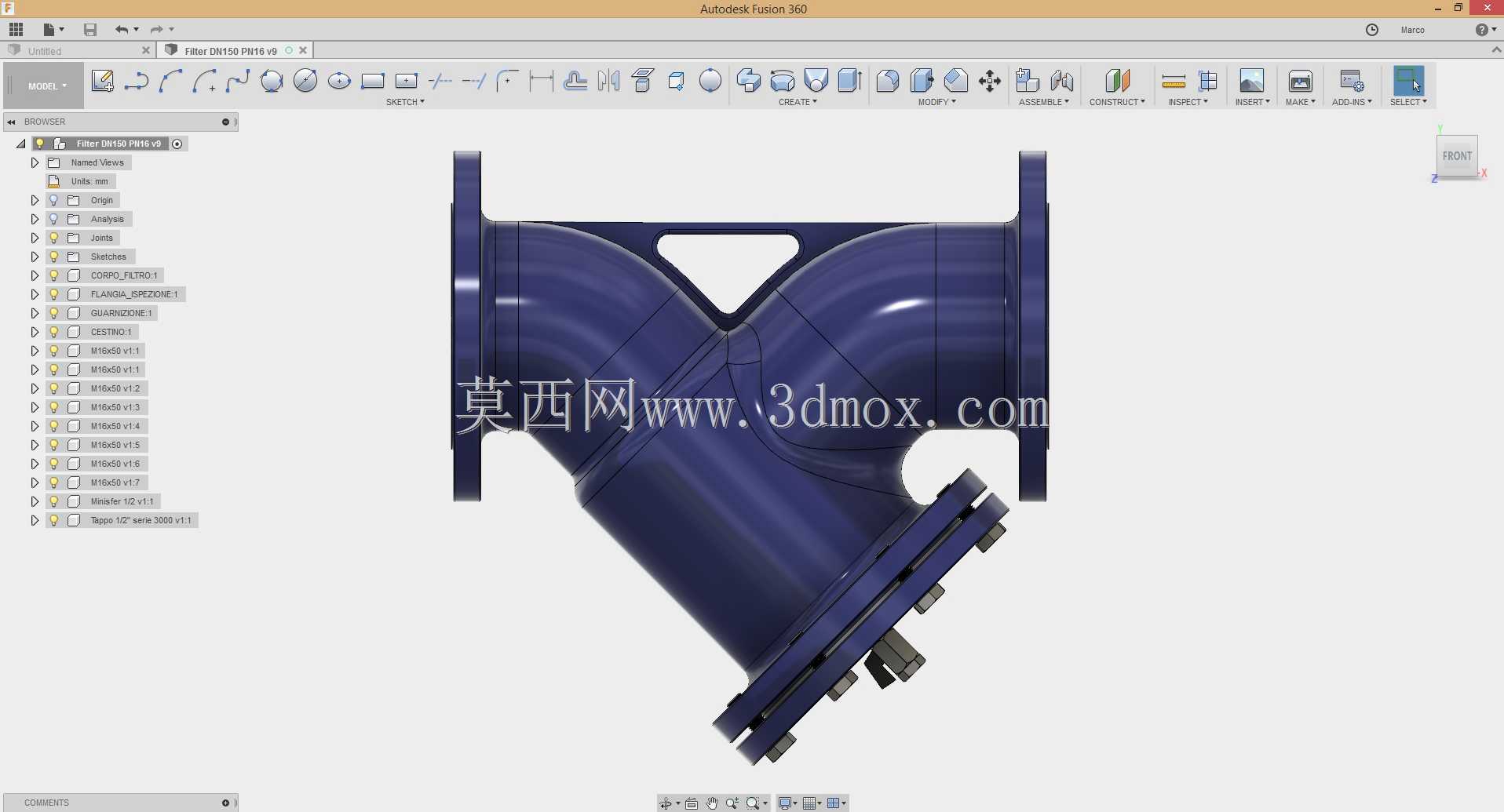

DN150PN16法兰式Y型管道过滤器

这款Y型法兰连接过滤器，是流体输送管路系统中不可或缺的杂质拦截元件，广泛应用在市政给排水、暖通循环水、化工流体输送、工业冷却水系统、消防供水管网等场景中，安装在泵阀、换热设备、仪表等精密管路元件的前端，能够有效拦截流体中携带的焊渣、锈屑、砂石、杂物颗粒，避免杂质对下游精密设备造成卡涩、磨损、堵塞等损伤，保障整个管路系统长期稳定运行。从结构设计来看，这款过滤器采用经典Y型斜置滤腔结构，相比直通式过滤器，这种结构在保障流道顺畅的同时，预留了充足的滤渣收纳空间，流体进入阀体后，顺着倾斜的滤腔导向，杂质会在重力和流体冲力的共同作用下沉积到滤腔底部，不会持续附着在滤网表面造成大面积堵塞，有效延长了设备的免维护周期，降低运维频次。产品两端采用标准法兰连接结构，适配PN16压力等级的管路安装要求，DN150的公称通径能够匹配六寸规格的工业管路，安装时只需与管路对应法兰对齐，加装密封垫片后锁紧螺栓即可完成固定，安装边界规整，不需要额外调整管路走向，可直接适配同规格标准管路的安装空间，后期检修时只需打开滤腔端盖即可取出滤网进行冲洗或更换，操作便捷无需整体拆卸管路。阀体采用流畅的流线型流道设计，内壁过渡平滑无突兀转角，能够最大程度降低流体通过时的阻力损失，减少管路系统的泵送能耗，同时避免流道内出现介质滞留死角，降低介质沉积、结垢的概率。整体外壳采用等强度壁厚设计，在满足公称压力下的结构强度要求的同时，尽可能控制整体重量，外部的加强筋结构既提升了阀体整体的刚性，避免安装受力后出现形变，也优化了产品的外观质感。内置的滤网可根据实际输送介质的特性、过滤精度需求更换不同目数的规格，适配清水、油品、低腐蚀性化工流体等多种介质的过滤需求，滤腔的倾斜角度经过反复优化，既保障了足够的滤渣容纳量，也不会过度增加阀体的整体外形尺寸，不会占用过多的管路安装空间，在狭小的管廊、设备间内也能顺利布置安装。
