机器人用伺服电机安装固定折弯支架

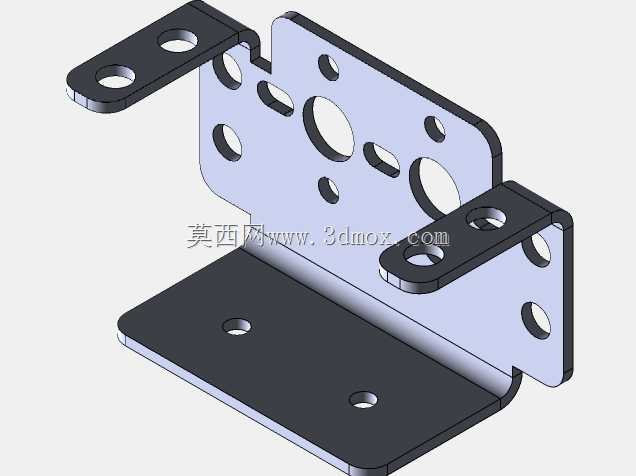

这款折弯成型的金属支架，主要应用于小型桌面级两足行走机器人、多自由度机械臂的关节传动部位，作为伺服电机与机器人结构主体之间的连接承载构件，承担电机定位、载荷传递、运动限位的核心作用，可适配市面流通的标准尺寸微型直流伺服电机，满足机器人手臂摆动、腿部抬落等往复运动场景下的安装固定需求。从实际使用场景来看，这类支架多用于教育类机器人开发、小型仿生机器人原型制作、桌面级机械臂DIY搭建等领域，能够在电机频繁正反转、持续输出扭矩的工况下，保持电机安装位置的精度稳定性，避免电机运行过程中出现移位、晃动，进而保证关节运动的位置精度，减少运动过程中的传动间隙与结构异响。在功能特性上，支架采用一体化折弯成型结构，底部为平面安装基面，设置两个同轴定位安装孔，可通过紧固件将整个支架固定在机器人的机身骨架或关节基座上；垂直立面为电机安装面，根据伺服电机的安装孔位、输出轴位置开设了对应尺寸的通孔与避让槽，既能够保证电机输出轴顺利穿过立面连接外部传动件，也能通过多组孔位实现电机的精准对位，避免电机安装偏心导致的输出轴磨损、扭矩损耗问题；两侧延伸出带安装孔的折弯耳板，可用于固定限位开关、走线卡扣或是辅助结构件，拓展支架的附加功能。设计思路上，这款支架充分考虑了轻量化与结构强度的平衡，在非承载区域开设了多组大小不一的减重孔，在不降低整体结构刚性的前提下有效降低了支架自重，减少机器人运动过程中的惯量负担，提升关节运动的响应速度；折弯处采用圆角过渡设计，避免应力集中导致的金属疲劳断裂，同时所有安装孔位都做了沉台处理，保证紧固件安装后表面平整，不会出现凸起干涉其他运动部件的情况。从安装边界来看，底部安装基面的孔位间距适配标准铝型材的槽距，既可以固定在3D打印的机器人结构件上，也可以直接安装在标准工业铝型材搭建的原型机架上；立面的电机安装孔位完全匹配标准微型伺服电机的安装尺寸，无需额外打孔修改即可直接完成电机装配，两侧耳板的安装孔位预留了足够的操作空间，方便使用小型螺丝刀完成紧固件的锁紧作业，整体结构紧凑，安装后不会占用过多的关节空间，能够适配狭小空间内的电机安装需求。
