3毫米直插式红绿发光二极管结构设计

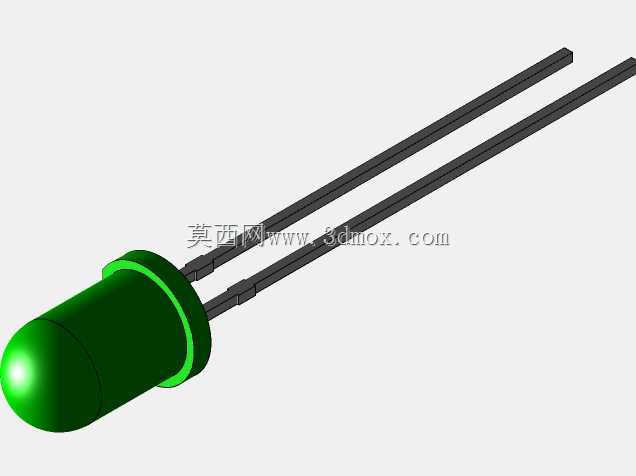

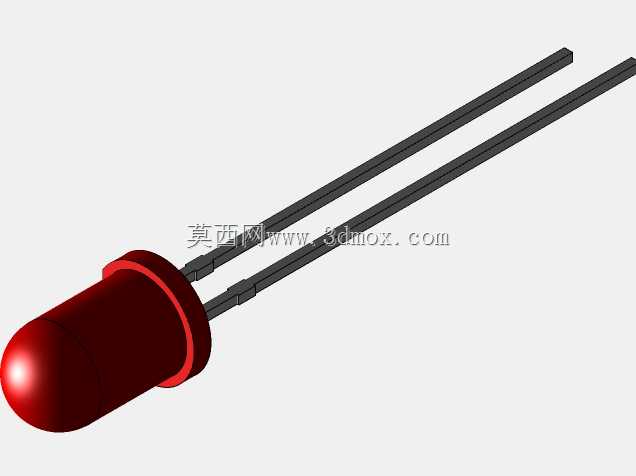

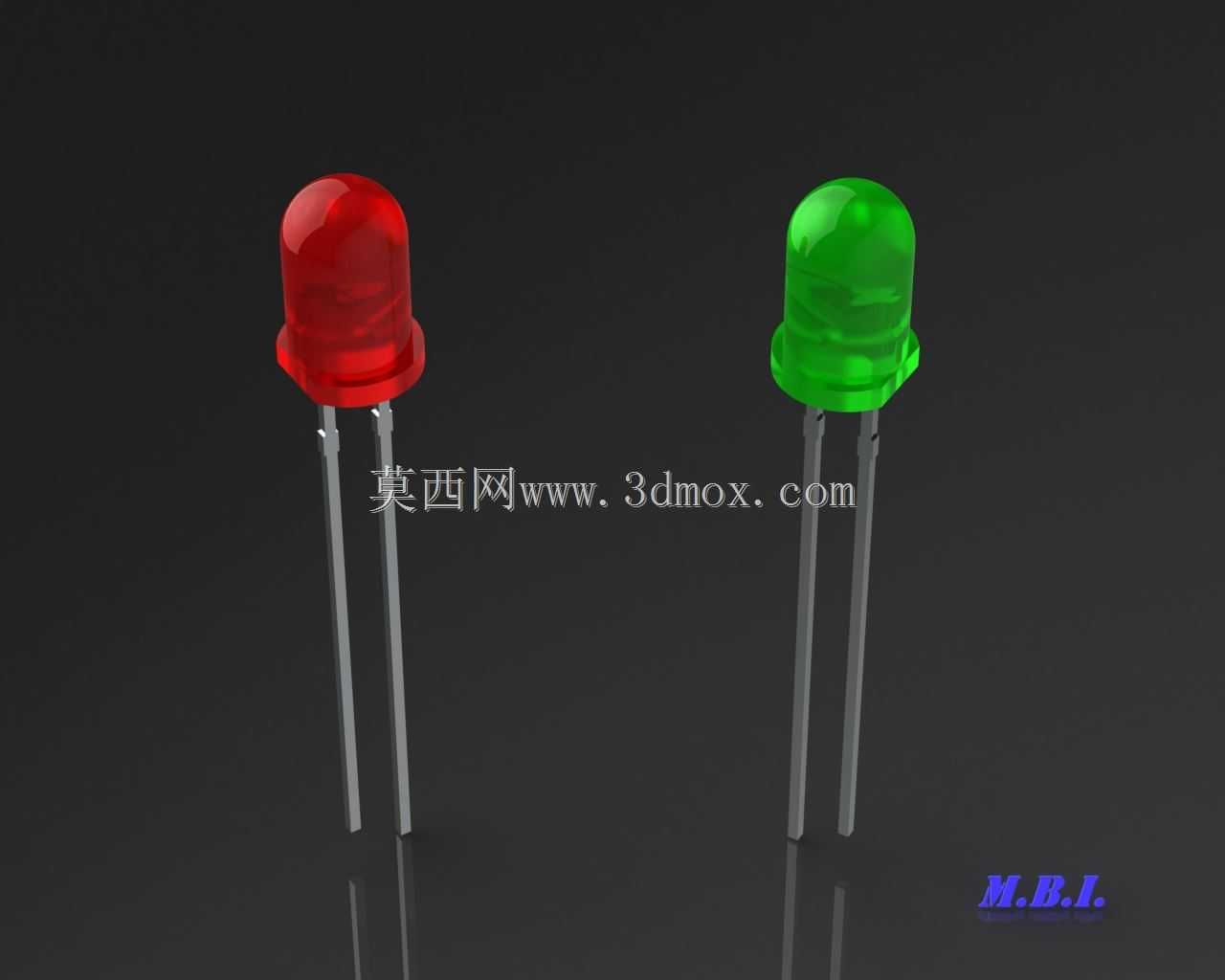

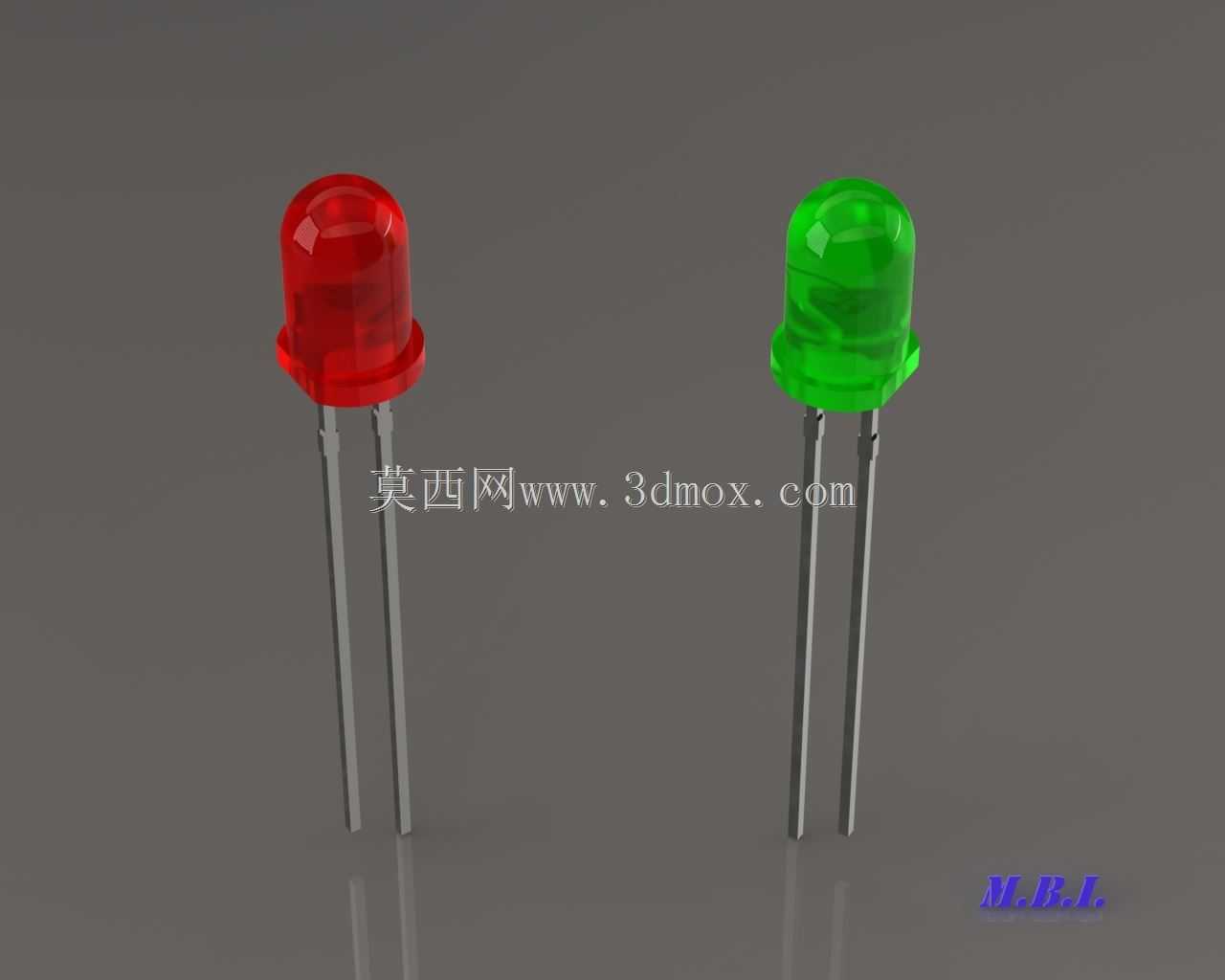

本次呈现的是3毫米规格直插式发光二极管的三维结构设计，这类器件是电子电路领域应用极为广泛的基础半导体发光元件，日常在各类消费电子、工业控制设备、家电产品、仪器仪表的状态指示场景中随处可见，小到充电器的电源提示灯、键盘的按键背光，大到工业控制柜的运行状态指示、信号看板的点位提示，都离不开这类小尺寸直插LED的支撑。从实际使用场景来看，3毫米直插LED凭借小巧的封装尺寸、稳定的发光性能、低廉的使用成本，成为通孔插装类电路设计中首选的指示类器件，既可以单颗使用实现单点状态提示，也可以多颗组合形成数码段、点阵屏实现简单的数字或符号显示，在低压直流驱动场景下能够长期稳定工作，抗冲击和耐振动性能优于早期的氖泡指示灯，使用寿命也远超传统白炽指示灯泡。从产品功能特性来看，该款LED采用标准的圆头环氧封装结构，顶部的半球形环氧透镜可以对内部芯片发出的光线进行聚拢调整，实现合适的出光角度，保证正面观察时的亮度均匀性；封装内部绑定的半导体发光芯片根据掺杂材料不同，可以发出红、绿等不同波长的可见光，满足不同场景的色彩区分需求；两根平行的金属引出引脚既承担了电路导通供电的作用，也作为插装时的固定支撑结构，长引脚为正极、短引脚为负极的标准化设计，也适配行业通用的生产装配规范，降低批量生产时的插件错误率。从设计思路来看，整个模型严格遵循行业通用的3毫米直插LED尺寸规范进行建模，封装头部的直径控制在3毫米标准公差范围内，引脚长度、引脚间距都匹配通用PCB板的插孔设计标准，能够直接适配常规2.54毫米间距的万能板、量产PCB的插装孔位，不需要额外调整安装尺寸；环氧封装部分的外形做了圆滑过渡处理，还原了实际生产中环氧浇注成型的外观特征，引脚部分做了平直度还原，保证模型在虚拟装配时能够准确模拟实际插件的安装状态，不会出现干涉错配的问题。从外形尺寸与安装边界来看，该款LED总高度包含引脚在内符合常规直插器件的波峰焊生产要求，头部透镜的突出高度适配常见的面板开孔尺寸，安装时只需要在设备面板或PCB上开出对应直径的通孔，将LED从背面插入后在焊接面完成引脚焊接即可，引脚预留的长度可以根据实际安装空间进行裁剪，既可以贴板安装节省内部空间，也可以留长引脚实现高位指示，灵活适配不同的设备内部布局需求，在进行整机结构设计时，只需要预留出头部透镜的出光空间和引脚的焊接空间，就可以完成该器件的布局，不会和周边的电容、电阻等其他插装元件产生空间干涉。
