手动杠杆式快速压紧夹钳结构设计

这款手动杠杆式压紧夹钳是工装夹具领域应用极为广泛的快速压紧构件，在机械加工工位、焊接工装台、装配流水线、电子元器件治具、木工加工操作台、五金件冲压辅助定位等场景中都承担着核心的工件固定作用，能够在短时间内完成对工件的压紧与释放动作，大幅降低装夹辅助耗时，提升工位作业的整体效率。

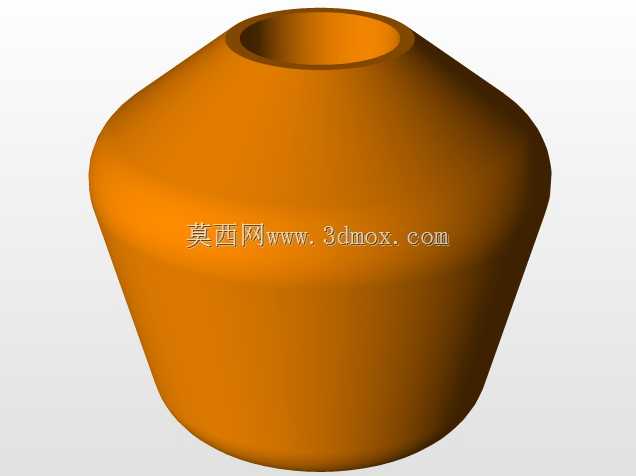

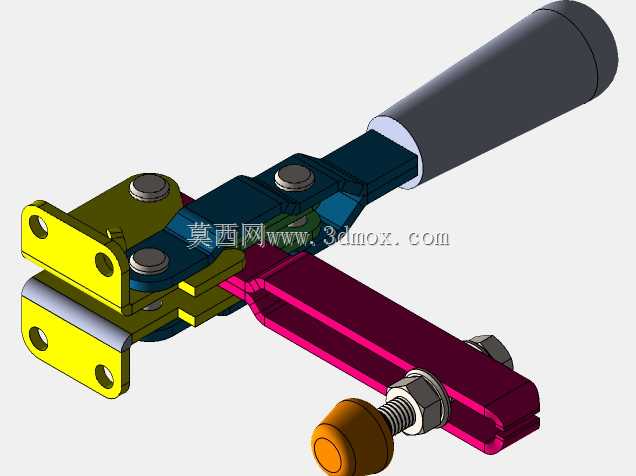

该夹钳采用经典的肘节死点锁紧结构设计，核心传动逻辑依托连杆机构的过死点自锁特性实现，当操作人员扳动握持手柄完成下压动作时，内部多组连杆会越过传动死点位置，此时即便压紧端承受工件的反向顶推作用力，夹钳也不会出现松脱移位的情况，锁紧状态的可靠性完全可以满足常规机加工、焊接作业的夹持力需求，不会因为加工过程中的振动、切削力冲击出现压紧失效的问题。夹钳的压紧端配备了可调节的橡胶头压柱，压柱与夹臂之间通过螺纹连接结构实现行程调节，操作人员可以根据被压紧工件的实际厚度、压紧面高度差灵活调整压柱的伸出长度，适配不同尺寸规格工件的装夹需求，橡胶端头的设计也可以避免刚性压头直接接触工件表面，防止在工件光洁表面留下压痕、划伤，尤其适合对表面质量要求较高的钣金件、注塑件、阳极氧化处理工件的装夹作业。

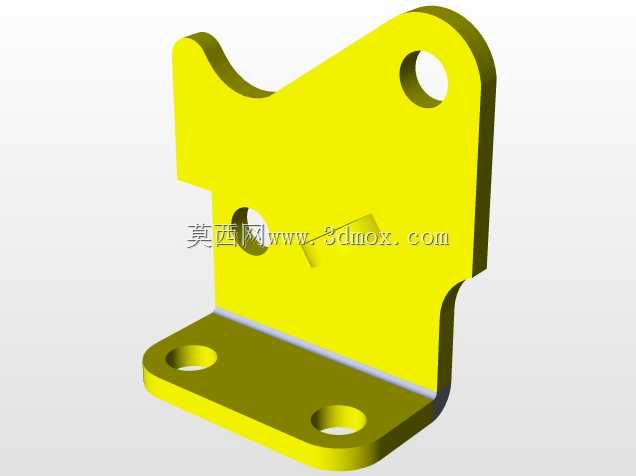

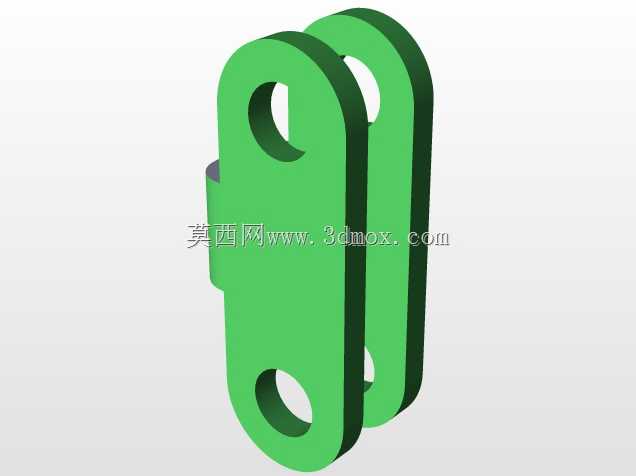

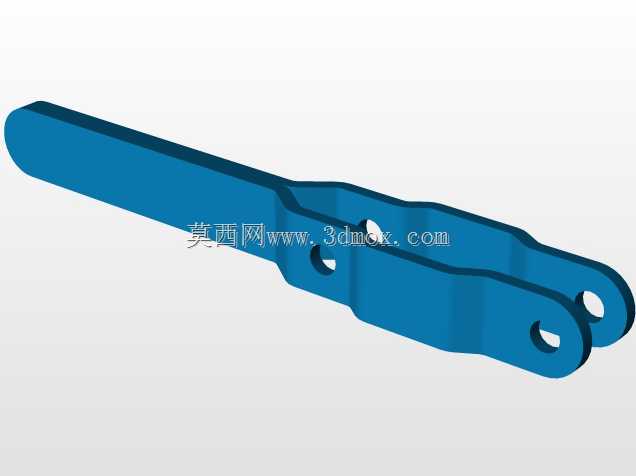

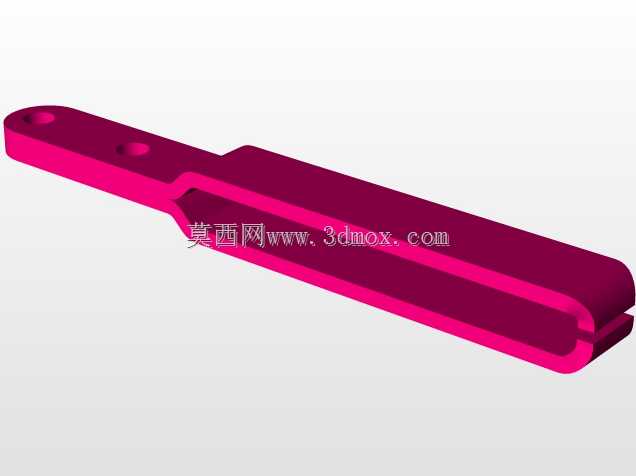

夹钳的底座采用带安装孔的双耳式固定结构，安装孔位的间距经过标准化设计，可以直接通过螺栓固定在工装平台、设备机架或者定制化治具板上，安装边界清晰，不需要额外设计复杂的转接结构就可以完成装配。握持手柄采用符合人体工学的长条形包覆设计，握持区域做了防滑适配，操作人员扳动手柄时受力均匀，不需要施加过大的操作力就可以完成锁紧与解锁动作，长时间重复操作也不容易产生手部疲劳。夹钳的各铰接转动位置都采用了销轴加衬套的配合结构，转动过程顺滑无卡滞，长期反复使用也不会出现明显的晃动间隙，能够长时间保持稳定的压紧精度。夹臂部分采用了高强度的型材结构设计，在保证整体结构刚性、减少压紧状态下形变量的同时，尽可能控制了夹钳自身的重量，不会给工装平台带来额外的负载负担。在实际产线应用中，这类夹钳往往会成组布置在工装板上，配合定位销、挡块等定位构件，实现对工件的多点同步压紧，保证工件在加工、装配、检测过程中位置完全固定，不会出现偏移、翘曲等问题，是中小批量柔性生产场景中性价比极高的夹紧解决方案。
