220规格圆筒式工业轴流通风散热风机

　　在工业电控柜散热、厂房局部排风、小型设备冷却风道、焊接工位排烟这类场景里，轴流风机是最常用的空气驱动部件，不同于离心风机的高压小风量特性，轴流风机沿轴向进出风的结构，能在低风阻工况下提供更大的通风量，安装占用的纵深空间也更小，非常适合嵌入式安装在设备壳体或者墙体预留孔位上。这款220规格的轴流风机，外框采用整体圆筒式结构，法兰边预留了均匀分布的安装孔位，安装时不需要额外制作转接支架，直接通过螺栓穿过法兰孔就能固定在安装面，外框的圆筒段可以直接嵌入预留的安装孔洞，减少风道漏风的概率。

　　从结构设计来看，风机的支撑筋采用径向直筋布局，一共四根支撑筋从外框内壁延伸到中心电机安装座，这种布局的风阻比斜向筋更小，同时能给中心的电机提供足够的支撑刚度，避免风机运行时因为电机振动产生共振噪音。风叶采用前倾式圆弧叶型，叶型的弧度经过匹配转速优化，在常规工频转速下，能以更低的叶片切割噪音实现更高的送风效率，叶片和外框内壁之间预留了均匀的间隙，既避免运行时叶片刮蹭外框，也不会因为间隙过大造成风量泄漏损失。尺寸边界上，这款风机的外框安装边长为220mm，轴向总厚度为60mm，安装孔位的分布圆直径匹配行业通用的220规格风机安装尺寸，做设备选型替换时不需要重新改动安装孔位，能直接替换同规格的老旧故障风机。

　　中心的电机采用外转子结构，电机外壳直接和轮毂集成，风叶直接固定在电机外转子上，传动结构没有额外的皮带或者齿轮部件，运行可靠性更高，日常维护只需要定期清理叶片上积附的灰尘，不需要做润滑或者传动件更换。在实际设备配套场景中，这款风机可以用在小型工业变压器的柜体散热，因为变压器运行时的铜损和铁损会持续产生热量，柜内温度过高会加速绝缘层老化，通过这款轴流风机形成柜内外的空气对流，能把柜内的热空气直接排出，把柜内温度控制在元器件允许的工作范围内；也可以用在小型焊接设备的排风工位，把焊接产生的烟尘直接通过风管排到室外，改善工位的作业环境；还可以用在小型冷库的冷凝器散热，或者电气控制柜的顶部排风，带走柜内变频器、接触器等元器件工作产生的热量。

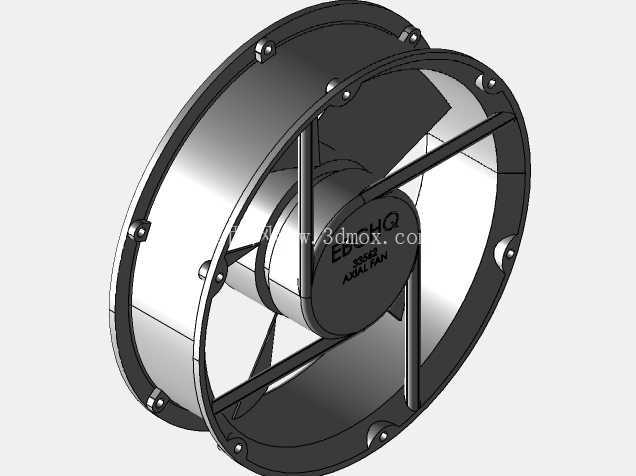

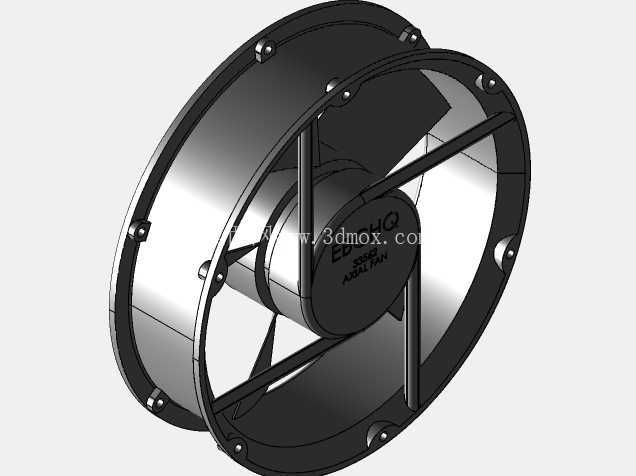

　　设计这款风机的三维模型时，重点还原了外框法兰的安装孔位尺寸、支撑筋的布局位置、叶片的叶型弧度以及中心电机的外形轮廓，所有安装相关的尺寸都和实物保持一致，结构设计人员在做设备整体布局时，可以直接把这个模型导入装配体，核对安装空间是否足够，检查风道走向是否和风机的进出风方向匹配，避免后期加工安装时出现空间干涉。和同规格的方形外框轴流风机相比，这款圆筒式结构的风机在嵌入风管安装时，和圆形风管的对接更方便，不需要额外做方转圆的转接接头，能减少风道的局部阻力损失，提升通风系统的整体效率。风机的接线端设置在电机外壳的侧面，预留的接线空间足够穿入常规的三芯电源线，安装接线时不需要额外扩大安装孔洞来预留接线操作空间，接线完成后可以通过配套的网罩覆盖在风机的进出风侧，避免杂物被吸入风机或者人员误触转动的叶片，提升使用安全性。
