SMC气动双联安全控制阀结构设计

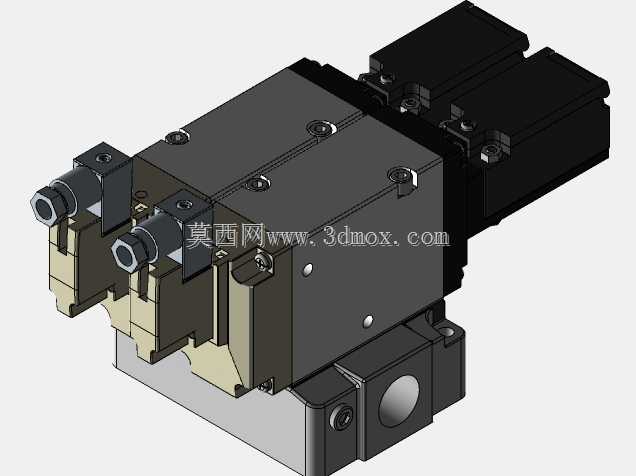

这款SMC气动安全阀组主要面向工业自动化气动回路的安全防护场景，在汽车焊装夹具、自动化装配生产线、冲压设备安全气路、包装机械执行端等需要冗余压力控制的工况中广泛应用，核心作用是在气路压力异常超压、执行机构误动作触发、回路失压等风险场景下快速切断气路或者泄压，避免气动执行元件误动作带来的设备碰撞、工件损坏甚至人员操作伤害，是气动安全回路里的核心防护元件。从功能特性来看，这款阀组采用双联阀的集成式结构设计，双阀芯同步动作的结构能够实现冗余安全校验，当其中一路阀芯出现卡滞、密封失效等故障时，另一路依然能够独立完成泄压或者断气动作，相比单联安全阀大幅降低了安全回路的失效概率，能够满足工业设备安全等级的较高要求。阀组集成了电磁驱动模块与压力反馈接口，既可以通过电信号实现主动通断控制，也能够通过气路压力反馈实现被动超压泄放，兼顾主动控制与被动防护的双重功能。在设计思路上，这款阀组采用模块化集成布局，将电磁驱动单元、阀芯腔体、密封组件、安装基座整合为紧凑的整体结构，摒弃了传统阀组分散安装需要大量管路连接的弊端，减少了外接管路带来的泄漏点，同时也缩小了阀组的整体安装占用空间。阀体主体采用硬质铝合金加工成型，表面做阳极氧化处理，兼顾结构强度与轻量化需求，内部阀芯采用耐磨工程塑料与硬质金属配合的密封结构，能够在高频动作的工况下保持长期密封可靠性，进出气接口采用标准气动接头适配尺寸，能够兼容常规工业气动回路的管路规格。从安装边界来看，阀组底部设置有标准化的安装定位孔位，可以直接固定在设备的阀岛安装板或者气动控制柜内，整体外形方正规整，接线与管路接口都布置在阀组的同侧与侧下方，预留了充足的接线与管路操作空间，安装时不需要额外预留过大的周边避让空间，双联电磁驱动模块平行布置在阀体上部，接线端朝向统一，方便现场布线与后期维护检修，阀组的整体重量控制在气动元件的合理区间，不会对安装基板造成额外的承重负担，适配各类自动化设备的气路安装需求。
