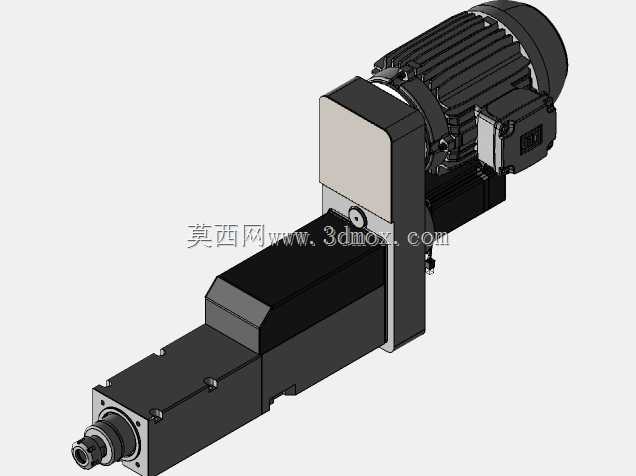

伺服进给式钻孔动力头集成结构

　　这款集成式钻孔动力头的结构设计，核心围绕批量零件钻削工序的刚性需求展开，在汽车零部件加工、五金件批量钻孔、液压阀块流道加工等场景中，这类单元是组合专机、改造旧机床、搭建非标加工工位的核心执行部件。从结构布局来看，驱动电机与主轴箱体采用平行偏置安装，通过内置减速传动组将电机输出扭矩放大后传递到钻削主轴，相比直连式主轴结构，这种布局能在保证输出扭矩的前提下缩短整体轴向长度，适配安装空间局促的专机工位，避免与工件夹具、上下料机构产生运动干涉。主轴部分采用前后两组角接触轴承配对安装，预紧后可同时承受钻削过程中的轴向进给力与径向切削力，主轴端部采用标准ER夹头接口，可装夹不同直径的麻花钻、中心钻、铰刀等钻削刀具，换刀时无需额外拆卸主轴端盖，

　　适配批量加工中频繁换刀的作业需求。进给滑台部分采用矩形导轨导向，配合内置的滚珠丝杠传动，进给行程可根据加工需求调整限位挡块位置，进给速度可通过驱动侧的参数设置匹配不同材质工件的钻削参数，加工钢件时采用低速大进给量，加工铝合金等有色金属时可提高进给速度保证加工效率。整个动力头的安装基准面设置在箱体底部，采用两个定位销孔配合螺栓孔完成安装定位，安装时需保证主轴轴线与工作台面的垂直度误差控制在0.02mm以内，避免钻削时出现孔位偏斜、刀具折断的问题。从设计细节来看，电机接线盒采用侧向布置，避免加工过程中切削液、铁屑飞溅进入接线端子造成短路，主轴前端设置有密封端盖，可阻挡切削液进入主轴轴承腔，延长轴承使用寿命。传动箱体内部采用油脂润滑，

　　日常维护时仅需定期补充润滑脂即可，无需复杂的油路维护，适配车间多班次连续加工的作业强度。在实际选型搭配时，可根据最大钻孔直径匹配对应功率的驱动电机，钻削10mm以内钢件时可选用0.75kW电机，钻削16mm钢件时需搭配1.5kW以上电机，同时根据加工行程需求选择对应行程的进给模块，避免行程冗余造成结构浪费。整个集成单元将驱动、传动、进给、主轴功能整合为一体，相比自行搭建的分散式钻削结构，可减少设计人员的选型计算、装配调试工作量，安装后仅需接入动力线与控制信号即可投入使用，大幅缩短非标设备的开发周期。结构建模时对所有配合面、安装孔位、运动行程都做了精确的干涉检查，滑台在全行程运动过程中与电机、箱体、端盖等固定部件无碰撞，装配时可按照先装主轴组件、再装传动齿轮组、后装进给滑台与驱动电机的顺序完成总装，装配后需手动盘车检查主轴转动是否顺畅，滑台移动是否有卡滞现象，确认无异常后再进行空载试运转。
