等节距圆柱螺旋压缩弹簧结构设计

　　在各类机械传动、缓冲隔振、力值控制场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的弹性基础零件，从低压电器的触点复位结构，到工程机械悬架的缓冲单元，再到精密检测设备的力值加载模块，都能见到这类零件的身影。本次设计的等节距圆柱螺旋压缩弹簧，采用圆形截面簧丝绕制，整体为等外径圆柱构型，端面经过并圈磨平处理，能够在装配时保证两端支撑面与安装座的贴合度，避免受载时出现偏斜、侧滑的问题，保障力值输出的同轴度。

　　从实际应用场景出发，这类弹簧常被用于阀门的启闭复位结构，当阀瓣受介质推力开启时，弹簧被压缩储存弹性势能，当介质压力回落至设定阈值时，弹簧释放弹力推动阀瓣复位，实现管路的通断控制；在自动化生产线的工装夹具中，这类弹簧可作为夹紧力的提供单元，配合压头实现工件的柔性装夹，避免刚性夹紧对工件表面造成压伤，同时能够补偿工件的尺寸公差，保证装夹的可靠性；在振动设备的隔振结构中，多组同规格弹簧对称布置，能够通过自身的弹性变形吸收设备运行产生的振动能量，降低振动向安装基础的传递，减少设备运行的噪音与结构疲劳损伤。

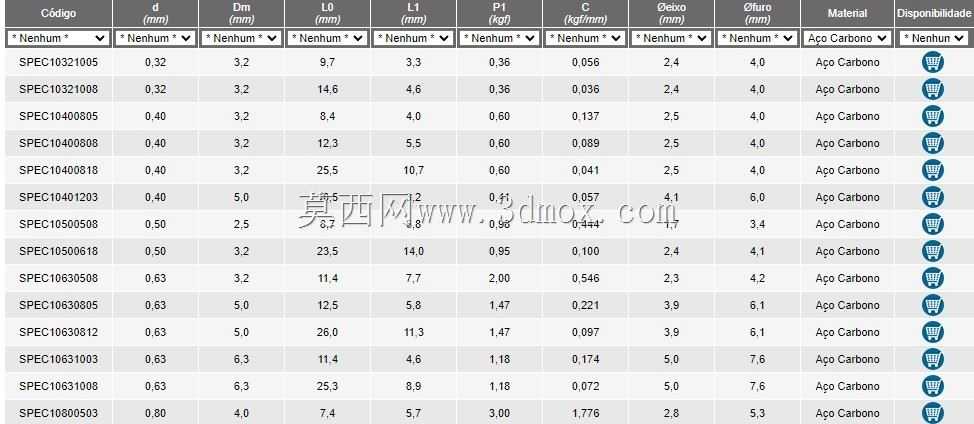

　　设计过程中首先需要明确弹簧的工作载荷区间与变形量要求，根据胡克定律计算所需的弹簧刚度，再结合安装空间的边界尺寸，确定弹簧的中径、簧丝直径、有效圈数等核心参数。簧丝直径的选取需要兼顾强度要求与结构尺寸限制，直径过小会导致弹簧受载时应力超过材料许用值，出现永久变形甚至断裂的问题，直径过大则会导致弹簧刚度超出设计范围，无法满足变形量的要求。有效圈数直接决定弹簧的刚度，在簧丝直径、中径确定的前提下，有效圈数越多弹簧刚度越小，相同载荷下的变形量越大，设计时需要根据工作行程的要求调整有效圈数，同时预留1-2圈的支撑圈，保证两端的支撑稳定性。

　　外形尺寸方面，弹簧的自由长度需要结合最大工作变形量与预压量确定，预压量的设置是为了避免弹簧在装配后出现松动，保证弹簧在初始状态下就能够提供稳定的预紧力，防止设备运行过程中弹簧出现窜动。弹簧的外径需要小于安装腔的内径，预留足够的径向间隙，避免弹簧受压缩时外径胀大与安装腔内壁发生摩擦，导致弹簧磨损、卡滞，影响正常的伸缩动作；弹簧的内径需要大于安装导向杆的直径，预留合理的配合间隙，既保证弹簧能够沿着导向杆顺畅伸缩，又避免间隙过大导致弹簧出现偏斜。

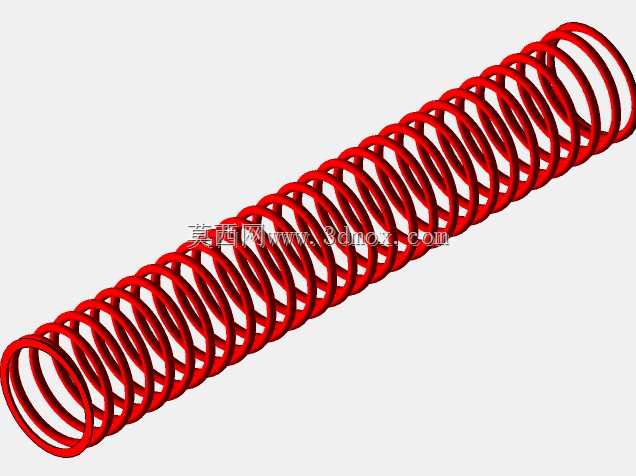

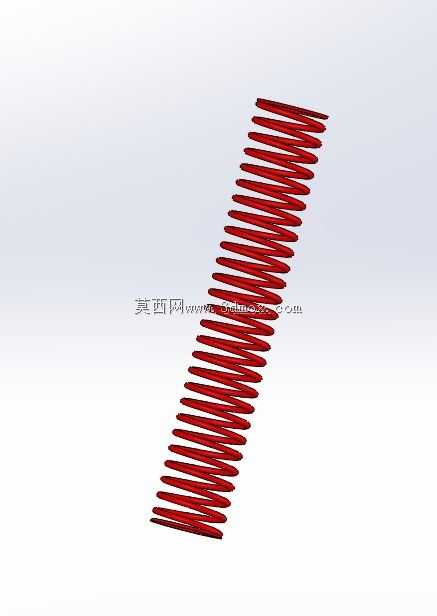

　　从结构特性来看，等节距的设计使得弹簧在整个工作变形区间内刚度保持恒定，力值与变形量呈线性关系，便于在设计阶段精准计算不同载荷下的变形量，也方便设备调试阶段的力值校准。弹簧的旋向根据实际安装需求确定，当弹簧需要与其他螺纹零件配合或者多组弹簧嵌套使用时，需要注意旋向的匹配，避免出现干涉问题。表面处理方面，根据使用环境的不同，可以选择电泳、喷塑、镀锌等处理方式，提升弹簧的防锈耐腐蚀能力，延长在潮湿、腐蚀工况下的使用寿命，本次设计的弹簧采用红色表面涂层，既能够起到防锈作用，也便于在设备装配、检修过程中快速识别零件规格，降低错装的概率。

　　在建模过程中，需要严格控制螺旋线的生成参数，保证节距、升角的一致性，簧丝的扫描轮廓需要与螺旋线保持垂直，避免出现簧丝扭曲、截面变形的问题，两端的并圈磨平处理需要保证磨平部分的长度不小于簧丝直径的四分之三，支撑面的平面度符合装配要求，同时要注意磨平部分与有效圈之间的过渡平滑，避免出现应力集中的尖角，防止弹簧在交变载荷作用下从过渡位置出现疲劳断裂。在进行装配验证时，需要模拟弹簧的最大压缩工况，检查弹簧压并时的长度是否满足最小安装尺寸要求，同时校核弹簧在最大载荷下的切应力是否在材料的许用应力范围内，保证弹簧的使用寿命符合设备的设计周期。对于需要进行力值测试的场景，可以在建模完成后导入仿真模块，对弹簧进行有限元受力分析，查看不同压缩量下的应力分布情况，对应力集中的位置进行参数优化，调整簧丝直径或者圈数，让弹簧的受力更加均匀，避免局部应力过高导致的失效问题。
