嵌入式工业触控人机交互界面结构设计

　　在离散制造产线的设备操控工位、过程控制行业的现场操作节点，这类嵌入式触控人机界面是操作人员和底层控制系统交互的核心载体，小到单台专机的参数设置、手动操作触发，大到整条产线的状态监控、报警信息调取、生产数据回溯，都需要通过这类设备完成指令输入与信息获取，相比传统的按钮加指示灯的操控面板，它能在有限的安装空间内集成更多的信息展示维度，同时减少硬接线的点位数量，简化设备操控面板的布线复杂度。

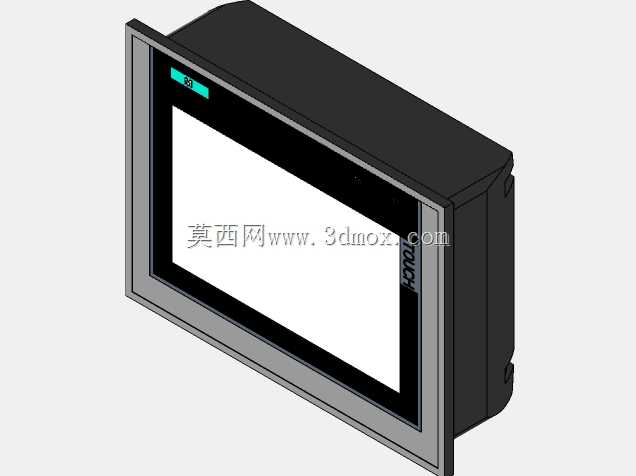

　　从结构设计的角度来看，这款人机界面采用了前框嵌入式的安装逻辑，前面板做了窄边的金属包边处理，屏幕区域占据了正面绝大多数面积，屏幕上方预留了状态指示灯的安装位，可用于显示设备供电、通讯状态、运行/故障等核心状态，方便操作人员在较远位置快速识别设备整体工况，无需凑近屏幕查看详细内容。屏幕侧边标注了触控标识，明确该屏幕支持直接触控操作，无需额外配备鼠标、键盘等外接输入设备，适配工业现场操作人员戴薄手套操作的使用场景，触控区域的感应阈值做了适配调整，避免普通手套操作时出现触控失灵、误触发的问题。

　　设备的外壳主体采用阻燃工程塑料材质，兼顾结构强度与绝缘性能，背部做了规整的散热筋结构，无需额外加装散热风扇，依靠被动散热即可满足工业现场宽温环境下的长时间运行需求，避免风扇进灰带来的维护成本提升问题，同时也能降低设备运行时的噪音，适合在对噪音有要求的洁净车间、装配工位使用。安装结构上，前面板的边缘突出于壳体主体，安装时可直接卡在控制柜面板的开孔处，通过背部自带的卡扣结构锁紧固定，无需额外的安装支架，能大幅减少现场安装的工时，同时前面板和柜体接触的位置预留了密封胶条的安装槽，安装后可达到IP65级别的前面板防护能力，能阻挡现场的飞溅水滴、粉尘进入柜体内部，适配有少量切削液飞溅的机加工工位、有粉尘存在的配料工位等相对恶劣的现场环境。

　　从安装边界尺寸来看，这款7英寸规格的人机界面，面板开孔尺寸控制在合理范围内，适配市面上绝大多数标准小型控制柜的面板安装位，替换同尺寸的老旧人机界面时无需重新扩孔或者修改面板结构，能直接完成替换升级，降低设备改造的工作量。背部的接口区域做了下沉式设计，通讯接口、电源接口都布置在背部的下半区域，接线完成后线缆不会突出于设备背部太多，对柜内的安装深度要求较低，即使是深度较浅的壁挂式小型控制箱也能顺利安装，不会出现柜门无法关闭、线缆被挤压的问题。

　　在功能适配的结构设计上，屏幕的显示区域做了防眩光的表面处理，避免车间顶部的照明灯光、窗边的自然光在屏幕上形成反光，导致操作人员看不清屏幕显示内容，即使在光线较强的工位也能清晰读取屏幕上的参数信息。设备的整体边角做了圆弧过渡处理，没有尖锐的棱角，安装调试过程中不会划伤操作人员的手部，同时前框的金属部分做了接地处理，能有效屏蔽工业现场的电磁干扰，避免变频器、伺服电机运行时产生的电磁干扰导致屏幕花屏、触控失灵、通讯中断的问题，保障设备在复杂电磁环境下的运行稳定性。

　　实际选型应用中，这类人机界面通常会搭配PLC、远程IO模块等控制设备使用，结构设计时充分考虑了工业现场的各类使用痛点，从安装便捷性、环境适应性、操作便捷性多个维度做了优化，三维建模过程中完整还原了设备的安装卡扣、密封槽、接口位置、散热筋等细节结构，设计人员在做控制柜的三维布局时，可以直接调用该模型完成面板开孔定位、柜内空间校验、安装干涉检查，提前规避现场安装时可能出现的尺寸不匹配、干涉等问题，减少现场安装调试的返工量。
