钻井作业用立式管装传感支撑构件

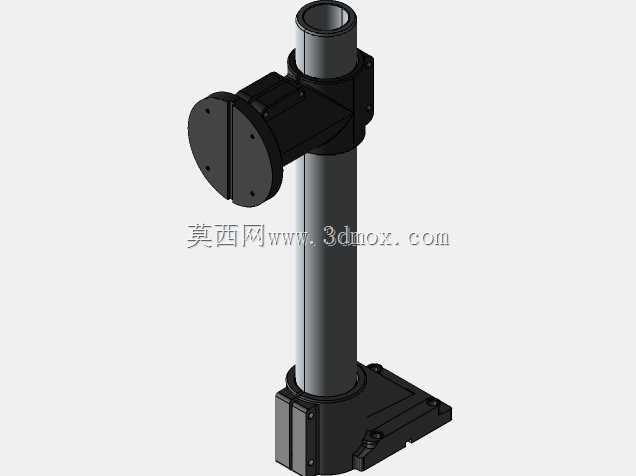

　　在陆地及海洋钻井平台的作业现场，各类传感检测装置的安装固定一直是现场布线与设备运维的核心细节之一，这类支撑构件的设计合理性，直接影响传感器的检测精度、后期维护效率以及现场作业的安全冗余。这款支撑构件采用立式圆管作为主体承载结构，底部搭配带多组安装孔的方形安装底座，可直接通过螺栓固定在钻井平台的设备基座、操作台面或者预制安装板上，底座与立管的衔接处做了加厚的加强筋过渡，避免长期受设备振动、现场碰撞出现焊缝开裂或者连接松动的问题。立管侧面的夹持安装座采用对开式抱箍结构，无需在立管上额外打孔焊接，可根据现场传感器的安装高度需求，沿立管轴向任意调整固定位置，抱箍锁紧后可提供足够的夹紧力，即便在钻井作业持续产生的高频振动环境下，

　　也不会出现安装座下滑、偏转的情况。侧面的安装法兰盘采用圆形带均匀分布安装孔的设计，可适配多数常规工业传感器的安装孔位，法兰与抱箍座之间做了一体化的加强连接，可承载一定重量的检测设备，同时法兰端面与立管轴线保持垂直，保证安装后的传感器检测方向与设计方向一致，避免因安装倾斜带来的检测数据偏差。从安装边界来看，底座的方形轮廓尺寸适配现场多数预留安装位，安装孔的孔距符合通用工装安装的标准规格，无需现场重新打孔适配；立管的外径选用常规工业圆管的通用尺寸，若后期需要拓展安装其他检测元件、布线卡扣或者辅助照明装置，可直接采购标准规格的抱箍配件进行加装，无需单独定制适配零件。在设计思路上，这款构件优先考虑了钻井现场的复杂工况：首先是抗振性能，

　　所有连接位置都避免了悬臂过长的结构，受力路径直接从安装法兰传递到抱箍，再沿立管传递到底座，最终分散到安装基础上，减少应力集中点；其次是耐候性，整体结构没有易积水的凹槽死角，现场冲洗、雨淋后的积水可自然流下，不会在构件内部积存造成锈蚀，适合海洋平台高盐雾、陆地钻井多扬尘的使用环境；再者是维护便捷性，所有锁紧位置都采用标准紧固件，现场运维人员使用常规扳手即可完成高度调整、设备拆装的操作，无需专用工具，可大幅缩短现场设备维护的停机时间。在实际应用场景中，这类支撑构件不仅可用于钻井作业区域的传感器安装，也可适配工业厂区设备旁的检测元件固定、自动化生产线的传感支架安装、户外检测设备的立式支撑等场景，其结构的通用性可覆盖多数需要立式安装、

　　高度可调的检测设备固定需求。构件的立管采用空心圆管结构，一方面可减轻整体自重，降低安装底座的承载负荷，另一方面空心管内部可穿设传感器的连接线缆，让线缆从立管内部走线，避免线缆外露被现场构件刮蹭、被油污沾染老化，同时也能让现场布线更加规整，减少杂乱线缆带来的安全隐患。抱箍结构的内侧做了防滑纹理处理，当锁紧螺栓达到额定锁紧力矩时，防滑纹理可嵌入立管表面的氧化层，进一步提升夹紧的可靠性，即便设备受到意外的侧向碰撞，安装座也不会绕立管转动，保证传感器的检测位置不会偏移。底座的安装孔采用长圆孔与圆孔结合的设计，安装时可在小范围内调整底座的固定位置，降低现场安装时的对位难度，即便现场基础的预埋螺栓位置存在小范围偏差，也能顺利完成安装，无需重新扩孔调整。
