空调用翅片式铜盘管热交换散热结构

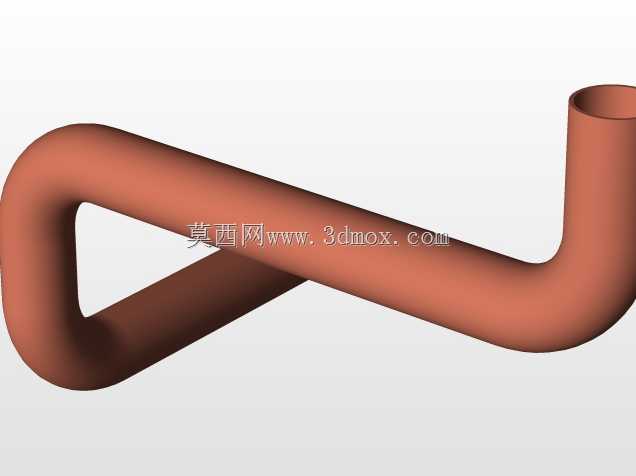

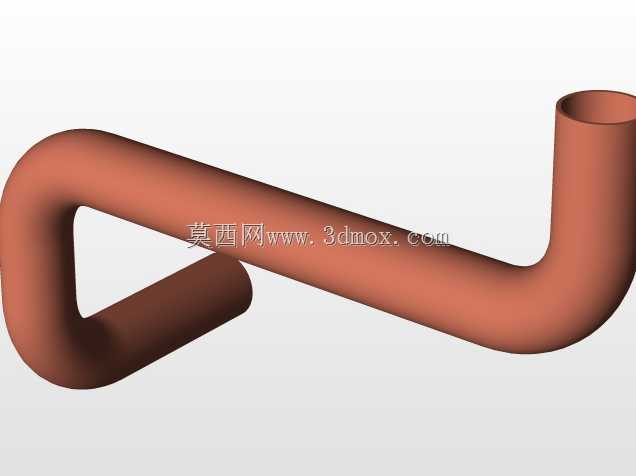

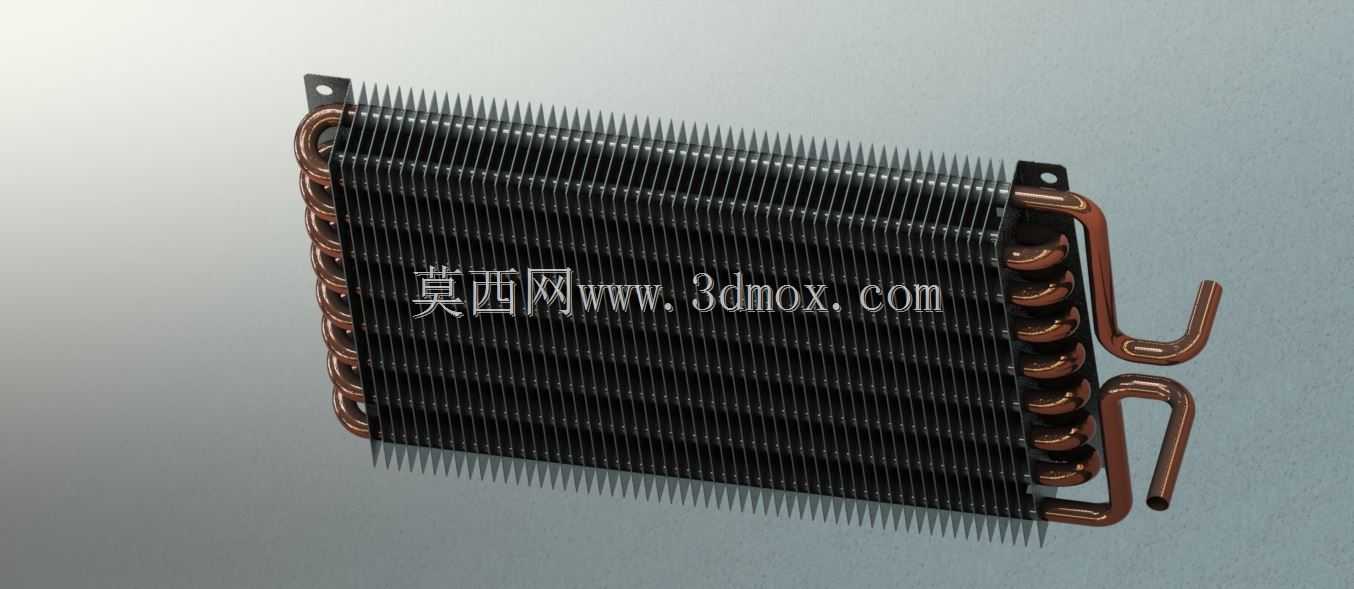

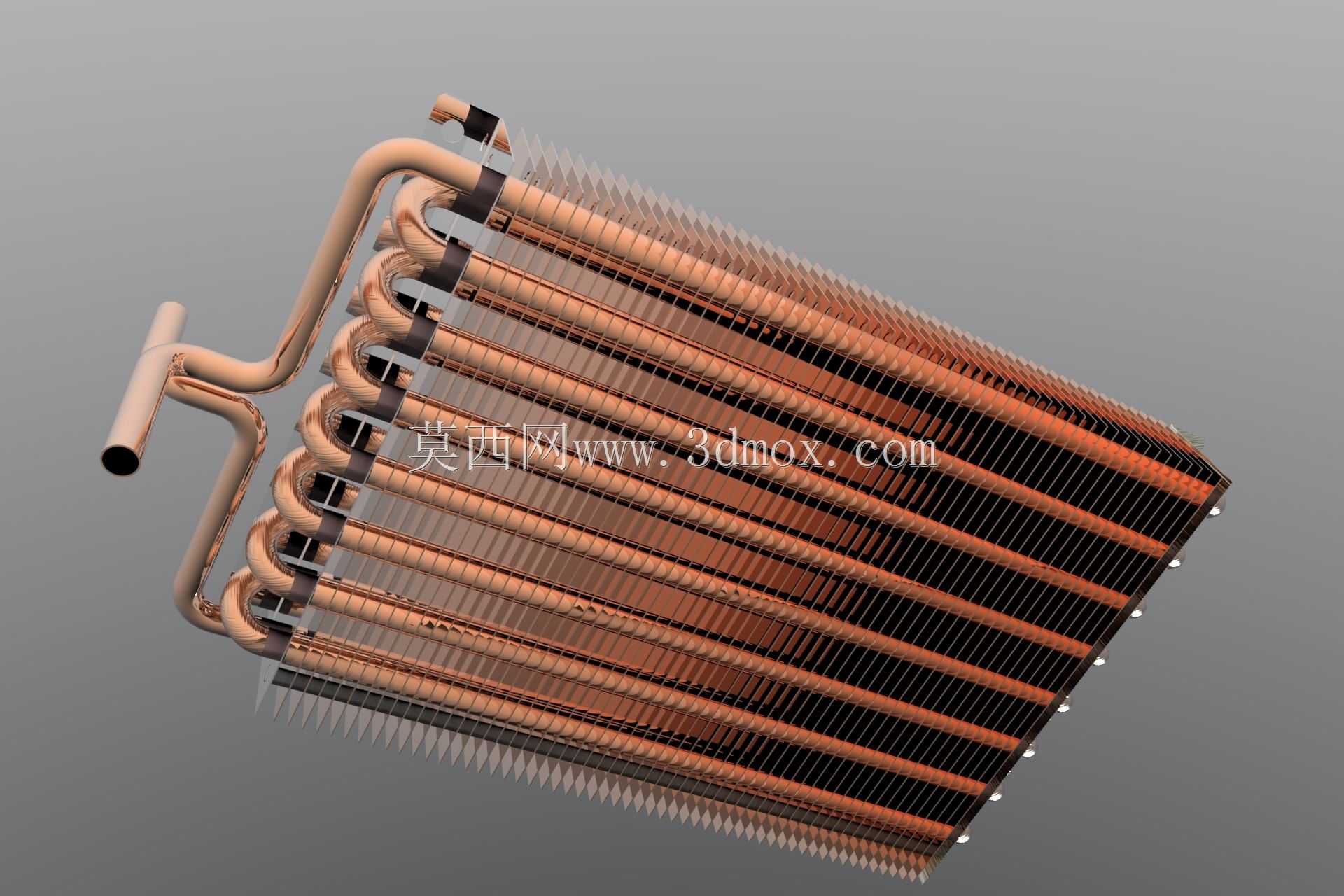

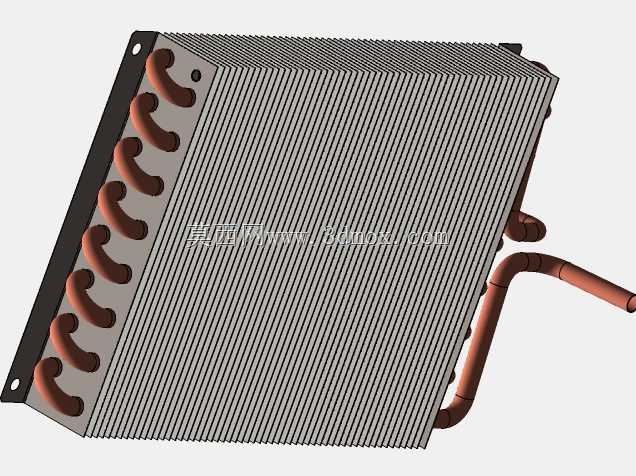

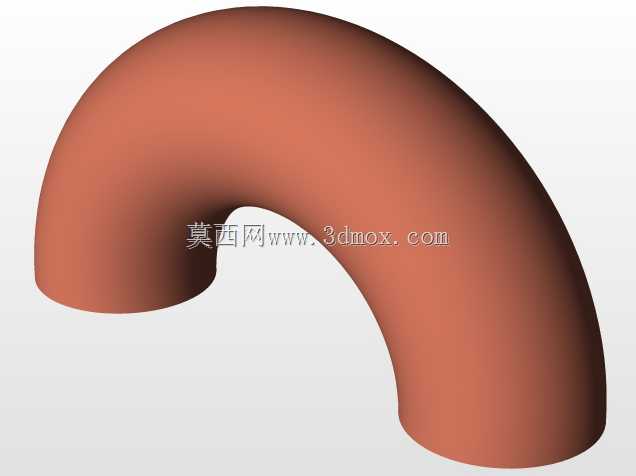

该换热结构主要应用于家用分体式空调、小型商用制冷机组的室外机换热单元，是制冷循环系统中实现冷媒与外界空气热量传递的核心部件，承担着将制冷循环中携带的热量快速散逸到外部环境、保障冷媒完成相变循环的关键作用，直接决定空调系统的制冷效率与运行稳定性。在实际运行过程中，高温高压的气态冷媒从管路输入端进入弯折排布的铜质盘管内，通过铜质管壁将热量传导至密集排布的铝制散热翅片上，配合空调外机的轴流风机形成的强制对流空气流，将翅片表面携带的热量持续带走，使盘管内的冷媒逐步冷却液化，为后续节流降压、室内侧蒸发吸热的循环环节提供稳定的低温液态冷媒供给。该结构采用多回程蛇形铜盘管设计，通过连续的U型弯折延长冷媒在换热区域内的流动路径，增加冷媒与管壁的接触换热时长，同时保证管路整体的结构密封性，减少冷媒泄漏的风险；外部采用等间距密集排布的薄型铝制翅片，通过胀管工艺与铜盘管紧密贴合，消除接触热阻，极大拓展了换热结构与空气的接触面积，在有限的安装空间内最大化提升换热效率。结构两侧预留了带安装孔的固定折边，可直接通过螺栓固定在空调外机的钣金支架上，安装边界适配主流1-1.5匹家用空调外机的内部安装位，进出管端采用标准的弯折走向设计，可直接与空调系统的冷媒管路对接焊接，无需额外调整管路走向。翅片边缘采用折边强化设计，既可以提升翅片整体的结构刚度，避免运输、安装过程中翅片倒伏影响通风换热效果，也可以引导空气流在翅片间隙内的流动方向，减少气流紊流带来的风阻与噪音。整体结构采用紧凑化布局，在保证换热面积满足制冷量需求的前提下，尽可能压缩整体厚度与占用空间，适配空调外机小型化、轻量化的设计趋势，同时铜盘管的管径、管壁厚度经过匹配设计，既保证冷媒流动的压降处于合理区间，也兼顾了结构耐压能力与材料成本控制，能够长期承受制冷系统高低压循环的压力变化，适配不同工况下的换热需求。
