PE1型叉指式铝制散热结构件

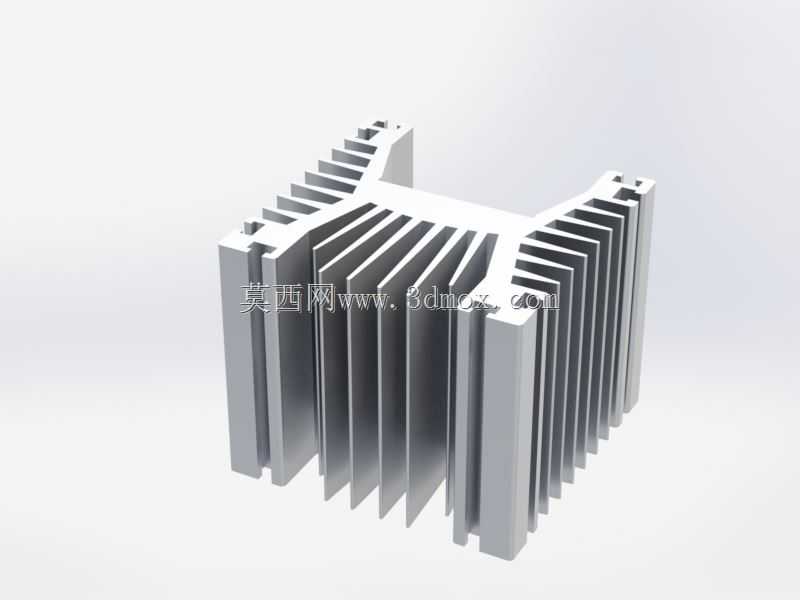

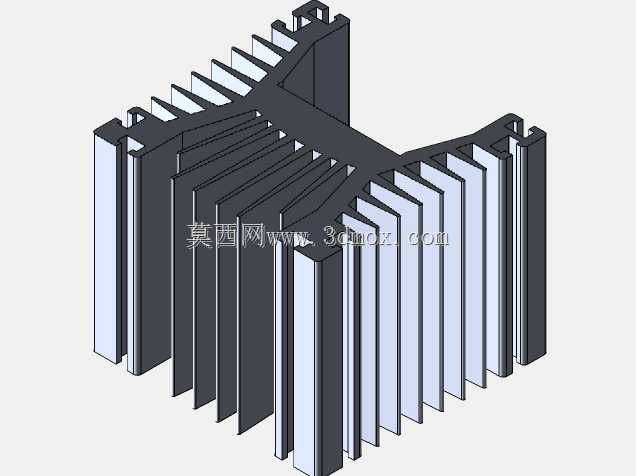

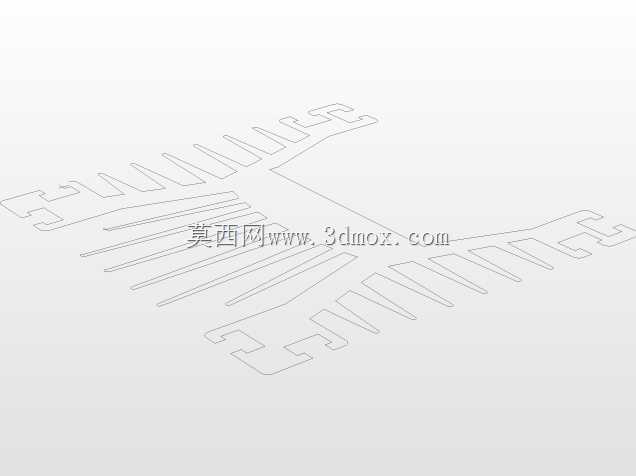

这款PE1型叉指式散热结构件，主要面向中小功率电力电子设备、工业控制模块、固态继电器、低压配电组件的被动散热场景，在无额外强制风冷的自然对流环境下，可快速将发热元器件工作产生的热量传导至周边空气，避免元器件因结温过高出现性能衰减、寿命缩短甚至热击穿损坏的问题，是工业电控设备、小型电源模块、嵌入式工控板卡常用的热管理配套部件。该散热件采用一体挤压成型的纯铝基材加工，整体为对称叉指式布局，中心区域为平整的安装贴合面，可直接与发热器件的表面通过导热硅脂、导热垫贴合，两侧向外延伸出多组等间距排布的垂直散热鳍片，鳍片之间预留了均匀的空气流道，能够让冷热空气在鳍片间隙内形成自然对流循环，无需额外配置风扇即可实现稳定的热交换效果。在设计思路上，这款散热件充分平衡了散热效率、安装空间与结构强度的需求：鳍片厚度经过优化，既保证足够的导热截面积减少热阻，又尽可能增加鳍片数量扩大与空气的接触总面积；叉指式的对称布局让散热件在两个延伸方向都能形成顺畅的气流通道，不会因为安装方向的限制导致某一侧鳍片的散热效率大幅下降；中心安装面的平面度控制在较高精度范围内，能够与发热器件表面实现充分贴合，减少接触热阻，避免因贴合间隙导致的热量传导不畅。从安装边界来看，这款散热件的中心安装区域预留了标准的安装孔位，可适配常见的TO封装、模块封装功率器件的安装尺寸，整体外轮廓的长宽高比例紧凑，不会占用过多的设备内部安装空间，鳍片边缘做了钝化处理，避免安装过程中划伤操作人员或周边线路；一体成型的结构没有额外的拼接缝隙，不存在接触热阻，长期使用也不会出现拼接部位松动、导热性能下降的问题，能够在-40℃到120℃的工作环境温度范围内保持稳定的散热性能，适配多数工业场景的环境使用要求。在实际应用中，这类散热件可直接配套在小型变频器输出模块、PLC功率输出板、固态继电器、LED工业照明驱动电源等发热功率在15-50W区间的元器件上，依靠自身的铝材质高导热特性与鳍片结构的大散热面积，将元器件的工作结温控制在安全阈值内，相比带风扇的主动散热方案，这款被动散热结构件没有运动部件，不存在风扇轴承磨损、积灰停转的故障风险，使用寿命更长，维护成本更低，适合在高粉尘、少维护的工业现场长期稳定运行。
