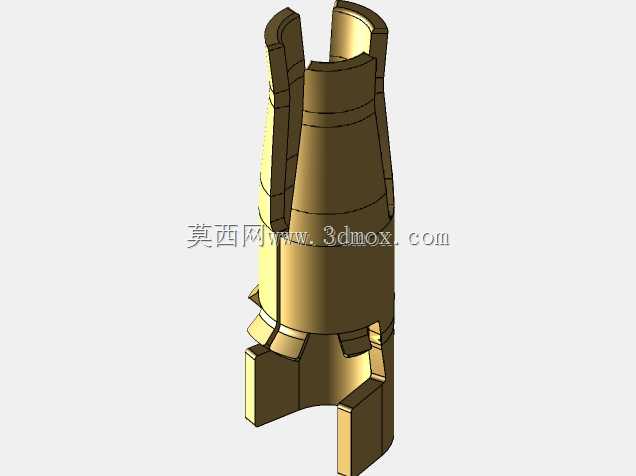

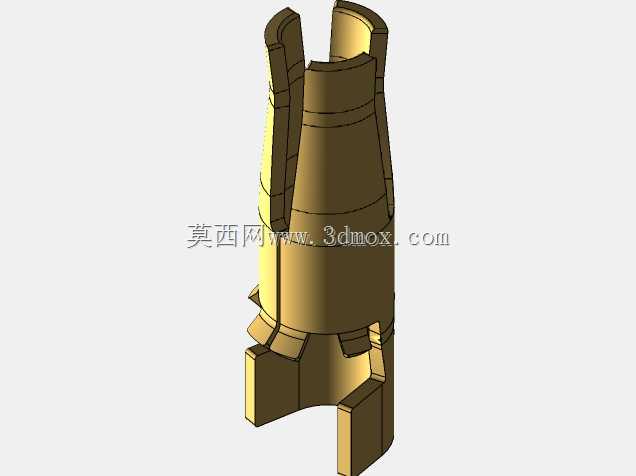

C7郁金香型电力电缆压接阴端子结构

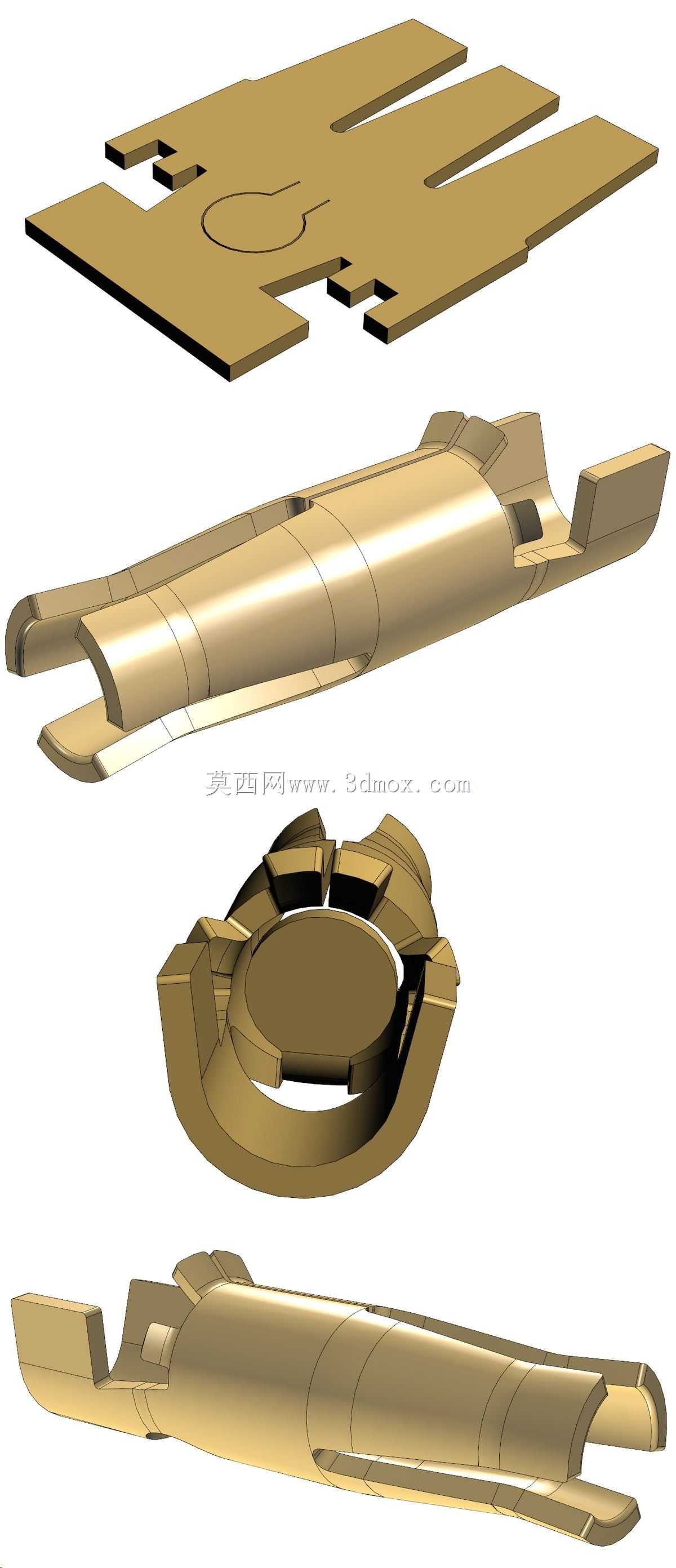

该压接端子是电力电缆二次成型连接场景中的核心导电连接件，主要适配C7规格电力电缆的阴端连接需求，专门用于匹配安装2.5mm规格的插脚，在低压配电、设备内部线缆接驳、工业控制柜接线、电源模块互联等场景中承担稳定的电气导通与机械固定作用，是保障线缆连接可靠性、降低接触电阻、避免接驳处松脱发热的关键基础五金部件。在实际应用中，这类端子需要同时满足导电性能与结构强度的双重要求，既要保证电流通过时的接触面积充足，避免局部温升过高引发安全隐患，又要在多次插拔、长期受力的使用环境下保持结构形态稳定，不会出现弹性失效、形变松脱的问题。该端子采用郁金香式的收口结构设计，接触瓣均匀分布在插接端圆周，当适配插脚插入时，多瓣接触片能够均匀贴合插脚表面，形成360度环绕的接触界面，相比普通平压式端子拥有更大的有效接触面积，同时依靠金属自身的弹性提供持续的抱紧力，既降低了接触电阻，也能抵消一定范围内的插脚尺寸公差，适配不同加工精度的对接插脚。端子的尾端采用平板压接结构，预留了多道定位卡槽与压接齿位，在与电缆线芯压合时，压接齿能够嵌入线芯缝隙，配合多级模具的冲压折叠工序，让金属基体完全包裹压紧线芯，既保证足够的拉脱强度，避免线缆受外力拉扯时从端子处脱落，也能让线芯与端子基体充分接触，减少压接处的电阻。在设计过程中，该结构充分考虑了冲压加工的工艺特性，从初始平板料带的排样设计，到多道级进模的冲裁、预弯、成型、收口工序排布，都贴合五金冲压的加工逻辑，尤其是弯曲成型环节的结构设计，能够很好地验证弯曲工艺中材料延展、回弹的控制逻辑，对于掌握薄壁弹性金属件的冲压成型设计有很强的参考价值。整个端子的外形尺寸完全参照市售成熟量产端子的实际尺寸测绘设计，安装边界完全匹配常规C7电缆接驳位的空间要求，压接尾端的宽度、厚度适配标准压接模具的钳口规格，插接端的外径、收口内径完全适配2.5mm插脚的插接公差，安装后不会与周边的绝缘护套、相邻接驳位产生空间干涉，能够直接用于配套结构的连接方案验证、装配模拟以及工艺教学演示。
