Teensy3.5/3.6开发板三维结构设计

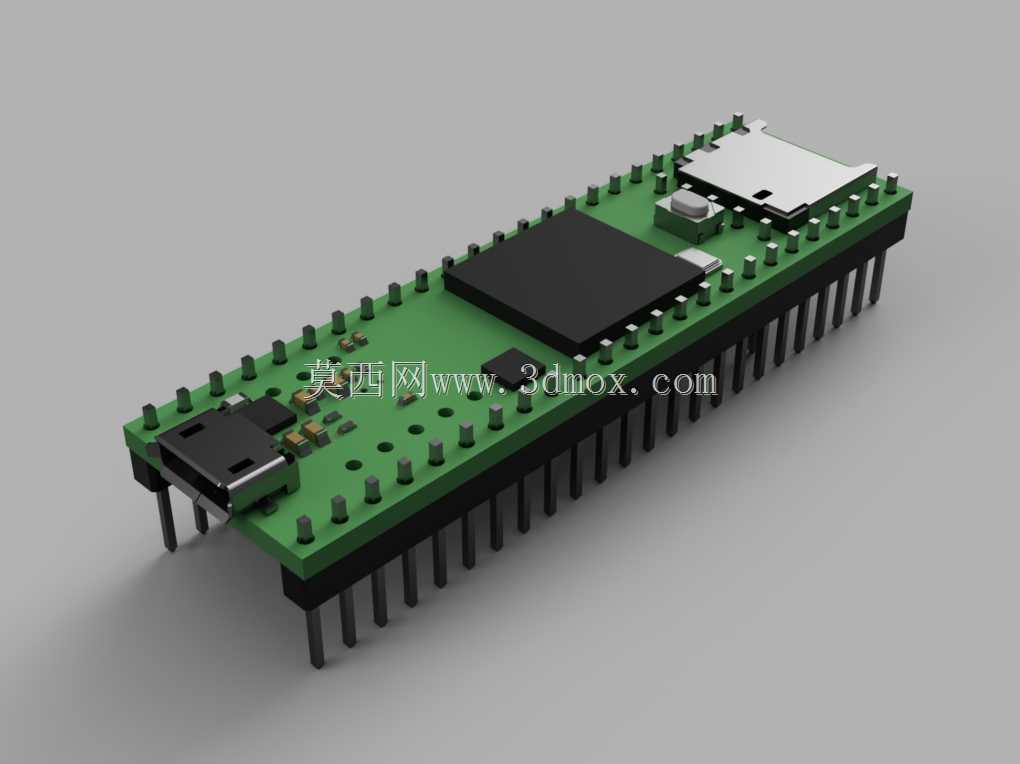

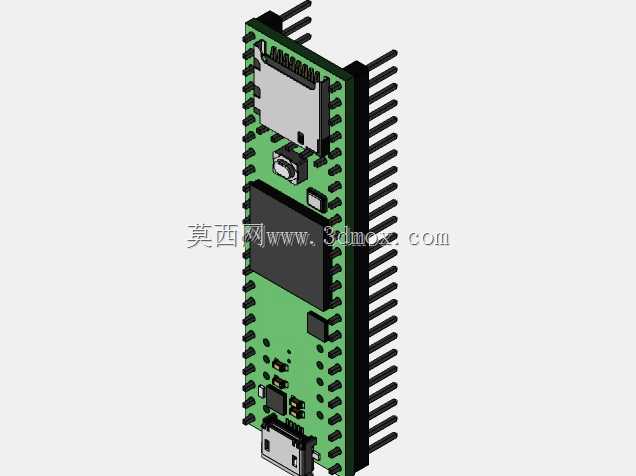

本次呈现的是Teensy系列3.5与3.6版本兼容开发板的三维结构模型，该类开发板作为嵌入式开发领域常用的核心控制载体，广泛应用于创客原型制作、小型智能硬件开发、工业控制节点搭建、交互式电子装置研发等场景，能够为各类需要微控制器算力支持的项目提供核心运算与外设扩展能力。模型完整还原了开发板的实体结构，板载核心主控芯片、存储模块、USB接口、复位按键以及两侧排布的排针引脚结构，PCB基板采用常规绿色阻焊层的视觉表现，板上各贴片元件的位置、高度、外形均按照实物等比例还原，能够清晰呈现板上元件的布局逻辑。从设计思路来看，该开发板采用长条形窄版布局，两侧直插排针采用标准2.54mm间距设计，能够兼容通用面包板与标准排母座的安装需求，既可以直接插装在面包板上完成快速原型电路搭建，也可以通过排针焊接固定在定制载板上，集成到最终的量产硬件装置中。板上接口布局充分考虑了实际使用的便利性，USB数据接口设置在板端短边位置，方便外接数据线完成程序烧录与串口通信，复位按键靠近接口区域，便于调试过程中快速触发复位操作，存储模块紧贴主控芯片布置，缩短信号走线长度，降低高速信号传输过程中的干扰风险。从安装边界来看，该开发板整体为狭长矩形结构，两侧排针向外伸出的尺寸经过精准核算，插装后不会与周边常规尺寸的电子元件产生结构干涉，板上元件的最高高度集中在主控芯片与排针区域，在进行外壳设计或者载板堆叠时，仅需要预留对应高度的空间即可完成装配，排针引脚的排布顺序完全对应官方引脚定义，三维模型中每个引脚的位置都精准对齐，能够直接用于配套外壳、扩展底座的结构干涉检查，也可以用于教学场景中展示嵌入式核心板的硬件组成结构，帮助开发者在开模或者制作定制结构件之前，提前验证装配可行性，避免因尺寸偏差导致的结构适配问题，同时也能为多板堆叠的硬件方案提供空间布局参考，优化整体装置的内部空间利用率。
