径向型双金属温度检测仪表结构设计

这款径向安装式双金属温度检测仪表，是工业现场接触式测温场景的核心检测部件，广泛应用于石油化工管线、工业锅炉腔体、暖通换热系统、食品加工灭菌设备、印染染整设备等需要实时监测介质温度的工业场景，可直接插入液体、气体、蒸汽等被测介质内部，直观反馈当前介质温度数值，为生产过程的温度管控、设备运行状态判断提供直接的可视化数据支撑，无需外接电源即可完成温度指示，适配多数无外接供电的现场测温点位需求。

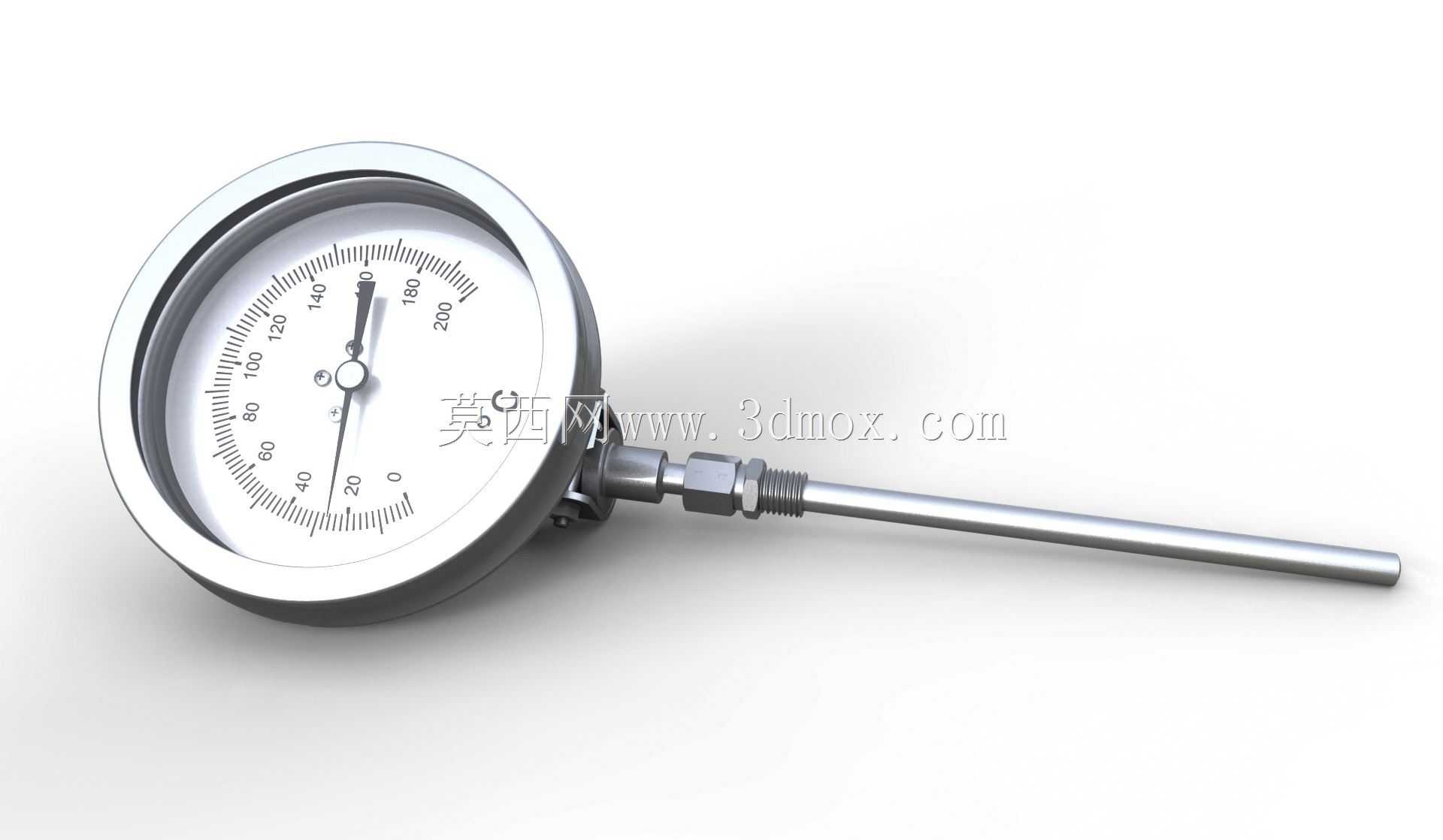

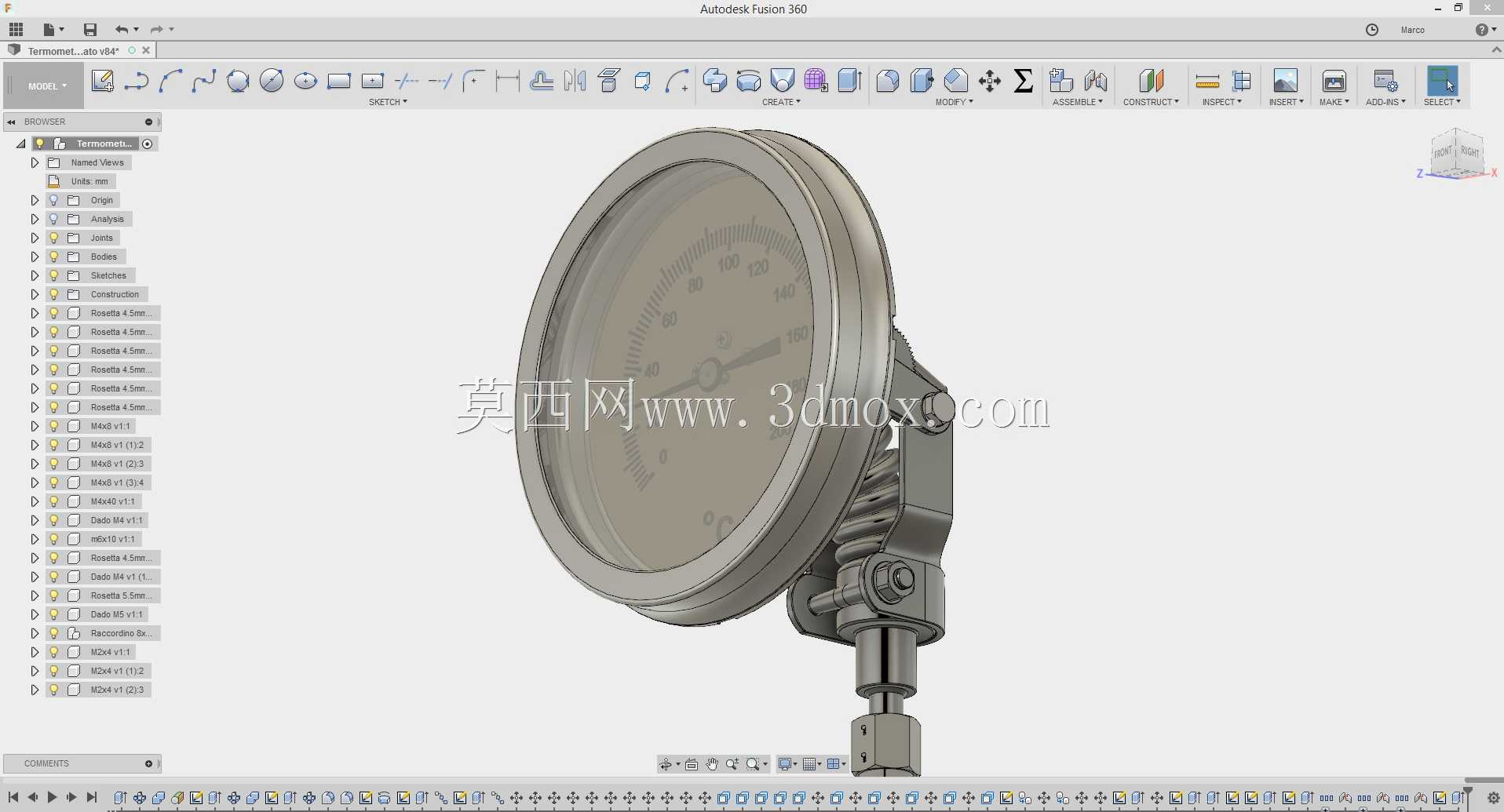

该产品的功能设计围绕现场测温的可靠性与易用性展开，核心感温元件采用双金属片叠合结构，利用两种不同热膨胀系数金属在温度变化时产生形变差的原理，通过传动机构带动表盘指针偏转，直接对应刻度盘上的温度数值，量程覆盖0-200℃的中低温测温区间，可满足多数常规工业生产的测温精度要求。表盘采用圆形密封结构设计，外覆透明防护表蒙，可阻挡现场粉尘、水汽侵入表体内部，适配多粉尘、轻度潮湿的工业现场环境，表盘刻度采用清晰的环形排布，刻度间隔均匀，指针指示醒目，操作人员在数米距离外即可快速读取温度数值，无需近距离凑近观测。

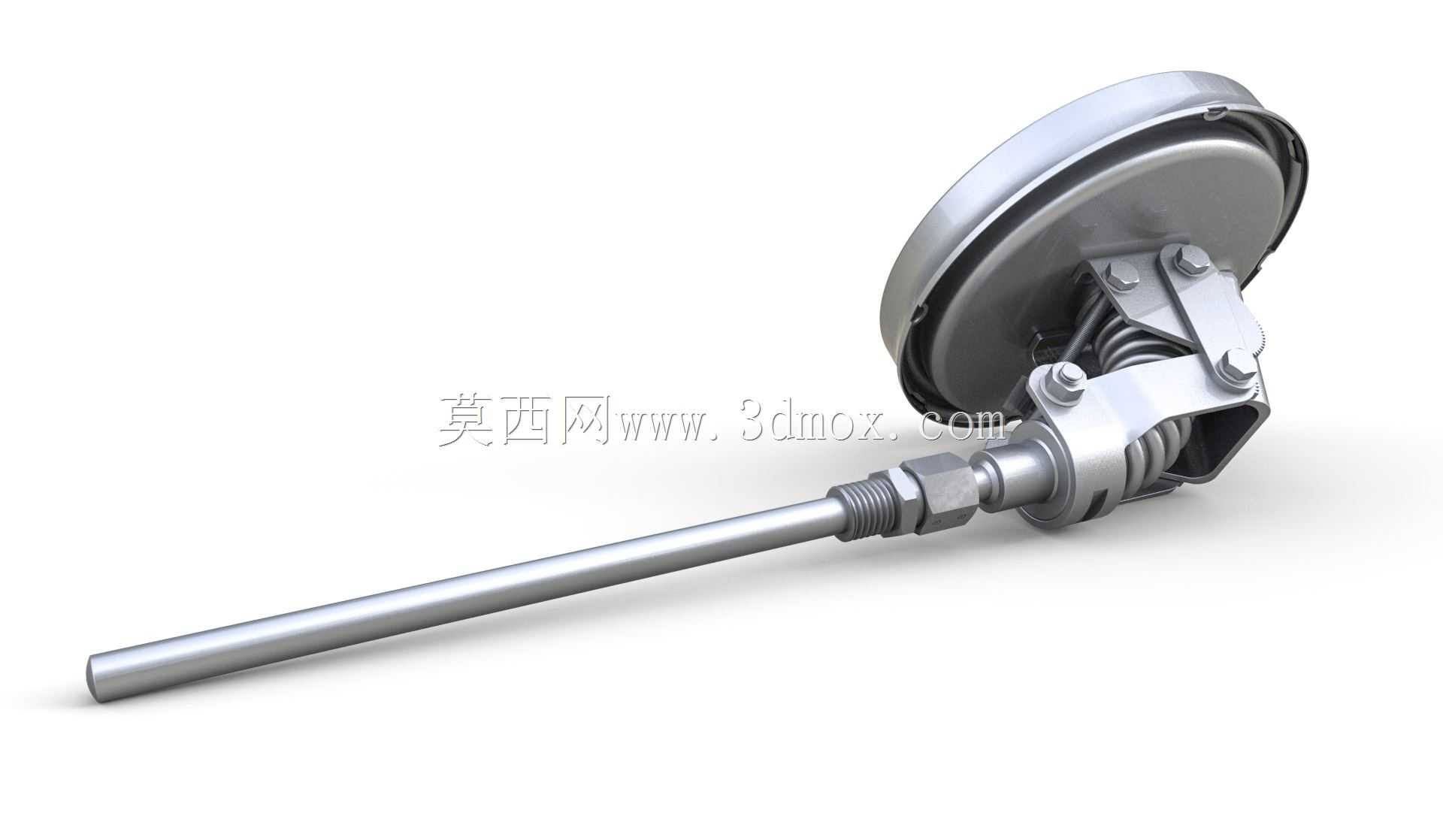

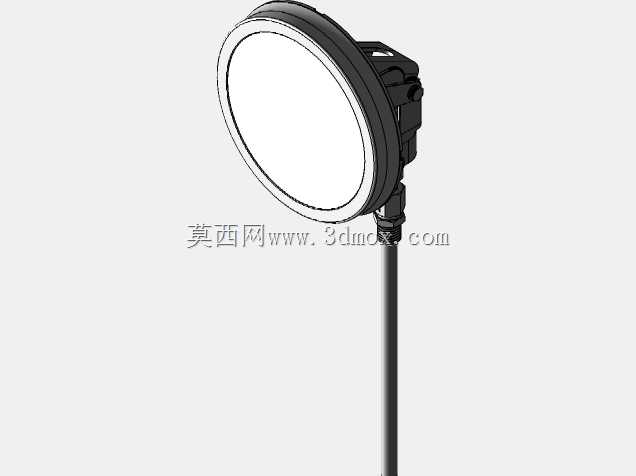

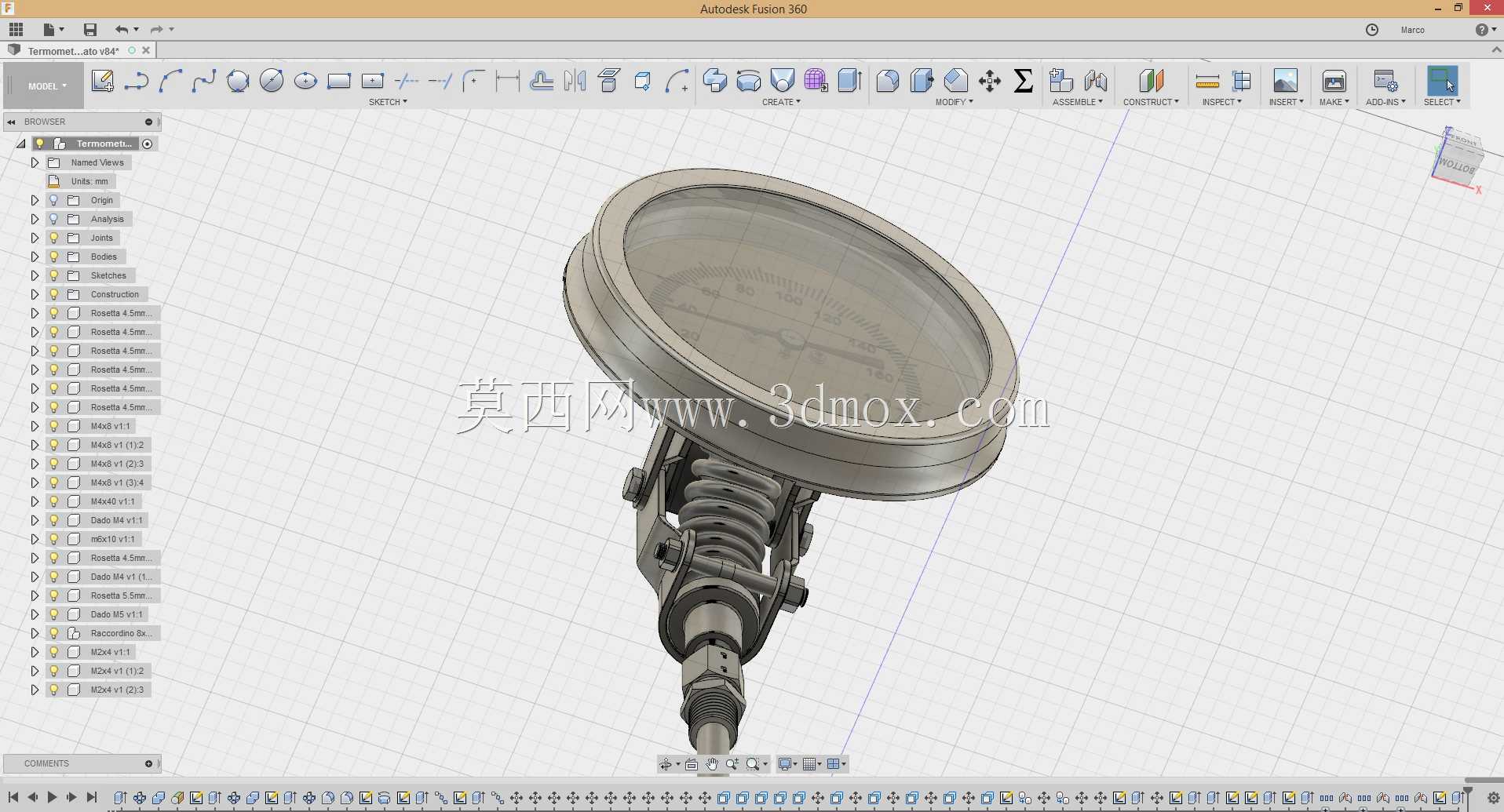

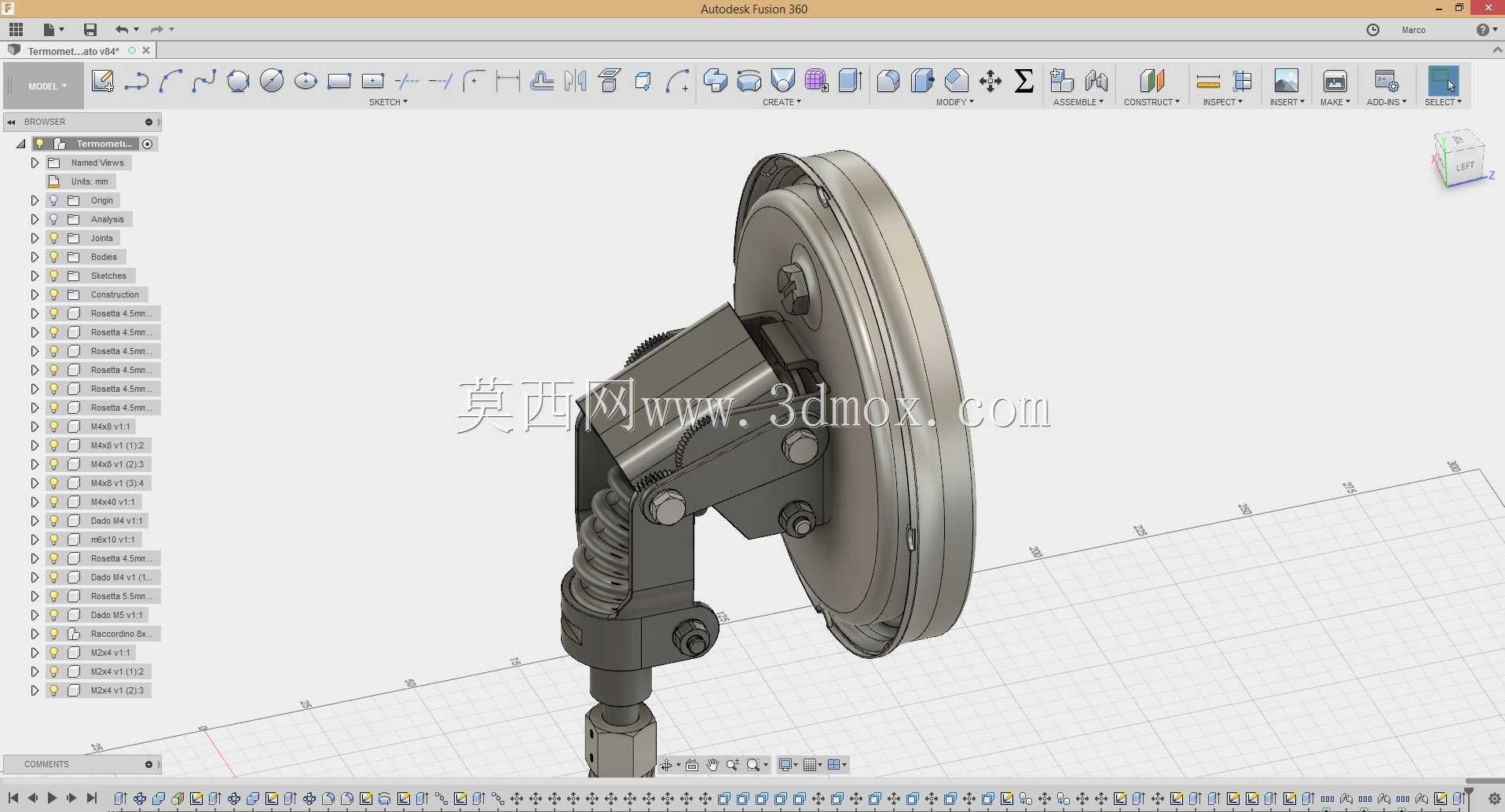

整体设计遵循工业现场安装的通用规范，感温探杆为细长金属杆结构，探杆与表体衔接处设置标准外螺纹安装接头，安装时可直接拧入设备预设的测温安装孔位，无需额外定制转接配件，探杆长度适配常规设备壁厚的插入深度要求，可保证感温端完全浸入被测介质，避免因插入深度不足导致的测温误差。表体整体采用金属材质打造，外壳具备足够的结构强度，可承受现场轻度磕碰与常规环境腐蚀，径向布局的结构让探杆与表盘处于垂直方向，安装后表盘正面朝向操作人员观测方向，无需额外调整表盘角度即可获得最佳观测视角。

设计过程中充分考虑了现场安装的边界适配性，表壳外径符合工业现场同类仪表的通用安装尺寸，可直接替换同规格的老旧温度检测仪表，无需对原有设备安装位进行改造；探杆直径采用通用规格，可适配多数标准规格的测温保护套管，在有强腐蚀、高压力的特殊测温场景下，可搭配保护套管使用，进一步提升仪表的使用寿命与适用场景范围。整体结构无易损电子元器件，日常使用无需频繁维护，仅需定期校准指针精度即可长期稳定工作，大幅降低现场运维的工作量与成本投入。
