2410规格表面贴装陶瓷保险丝三维结构

这款表面贴装陶瓷保险丝，是面向高密度电子电路场景开发的过流保护元件，广泛应用在消费电子主板、工业控制板卡、通讯设备载板、汽车电子模块等各类采用SMT回流焊工艺的PCB组装场景中，承担线路过流故障时快速熔断切断回路的核心作用，避免后端精密芯片、功率器件因过流出现不可逆烧毁，是电子线路中不可或缺的基础保护部件。

从产品功能特性来看，该款保险丝采用陶瓷基体作为核心承载结构，相比传统塑料基体贴片保险丝，陶瓷材质具备更优异的耐高温特性与抗电弧能力，在熔断瞬间可以快速熄灭电弧，避免熔断过程中出现飞溅、拉弧导致的周边线路短路，能够适配更大功率密度的板载电路保护需求。两端的金属端电极采用多层电镀结构设计，底层为镍层保障与陶瓷基体的结合强度，外层为锡层保障回流焊过程中的焊锡浸润性，能够兼容无铅焊料的常规回流焊温度曲线，焊接后焊点可靠性高，能够耐受常规的板级振动与温度循环测试。

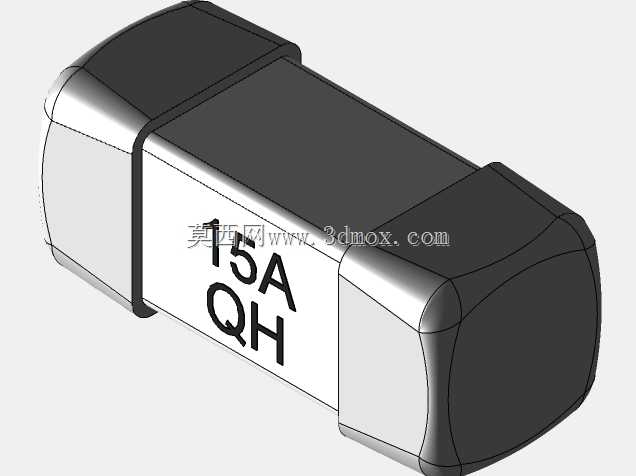

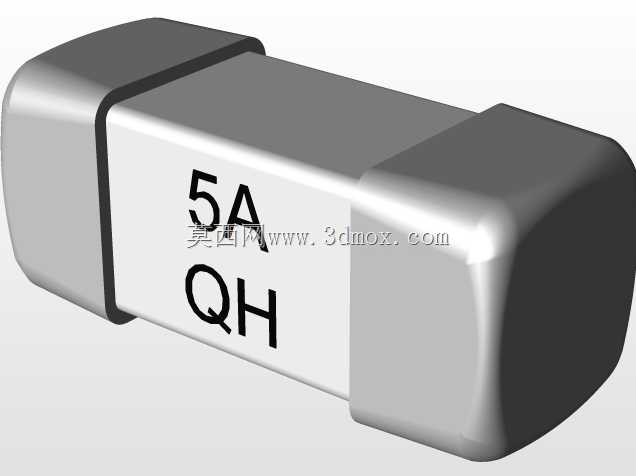

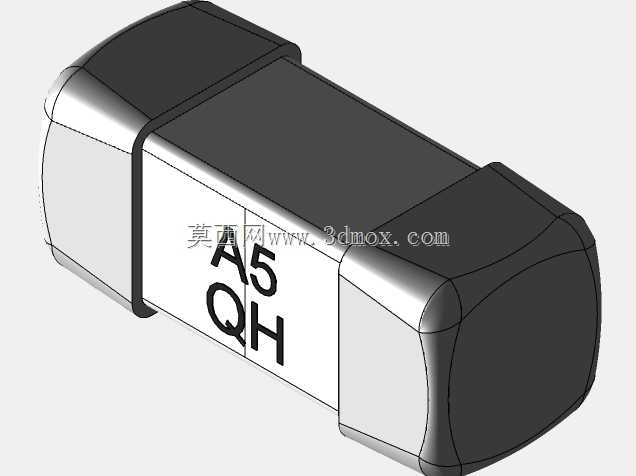

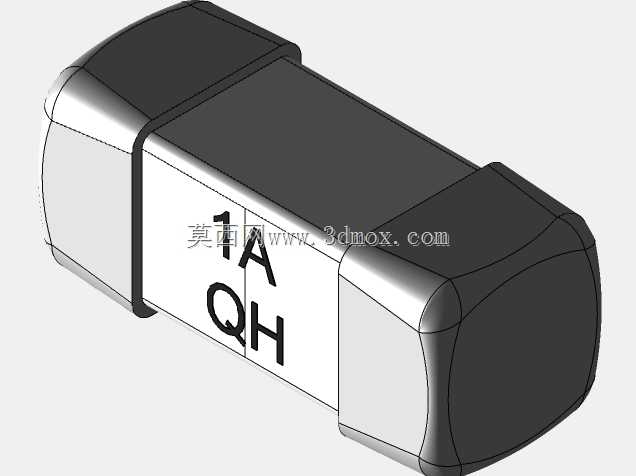

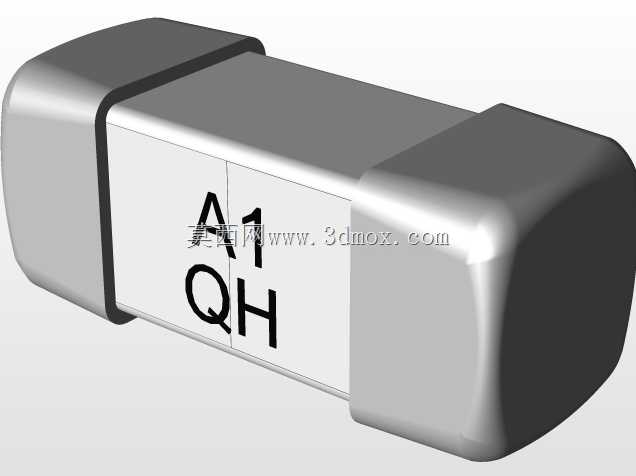

在设计思路层面，这款模型严格还原2410封装贴片保险丝的真实结构比例，陶瓷基体的棱角做了微小的圆弧过渡处理，还原实际量产元件的成型工艺特征，避免直角结构在生产过程中出现崩边缺陷；两端金属端帽与陶瓷基体的配合间隙按照实际装配公差设计，还原真实元件的装配结构关系，金属端帽的厚度、外露尺寸完全匹配行业通用的2410封装焊盘设计规范，能够直接用于PCB布局的干涉检查、组装仿真验证环节。

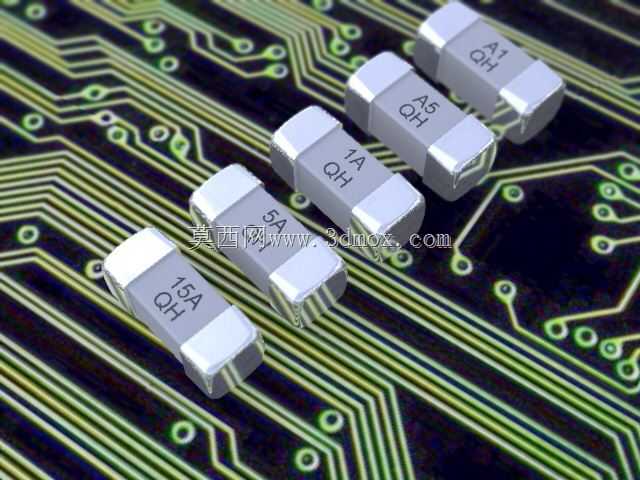

从外形尺寸与安装边界来看，该元件完全遵循2410贴片封装的行业通用尺寸规范，长度、宽度、高度参数完全匹配SMT产线的吸嘴取件、贴装定位要求，安装时仅需在PCB表面预留对应尺寸的焊盘位置，无需额外开孔，元件贴装后与PCB表面贴合紧密，占用板内垂直空间极小，非常适合空间受限的高密度电路板布局。模型还原了元件表面的丝印标识区域，能够直观呈现实际元件的标识位置，在做整机装配的可视化展示、板卡布局教学演示时，可以达到高度拟真的效果，帮助硬件设计人员提前预判元件布局的合理性，规避贴装过程中可能出现的元件干涉、焊盘间距不足等问题。
