彩色拼装式曲柄滑块传动机构教学演示件

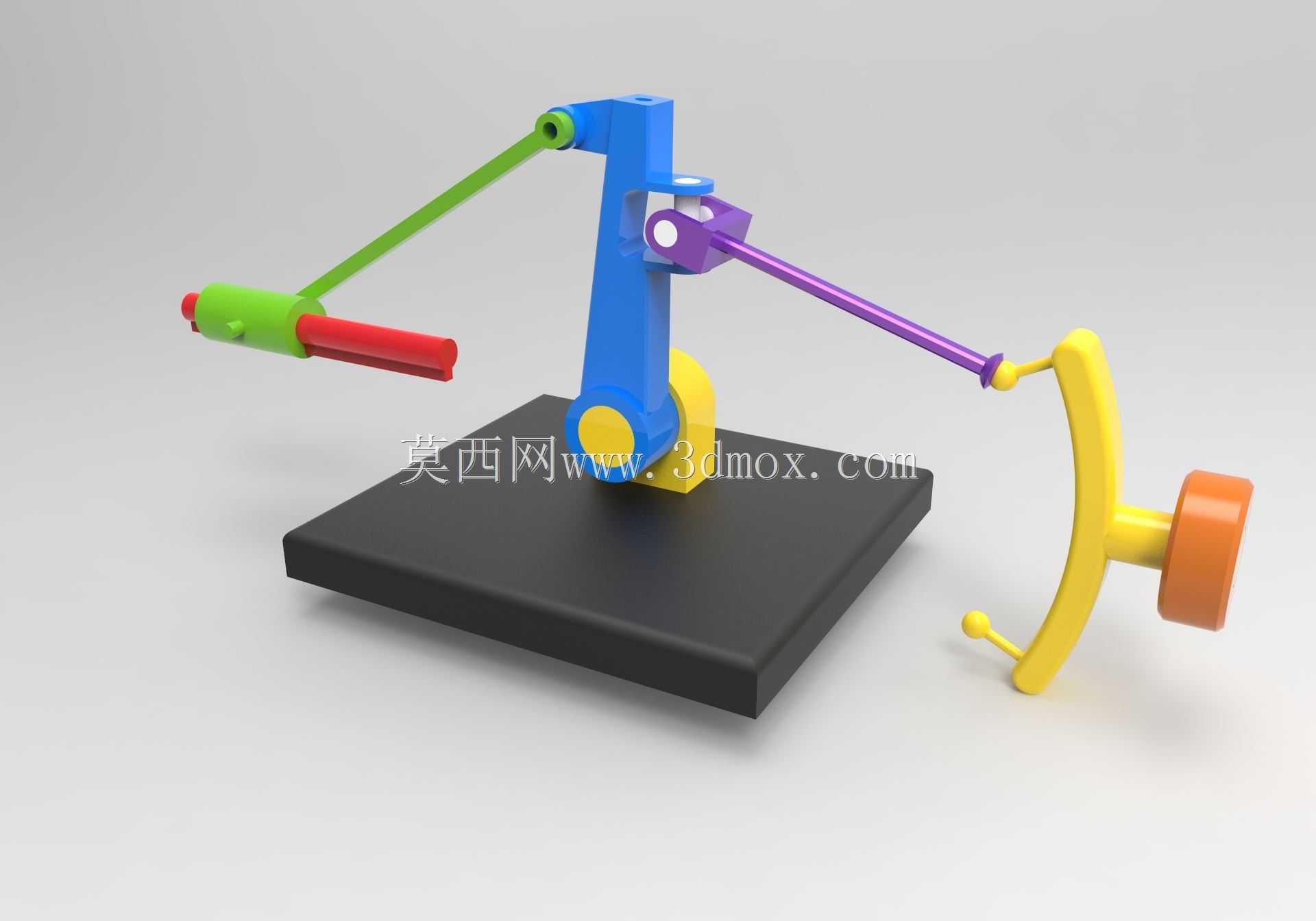

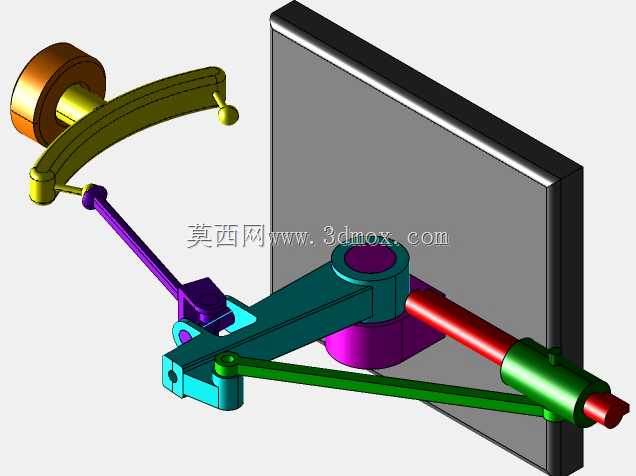

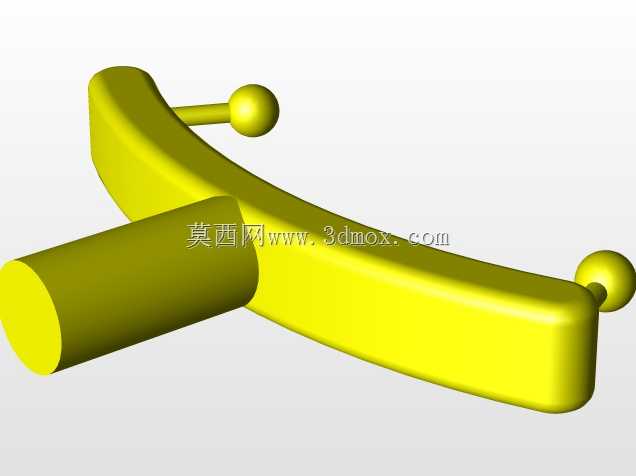

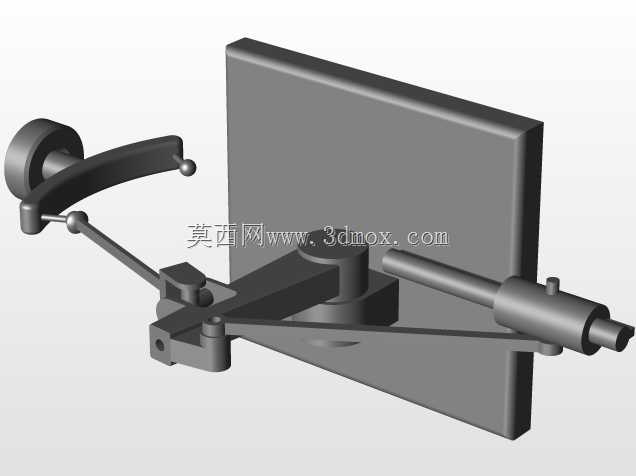

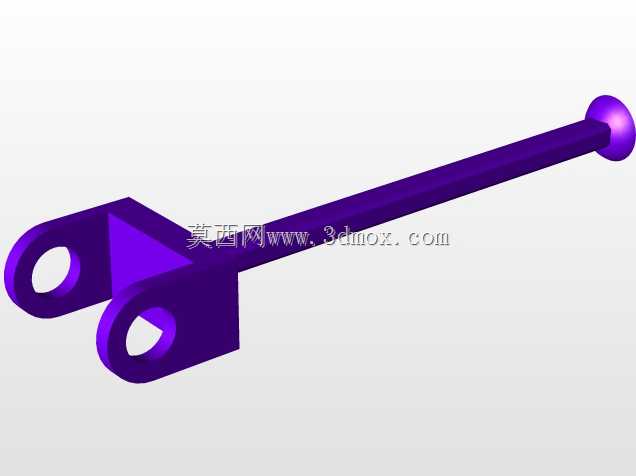

这款曲柄滑块传动演示件，核心服务于机械原理教学、基础传动方案验证两大场景，是职业院校机械专业课堂、企业传动方案预研环节常用的具象化演示载体，能够将抽象的运动转换逻辑转化为可直接观察、手动操作的实体结构，帮助学习者快速建立曲柄滑块机构的空间运动认知。在实际应用中，这类机构是内燃机、往复泵、冲压设备、空气压缩机等产品的核心传动单元，演示件的结构完全还原了工业应用中曲柄滑块的核心传动逻辑，可直观展示旋转运动与直线往复运动的双向转换过程：当驱动侧的曲柄做整周旋转时，连杆会带动滑块沿固定导向方向做规律往复直线运动，反向驱动滑块做直线往复动作时，也可带动曲柄完成整周旋转，完整复现机构的双向传动特性。设计层面，这款演示件采用了分色模块化的设计思路，将机架、曲柄、连杆、滑块、驱动手轮等不同功能的部件采用差异化的高饱和度色彩区分，机架部分采用稳重的深色方形底座作为承载基础，为整套机构提供稳定的支撑，避免操作演示过程中出现滑移、倾覆问题；曲柄与支撑立柱采用辨识度较高的蓝色，作为动力输入与支撑的核心结构；传动连杆采用绿色与紫色区分不同传动段，清晰展示力的传递路径；滑块部分采用红绿撞色设计，突出直线运动部件的运动轨迹；末端驱动手轮采用黄橙配色，方便操作者手动施力驱动机构运转，各部件的铰接位置都做了顺滑的转动配合设计，手动驱动时无卡滞、无虚位，能够流畅展示完整的运动循环。从安装边界来看，整套演示件采用一体化方形底座设计，底座为平整的矩形结构，可直接放置在实验台、桌面等平整平面上使用，无需额外复杂固定，整体外轮廓方正，占用空间小，适合在教室、实验室等空间有限的场景下摆放使用；各运动部件的运动行程都做了合理限位，滑块的直线运动范围、曲柄的旋转半径都经过匹配设计，运动过程中各部件不会发生干涉碰撞，同时运动幅度足够明显，便于观察者清晰捕捉每个部件的运动状态，理解死点位置、急回特性等曲柄滑块机构的核心特性，也可作为基础机械创新设计的参考载体，帮助设计者快速验证不同曲柄长度、连杆长度配比下的滑块运动行程、运动速度变化规律，为实际工业产品的传动参数设计提供直观的参考依据。
