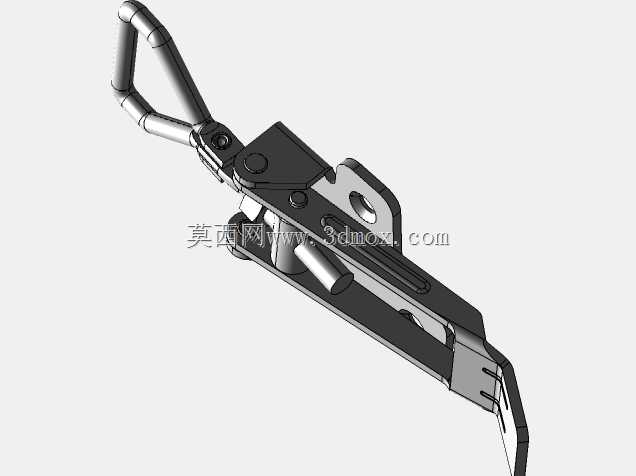

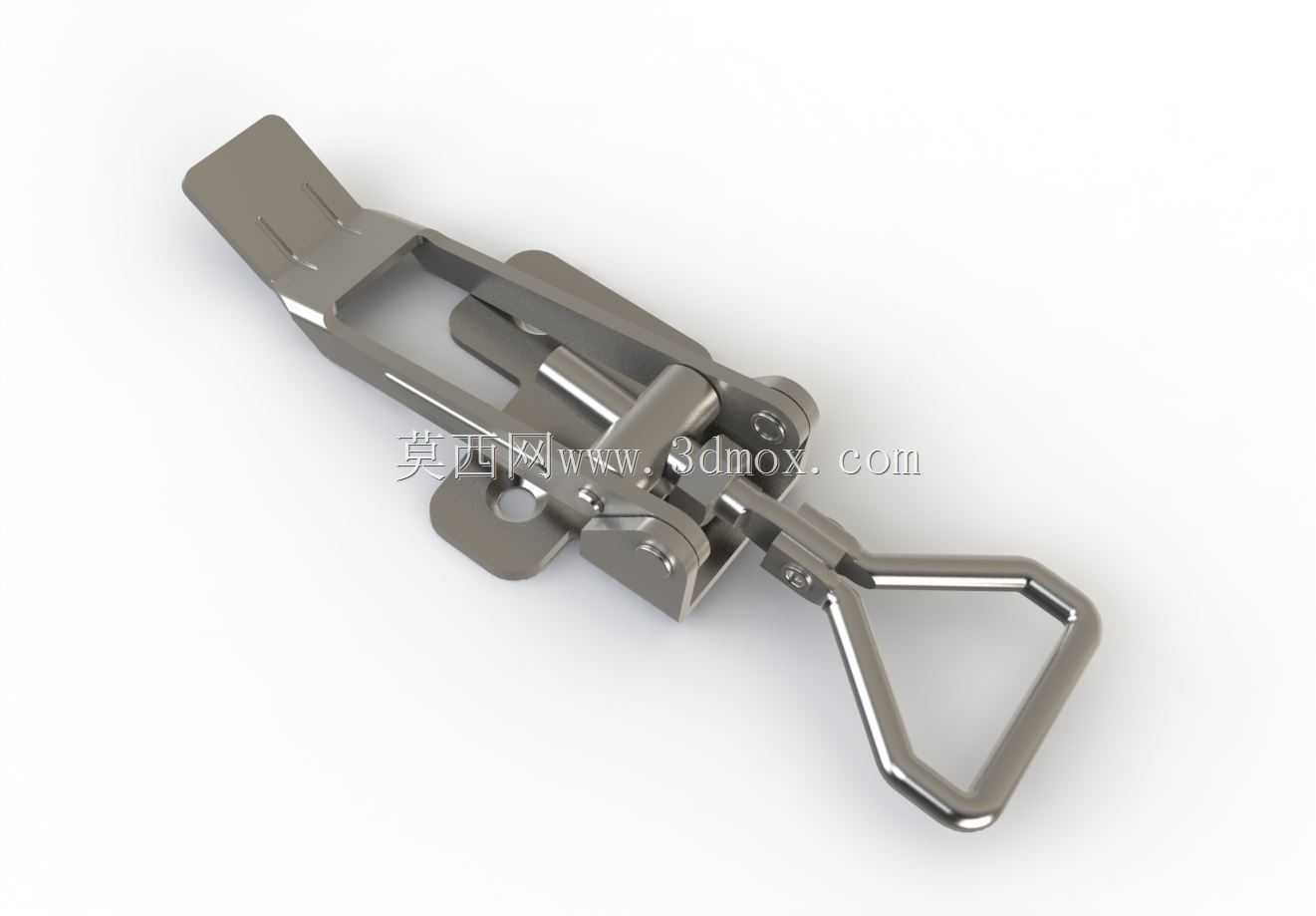

可调式重型金属搭扣偏心锁紧结构

这款偏心锁紧搭扣是工业领域应用极为广泛的快装快拆连接扣件，日常多被用于各类需要频繁开启闭合的箱体、设备舱门、工装夹具、物流周转容器以及小型工业设备的壳体连接场景，在钣金机柜、冷链运输箱、户外设备防护舱、试验设备舱盖等场景中，能够实现无需额外工具即可快速完成开合操作，同时提供稳定可靠的锁紧力，避免设备运行过程中因振动、冲击出现松脱开盖的问题。从功能特性来看，该搭扣采用偏心轮式的锁紧原理，通过扳动环形拉环带动联动的铰接结构转动，利用偏心结构的过死点锁紧特性，在扣合到位后能够形成稳定的自锁状态，不会因为日常的振动冲击自行脱开，解锁时只需反向扳动拉环即可快速释放，操作手感顺畅，锁紧行程具备一定的可调余量，能够适配安装面存在小幅公差的装配场景，降低对安装精度的严苛要求。在设计思路上，整体结构采用多段铰接的连杆式布局，所有铰接点位都采用销轴铆接的连接方式，既保证了活动部件转动的灵活性，又避免了长期使用后出现部件松脱散落的问题；搭扣的底座设置了两个圆形安装孔，可通过螺栓或者铆钉直接固定在安装基体上，扣合端的挂钩结构可以适配不同厚度的挂耳，扳动用的环形拉环采用三角闭合式结构，既方便操作人员手指施力，又能在扣合后避免尖锐边角划伤操作人员，整体表面做了金属抛光处理，具备不错的防锈耐磨性能，能够适应潮湿、多粉尘的复杂工业使用环境。从安装边界来看，该搭扣整体为扁平式布局，扣合状态下整体凸起高度较低，不会占用过多的外部安装空间，底座的安装孔间距经过标准化设计，能够适配市面上多数同规格搭扣的替换安装需求，锁紧状态下的拉紧力可以满足常规中小型舱门、箱体的密封压紧需求，配合箱体边缘的密封胶条使用时，能够均匀施加压紧力，保证舱体的密封防护效果，活动部件的转动间隙经过合理设计，长期反复开合使用也不会出现卡滞、晃动过大的问题，整体结构兼顾了操作便捷性与连接可靠性，是工业快拆连接场景中十分实用的五金连接构件。
