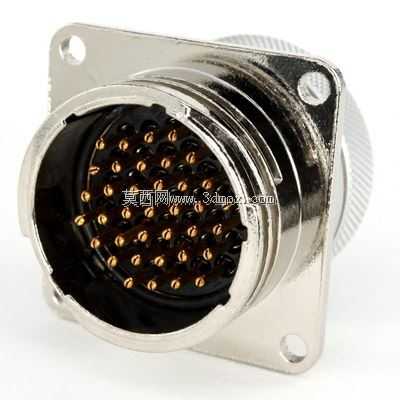

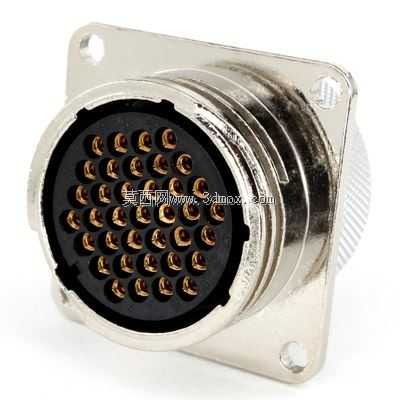

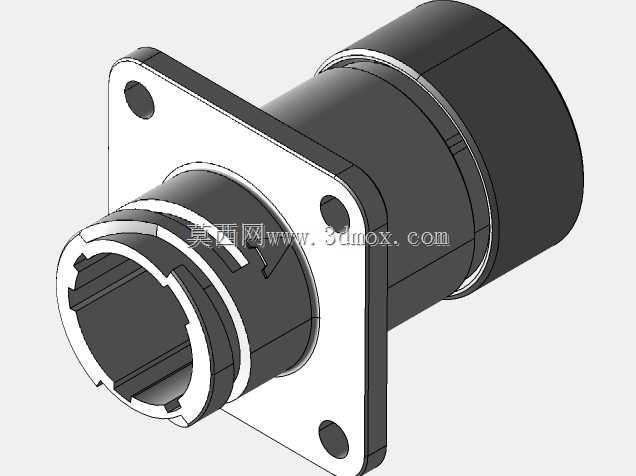

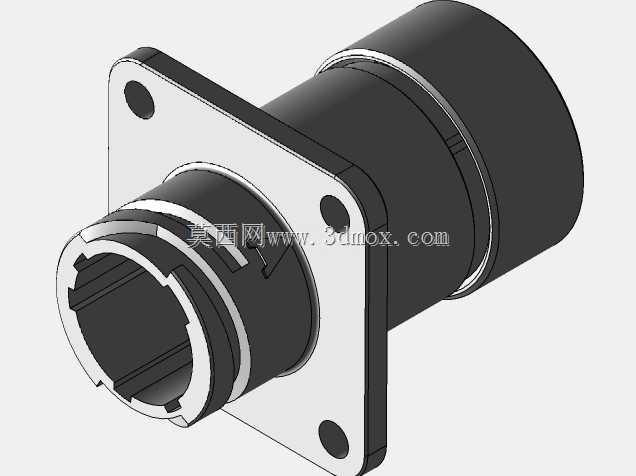

TM圆形金属法兰面板安装多芯连接器

这款圆形金属面板安装连接器，是工业电气连接场景中应用极为广泛的互连部件，常见于工业控制机柜、户外通信基站设备、重型工程机械车载电控系统、检测仪器仪表以及军工类电子设备的信号与小功率电源传输回路中，承担着多回路电信号稳定连通、防误插、抗环境干扰的核心作用，能够在存在一定振动、粉尘、潮湿的工业现场环境下，保障设备内部与外部线缆之间的连接可靠性，避免因连接松动、接触不良导致的信号中断、设备误动作等故障。产品整体采用全金属壳体结构，主体外壳选用锌合金或铝合金材质加工成型，表面做镀镍钝化处理，既具备优秀的结构强度，能够抵御安装及使用过程中的外力磕碰，同时金属外壳可形成连续的电磁屏蔽层，有效隔绝外界电磁干扰对内部传输信号的影响，也能避免内部信号向外辐射干扰周边其他电子元件。产品采用方形法兰安装结构，法兰盘四角预留标准安装通孔，可通过螺丝直接固定在设备面板的预设开孔位置，安装时法兰与设备面板之间可加装密封橡胶圈，实现面板安装位置的IP65级以上防护，适配户外或有液体泼溅的使用场景。连接端采用多芯插针插孔结构，插针插孔选用高弹性铜合金材质加工，表面镀金处理，具备极低的接触电阻与优秀的耐插拔性能，单芯可承载数安级的电流传输，多芯排布采用非对称键位设计，能够完全避免插合过程中的错接问题，插合后通过壳体外侧的螺纹锁紧结构实现插头与插座的牢固锁止，在设备运行产生持续振动的工况下也不会出现松脱。设计过程中充分考虑了工业现场的安装维护便利性，法兰盘的安装孔位尺寸、壳体插合直径、插针排布间距均遵循行业通用的圆形连接器尺寸规范，可与同规格的其他同标准连接器实现互换，降低设备后期维护的配件替换成本；壳体尾部预留线缆锁紧结构空间，接入线缆后可通过尾部的线缆夹固定线缆外皮，避免线缆拖拽导致的内部焊线脱落，提升连接部位的抗拉伸能力。从安装边界来看，法兰盘的方形轮廓尺寸适配常规厚度的金属或非金属设备面板，面板开孔尺寸与壳体插合段外径精准匹配，安装后连接器突出面板外侧的高度经过优化，不会占用过多设备外部空间，适配紧凑化的设备布局需求，插合对接时的导向结构能够让操作人员在视线不佳的机柜内部也能快速完成插头对接，提升现场布线施工的效率。
