120mm规格径向鼓风散热风机结构设计

这款径向鼓风风机是风冷散热系统中的核心送风部件，主要应用于需要集中风压、定向送风的散热场景，常见于工控机箱、服务器机柜、大功率电源模块、工业变频器、医疗检测设备以及小型新风换热装置中，区别于普通轴流风扇的直吹送风模式，这类离心式径向风机能够在有限安装空间内输出更高的静压，克服风道、防尘滤网、散热鳍片带来的风阻，将气流沿切向定向输送到需要散热的核心热源位置，避免气流散溢导致的散热效率下降。

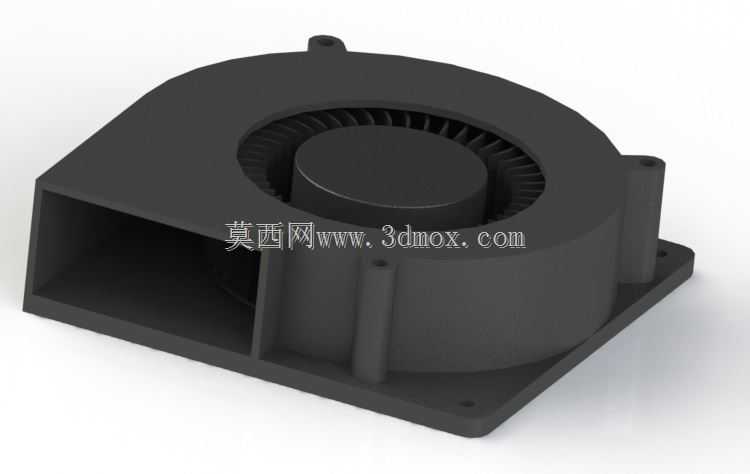

从功能特性来看，这款风机采用侧出风的蜗壳结构设计，叶轮运转时将轴向进入的空气通过离心作用加速，顺着蜗壳型线的导流从方形出风口稳定送出，相比同尺寸轴流风扇，它的送风距离更远、风压更集中，能够适配带有密闭风道的设备结构，不会出现气流短路的问题。底座预留的安装固定孔位，能够适配常规设备的安装点位，带出线的供电设计可以直接对接设备内部的供电回路，不需要额外定制接线端子，降低整机装配的工序复杂度。

在设计思路上，这款风机优先平衡了安装兼容性与送风性能，整体采用120mm见方的安装基准尺寸，厚度控制在32mm，能够完美适配市面上主流的120mm规格风机安装位，不需要对原有设备的安装结构做改动就可以直接替换使用。蜗壳的型线经过反复优化，既保证了气流在壳体内流动时的顺滑度，减少紊流带来的气动噪音，也尽可能压缩了多余的结构空间，让整体结构紧凑不冗余。叶轮的叶片角度、叶道间隙都经过匹配调校，在保证风量输出的同时降低运转阻力，兼顾散热效率与运转静音表现。

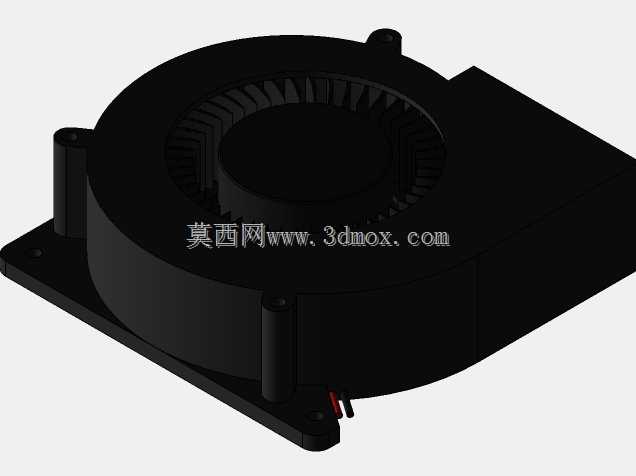

从安装边界来看，这款风机的方形底座四个角带有凸起的固定柱，安装孔的孔距符合通用工业风机的安装规范，安装时只需要在对应设备面板预留对应尺寸的方形出风口，通过螺丝从底座固定孔位锁紧即可完成装配，侧面的出风口可以直接对接设备内部的散热风道，将气流精准导向功率器件、散热鳍片等发热区域，外壳的结构强度足够支撑日常设备搬运、运行震动下的结构稳定性，不会出现壳体变形蹭到叶轮的问题，适配长期连续运转的工业设备使用需求。
