径向安装电接点信号输出压力表结构

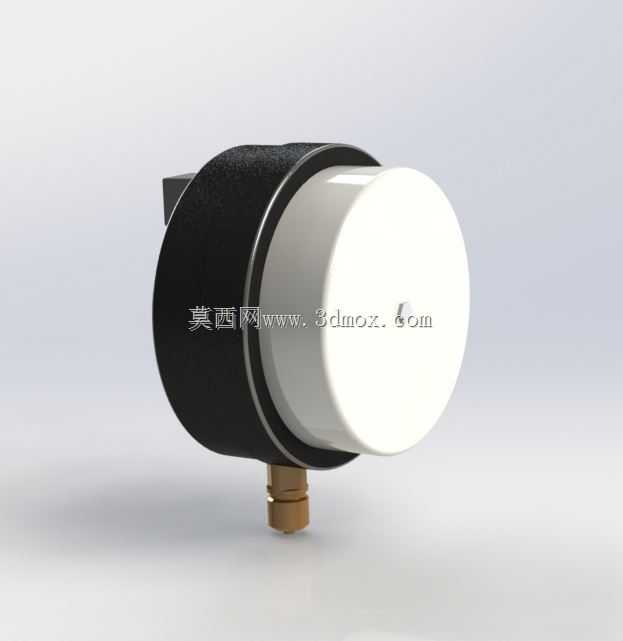

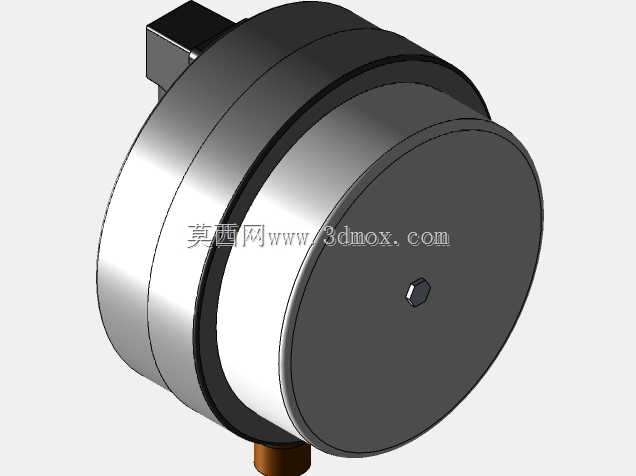

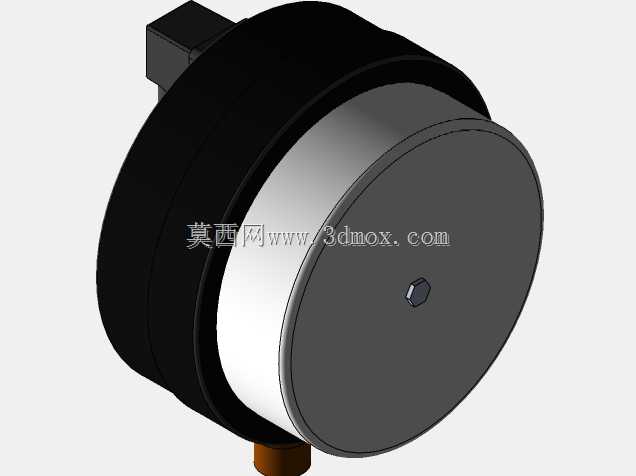

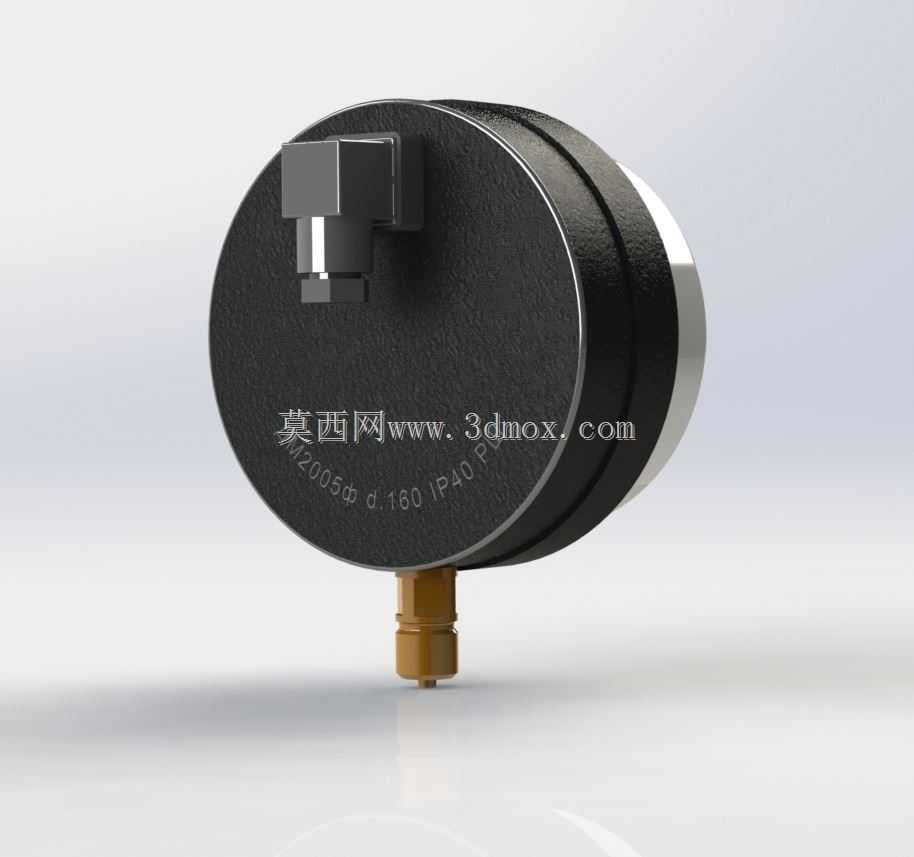

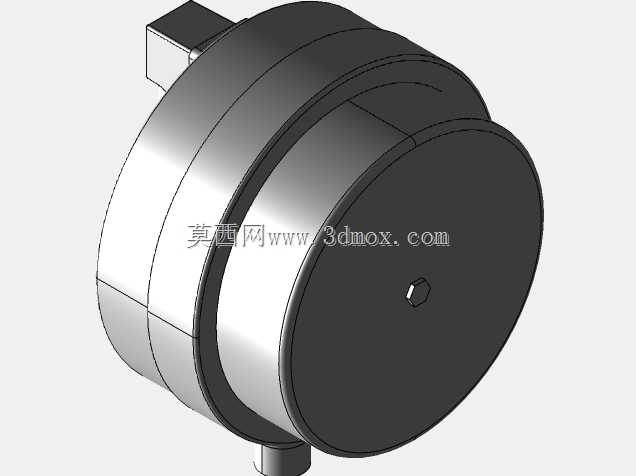

这款电接点压力表主要应用于工业生产过程中的流体压力监测与超限控制场景，在液压站、供水供气管道、压力容器、工业锅炉、化工反应管路等场景中承担核心测压与信号触发功能，能够在无外接独立传感模块的场景下，同时完成现场压力数值直观读取与压力阈值开关信号输出，帮助运维人员快速掌握管路内部压力状态，同时联动上下游控制回路完成压力超限后的自动启停、报警触发等动作，是工业流体系统中兼顾现场观测与自动控制的常用检测元件。从实际用途来看，它区别于普通仅具备读数功能的压力表，额外集成了电接点触发结构，当管路内压力上升或下降到预先设定的阈值点位时，表内的接触机构会导通对应控制回路，无需额外加装压力开关即可完成双点位的压力区间控制，大幅简化了中小规模流体控制系统的元件配置，降低了管路安装的接口数量与泄漏风险。从功能特性来看，该款压力表测量量程覆盖0至40MPa区间，能够适配中高压流体系统的检测需求，表盘采用大刻度清晰标识，搭配醒目颜色的指针与设定针，现场人员在数米距离外即可快速识别当前压力所处区间，表壳采用密封式金属结构，能够适配工业车间内多粉尘、轻度油污的使用环境，底部采用标准径向螺纹连接接口，能够直接对接常规工业管路的外螺纹接头，无需额外定制转换连接件。在设计思路上，这款模型还原了电接点压力表的经典成熟结构，将波登管弹性测压元件、齿轮传动放大机构、电接点触发组件、指针示数结构全部整合在圆形金属表壳内部，在保证结构紧凑的同时，预留了足够的电气触点绝缘间隙，避免测压弹性元件与电气触发结构出现运动干涉；表盘刻度采用均匀线性排布，匹配波登管的弹性形变特性，保证压力示数的线性准确，设定针的调节结构隐藏在表盘玻璃内侧，避免日常运行中误碰导致阈值偏移，同时预留了专用调节孔位方便运维人员按需调整压力控制阈值。从外形尺寸与安装边界来看，该款压力表采用标准圆形表壳设计，表盘直径适配工业现场常规观测距离，表壳后侧无突出结构，安装时仅需预留表壳直径对应的正面操作空间，底部连接接头的伸出长度适配常规管路壁厚，安装后表体与管路表面保持合理间隙，方便扳手操作拧紧，接线端子布置在表壳后侧，走线方向可根据现场布线需求调整，不会与周边管路、支架产生安装干涉，能够直接替换同规格的常规径向压力表，无需改动原有管路的安装孔位与固定结构。
